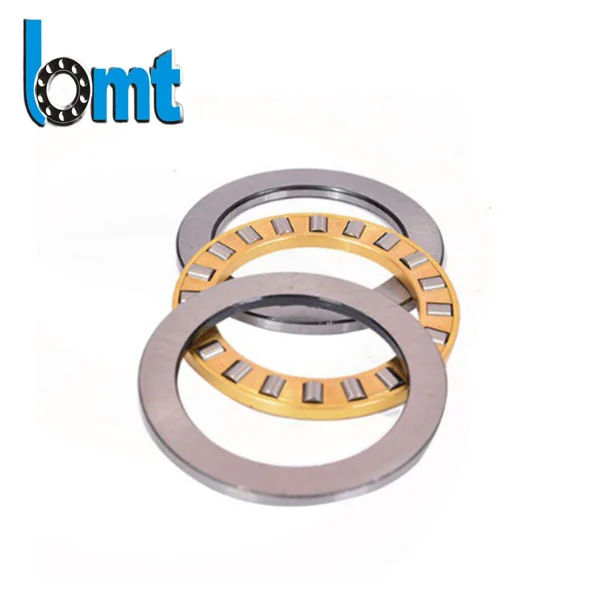

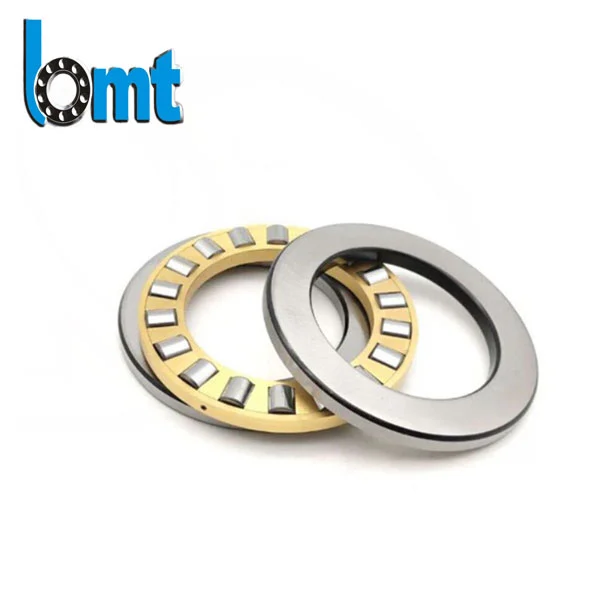

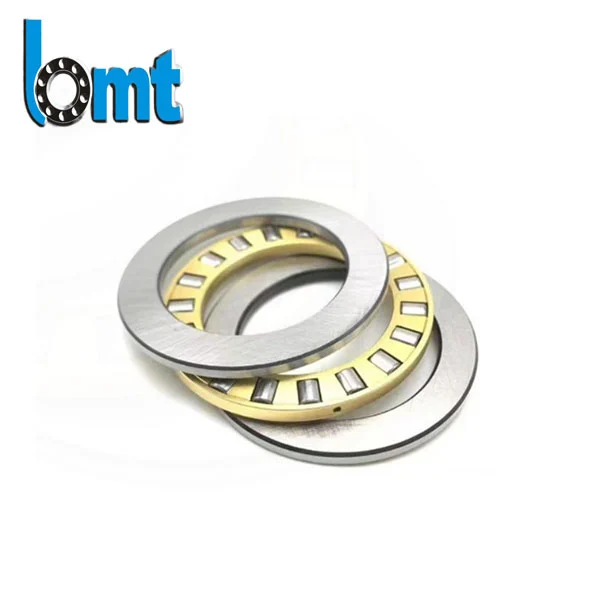

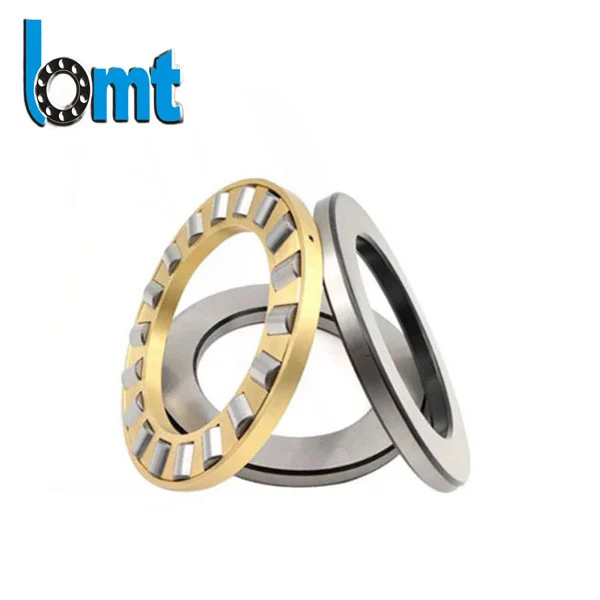

원통형 롤러 스러스트 베어링

중장비 분야에서 우리는 전통적인 스러스트 베어링이 거대한 축력을 견디기 어렵다는 문제에 자주 직면합니다. 20년 동안 베어링 연구 개발에 전념해 온 제조업체로서 우리가 출시한 BMT 원통형 롤러 스러스트 베어링은 이 문제를 완벽하게 해결했습니다. 이 제품은 뛰어난 하중 지지력을 가질 뿐만 아니라 안정성 측면에서도 뛰어난 성능을 발휘하여 많은 산업체에서 가장 먼저 선택하는 제품이 되었습니다.

문의 보내기

제품 설명

제품 성능

원통형 롤러 스러스트 베어링이 고하중 작업 조건을 견딜 수 있는 이유는 특수한 구조 설계를 채택했기 때문입니다. 롤러 배열을 최적화하고 궤도의 모양을 개선함으로써 단일 베어링의 축방향 하중 지지 능력은 기존 스러스트 볼 베어링의 3배에 달합니다. 야금 압연 공장을 예로 들어 보겠습니다. 지속적인 고강도 작동 조건에서 당사 베어링의 평균 서비스 수명은 20,000시간을 초과했습니다.

Cylindrical Roller Thrust Bearings

기술적인 매개변수

원통형 롤러 스러스트 베어링
베어링 모델	치수(mm)				기본정격하중(kN)		제한 속도(rpm)		무게
	d	d1	D	H	Cr(축방향)	Cor(축형)	유지	기름	(kg)
81100 시리즈(ASMI 51100 시리즈 미터법)
81102	15	15	28	9	9.5	19	3800	5300	0.028
81103	17	17	30	9	10	21.2	3600	5000	0.032
81104	20	20	35	10	14.2	31.5	3400	4800	0.052
81105	25	25	42	11	19.2	45	3000	4300	0.082
81106	30	30	47	11	20.5	50	2800	4000	0.095
81107	35	35	52	12	24.5	60	2600	3800	0.12
81108	40	40	60	13	32.5	77.5	2400	3600	0.18
81109	45	45	65	14	35.5	87.5	2200	3400	0.22
81110	50	50	70	14	38	95	2000	3200	0.25
81111	55	55	78	16	48	120	1900	3000	0.35
81112	60	60	85	17	55	142	1800	2800	0.45
81113	65	65	90	18	58	155	1700	2600	0.52
81114	70	70	95	18	60	162	1600	2400	0.58
81115	75	75	100	19	63	172	1500	2200	0.65
81116	80	80	105	19	65	180	1400	2000	0.7
81117	85	85	110	19	67	190	1300	1900	0.75
81118	90	90	120	22	85	240	1200	1800	1.1
81120	100	100	135	25	108	315	1100	1700	1.65
81122	110	110	145	25	112	335	1000	1600	1.9
81124	120	120	155	25	115	345	950	1500	2.1
81126	130	130	170	30	150	450	900	1400	3
81128	140	140	180	31	155	465	850	1300	3.3
81130	150	150	190	31	158	480	800	1200	3.6
81132	160	160	200	31	160	495	750	1100	3.9
81134	170	170	215	34	180	560	700	1000	4.8
81136	180	180	225	34	183	575	670	950	5.2
81138	190	190	240	37	212	670	630	900	6.5
81140	200	200	250	37	215	680	600	850	7
81144	220	220	270	37	220	700	530	750	7.8
81148	240	240	300	45	285	950	480	670	11.5
81152	260	260	320	45	290	980	430	600	12.5
81156	280	280	350	53	375	1320	380	530	18.5
81160	300	300	380	62	480	1750	340	480	27
81200 시리즈(ASMI 51200 시리즈 미터법)
81204	20	20	40	14	22.4	50	3000	4300	0.095
81205	25	25	47	15	28	67	2800	4000	0.14
81206	30	30	52	16	30.5	73	2600	3800	0.18
81207	35	35	62	18	43	100	2400	3600	0.28
81208	40	40	68	19	48.5	117	2200	3400	0.35
81209	45	45	73	20	51.5	127	2000	3200	0.42
81210	50	50	78	22	58	145	1900	3000	0.52
81211	55	55	90	25	78	195	1800	2800	0.85
81212	60	60	95	26	82	212	1700	2600	0.98
81213	65	65	100	27	85	224	1600	2400	1.1
81214	70	70	105	27	87	232	1500	2200	1.2
81215	75	75	110	27	90	240	1400	2000	1.3
81216	80	80	115	28	92	250	1300	1900	1.45
81217	85	85	125	31	112	315	1200	1800	2
81218	90	90	135	35	138	375	1100	1700	2.8
81220	100	100	150	38	165	465	1000	1600	3.8
81222	110	110	160	38	170	480	950	1500	4.2
81224	120	120	170	39	175	495	900	1400	4.6
81226	130	130	190	45	212	630	850	1300	6.5
81228	140	140	200	46	218	650	800	1200	7.2
81230	150	150	215	50	250	750	750	1100	9
81232	160	160	225	51	255	770	700	1000	9.8
81234	170	170	240	55	285	870	670	950	12
81236	180	180	250	56	290	890	630	900	13
81238	190	190	270	62	340	1080	600	850	17.5
81240	200	200	280	62	345	1100	560	800	18.5
81244	220	220	300	63	355	1150	480	670	20.5
81248	240	240	340	78	480	1620	430	600	32
81252	260	260	360	80	495	1700	380	530	36
81256	280	280	380	80	500	1750	340	480	38.5
81260	300	300	420	95	630	2240	320	450	55

특정 응용 엔지니어링 또는 맞춤형 요구 사항에 대해서는 당사 기술 팀에 문의하세요.

주요 기술 매개변수

다음은 원통형 롤러 스러스트 베어링의 세부 매개변수입니다.

적용 가능한 축 직경 범위는 50~500mm입니다.

동적 축 하중은 최대 1,500kn에 도달할 수 있습니다.

정적 축방향 하중의 상한은 900kn입니다.

회전 속도는 표준 그리스 윤활 조건에서 분당 1000~3000회전으로 제한됩니다.

작동 온도 범위는 -20℃ ~ 180℃로 설계되었습니다.

다양한 정밀 등급을 선택할 수 있습니다.

맞춤형 서비스 콘텐츠

1. 실제 작업 조건에 따라 내부 틈새를 조정하십시오.

2. 고온 내성 또는 식품 등급 윤활제를 사용하십시오.

3. 원통형 롤러 스러스트 베어링의 수명을 연장하기 위해 표면 강화 처리를 수행합니다.

4. 전문적인 설치 안내 매뉴얼 제공

실제 적용 사례

시멘트 수직 밀 장비에서 메인 샤프트는 엄청난 축 방향 충격력을 받습니다. 위의 상황에 대응하여 당사 기술팀은 맞춤형 솔루션을 개발했습니다. 우리가 대규모 시멘트 공장에 제공한 솔루션은 베어링 교체 주기를 2년으로 연장했을 뿐만 아니라 장비의 작동 안정성을 40% 향상시켰습니다.

선박 추진 시스템을 예로 들면, 고객이 당사의 원통형 롤러 스러스트 베어링을 채택한 후 전송 효율이 1.5% 증가하여 매년 300,000위안 이상의 연료 비용을 절감했습니다.
