단열 완전 조화 원통형 롤러 베어링

BMT Bearings는 높은 반경방향 하중, 충격 하중 및 지속적인 작업 조건에서 작동하는 장비용으로 설계된 단열 완전 조화 원통형 롤러 베어링을 제조합니다. 이 베어링은 부하 용량과 작동 안정성이 중요한 기어 시스템 및 중장비에 널리 사용됩니다.

문의 보내기

평가: 5.0

(평가 횟수: 1)

제품 설명

단열 완전 조화 원통형 롤러 베어링은 케이지 구조 없이 설계되어 베어링 내부에 최대 롤러 수를 허용합니다. 이는 표준 케이지 설계에 비해 접촉 면적을 늘리고 반경 방향 부하 용량을 크게 향상시킵니다.

다음과 같은 용도에 적합합니다.

높은 반경 방향 하중이 존재합니다.
작동 속도는 중간에서 낮음
연속적이거나 고강도 작업이 필요함
공간은 제한되어 있지만 로드 수요는 높습니다.

일반적인 장비에는 기어박스, 광산 기계, 펌프, 압축기, 철강 처리 시스템 및 산업용 변속기 장치가 포함됩니다.

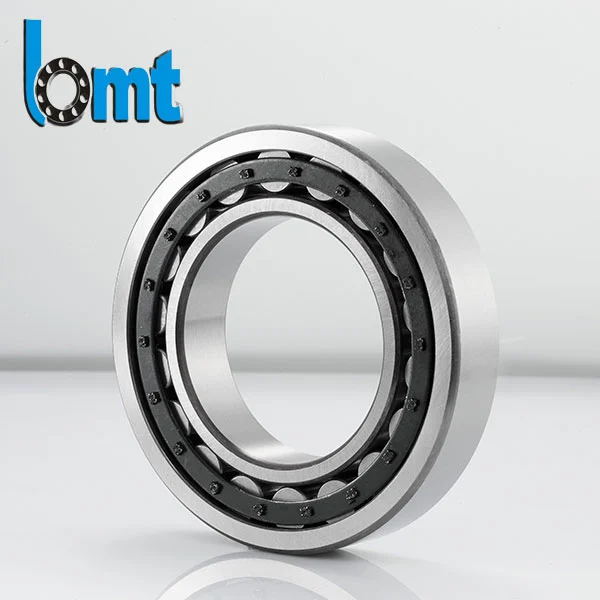

Single Row Full Complement Cylindrical Roller Bearings

기술적인 매개변수

단열 완전 조화 원통형 롤러 베어링
베어링 모델	치수(mm)				기본정격하중(kN)		제한 속도(rpm)		무게	디자인 특징
	d	D	B	r	Cr	코르	유지	기름	(kg)
NCF 18 시리즈(내륜 이중 플랜지, 외륜 단일 플랜지)
NCF 1822	110	140	30	1.5	152	183	3800	4500	1.45	단방향 축방향 하중 용량
NCF1830	150	190	37	2	208	260	3000	3600	2.8	높은 강성
NCF1840	200	250	45	2.1	280	360	2400	2800	4.9	튼튼한 디자인
NCF 1856	280	350	56	3	425	570	1800	2200	10.2	극한 하중용
NCF 29 시리즈(내륜 이중 플랜지, 외륜 단일 플랜지)
NCF2920	100	140	30	1.5	142	170	4000	4800	1.4	콤팩트하고 견고한
NCF2932	160	220	40	2.1	250	320	2600	3200	4.6	중속 애플리케이션
NCF2944	220	300	48	3	355	465	2000	2400	8.7	높은 모멘트 용량
NCF2960	300	420	65	4	570	780	1500	1800	20.5	매우 무거운 의무
NJG 23 시리즈(내륜 없음 플랜지, 외륜 이중 플랜지)
NJG 2304	20	52	21	1.1	38.5	38	7500	9000	0.22	축방향 변위 허용
NJG 2305	25	62	24	1.1	52	53	6700	8000	0.35	고속 성능
NJG 2306	30	72	27	1.1	65	68	6000	7000	0.5	범용
NJG 2307	35	80	31	1.5	82	88	5300	6300	0.7	진동기계용
NJG 2308	40	90	33	1.5	95	105	4800	5600	0.95	높은 방사형 용량
NJG 2309	45	100	36	1.5	108	122	4300	5000	1.25	산업용 기어박스
NJG 2310	50	110	40	2	130	150	4000	4800	1.65	크레인 후크
NJG 2311	55	120	43	2	145	170	3600	4300	2.1	광산 장비
NJG 2312	60	130	46	2.1	160	190	3400	4000	2.6	압연기
NNF 50 시리즈(복열, 분할 내부 링)
NNF5004	20	42	30	0.6	47	51	5300	6300	0.35	복열, 고강성
NNF5005	25	47	30	0.6	52	60	4800	5600	0.4	모멘트 부하 용량
NNF5006	30	55	34	0.6	60	67	4300	5000	0.55	콤팩트한 2열
NNF5007	35	62	36	0.6	67	88	3800	4500	0.75	고강도 애플리케이션
NNF5008	40	68	38	1	75	111	3600	4300	0.9	높은 부하 밀도
NNF5009	45	75	40	1	82	139	3200	3800	1.15	제한된 공간의 경우
NNF5010	50	80	40	1	87	151	3000	3600	1.25	정밀 응용
기타 공통 시리즈(NU 10, NU 22, NU 23 완전 보완 변형)
NU 1008	40	68	15	1	48.5	53	6000	7000	0.28	표준 완전 보완
NU 1012	60	95	18	1.1	68	78	4800	5600	0.55	고속 설계
NU 2208	40	80	23	1.1	85	92	5600	6700	0.6	향상된 용량
NU 2212	60	110	28	2	122	142	4300	5000	1.25	견고한 구조
NU 2308	40	90	33	1.5	108	122	5000	6000	1	중공업
NU 2312	60	130	46	2.1	178	212	3800	4500	2.5	극한 부하 애플리케이션

기술적 장점

높은 레이디얼 부하 용량

전체 롤러 설계는 내부 롤러 수를 최대화하여 베어링이 하중을 보다 균등하게 분산시킬 수 있도록 합니다. 이 구조는 지속적으로 큰 응력이나 충격 하중이 가해지는 응용 분야에 특히 효과적입니다.

작지만 강한 구조

표준 원통형 롤러 베어링과 비교하여 이 시리즈는 제한된 설치 공간에서 더 높은 부하 용량을 달성합니다. 이는 장비 설계자가 내구성을 희생하지 않고 시스템 크기를 줄이는 데 도움이 됩니다.

향상된 내마모성

열처리가 제어된 고급 베어링 강철을 사용하여 제조된 베어링은 강력한 표면 경도를 달성하고 피로, 마모 및 하중 변형에 대한 저항성을 향상시킵니다.

안정적인 운영 성과

정밀한 연삭 및 엄격한 치수 관리는 다음을 보장합니다.

일관된 회전 정확도

진동 수준 감소

부하가 걸려도 안정적인 작동

연속 작동 시 안정적인 성능

제조 관리 및 품질 표준

BMT 베어링은 모든 단계에 걸쳐 표준화된 생산 및 검사 프로세스를 적용합니다.

원료 선택 및 야금 테스트

CNC 가공 및 정밀 연삭

경도 수준이 제어된 열처리

조립 전 전체 치수 검사

소음, 진동, 회전 성능 테스트

생산 관리는 ISO에 맞춰 조정된 품질 시스템을 따르므로 산업 조달 요구 사항에 대해 배치 전반에 걸쳐 일관성을 보장합니다.

응용 산업

이 베어링은 내구성과 안정적인 기계적 지지가 필요한 산업에서 널리 사용됩니다.

견고한 기어박스 및 변속기 시스템

광산 및 광물 처리 장비

철강 및 야금 생산 라인

산업용 펌프 및 압축기

농업 기계

건설장비

컨베이어 및 자동화 시스템

섬유기계

전력 및 에너지 장비

OEM 및 맞춤형 솔루션

BMT 베어링은 기술 요구 사항에 따라 OEM 및 맞춤형 제조를 지원합니다.

보어 크기 및 치수 맞춤화

레이디얼 클리어런스 조정

재질 및 경도 사양

개인 상표 및 포장 솔루션

유통업체 및 OEM 고객을 위한 대량 생산

이러한 유연성을 통해 다양한 산업 설계 및 교체 시장에 통합할 수 있습니다.

포장 및 수출 통제

모든 제품은 다음을 방지하도록 설계된 보호 산업 포장을 사용하여 국제 배송용으로 준비됩니다.

부식

충격 손상

표면 오염

각 배치는 배송 전에 다음을 포함하여 검사됩니다.

치수 검증

표면 품질 검사

기능적 회전 테스트

재료 일관성 검사

이를 통해 글로벌 고객에게 추적 가능하고 안정적인 품질이 보장됩니다.

산업 구매자가 BMT 베어링을 선택하는 이유

BMT Bearings는 정밀 베어링 생산 분야에서 20년 이상의 제조 경험을 보유하고 있습니다. 이 회사는 안정적인 공급 능력, 일관된 제품 품질, 산업 응용 분야에 대한 엔지니어링 지원에 중점을 두고 있습니다.

주요 강점은 다음과 같습니다.

대량 주문을 위한 대규모 생산 능력

생산 배치 전반에 걸쳐 안정적인 품질 관리

베어링 선택 및 교체를 위한 엔지니어링 지원

글로벌 산업시장 수출 경험

표준 및 OEM 주문에 대한 안정적인 리드타임

FAQ

완전 보완 설계의 주요 장점은 무엇입니까?

이는 베어링 내부에 더 많은 롤러를 허용하여 중부하 작업에 대한 반경방향 부하 용량을 증가시킵니다.

이 베어링은 고속 응용 분야에 적합합니까?

이는 레이디얼 하중이 높은 중저속 조건에 더 적합합니다.

도면이나 사양을 맞춤 설정할 수 있나요?

예. 기술 도면 및 적용 요구 사항에 따라 OEM 제조가 가능합니다.

이 베어링은 일반적으로 어디에 사용됩니까?

이 제품은 기어박스, 광산 장비, 펌프, 압축기 및 산업 기계 시스템에 널리 사용됩니다.
