이중 행 앵귤러 콘택트 볼 베어링

복열 앵귤러 콘택트 볼 베어링은 양방향의 결합된 방사형 및 축방향 하중 조건을 위해 설계되었습니다. 안정적인 회전과 긴 수명, 설치 공간의 효율성이 요구되는 모터, 펌프, 자동차 시스템, 산업 기계 등에 널리 사용되는 베어링입니다.
일관된 제조 표준과 배치 추적성을 통해 OEM 생산, 대량 공급, 글로벌 수출을 지원합니다.

문의 보내기

제품 설명

20년 이상의 베어링 제조 경험을 보유한 BMT Bearings는 ISO9001 및 IATF16949 인증 시설에서 복열 앵귤러 콘택트 볼 베어링을 생산합니다.

이 베어링은 다음 환경에서 작동하는 장비용으로 설계되었습니다.

연속 고속 회전

방사형 및 축방향 하중 결합

제한된 설치 공간

긴 유지보수 간격

각 생산 배치는 정밀 가공, 열처리, 연삭, 조립 및 최종 검사를 포함한 통제된 제조 절차를 따릅니다.

배송 전에 모든 베어링은 산업용 사용 시 일관된 성능을 보장하기 위해 치수 정확도, 작동 소음, 진동 수준 및 회전 안정성에 대한 테스트를 거칩니다.

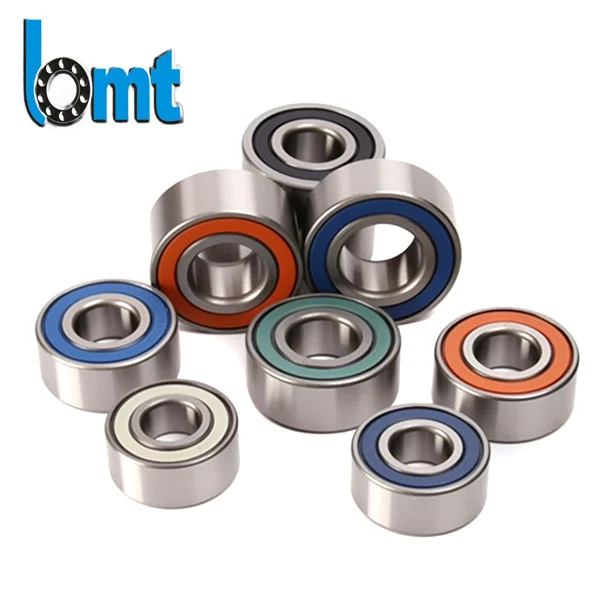

Double Row Angular Contact Ball Bearings

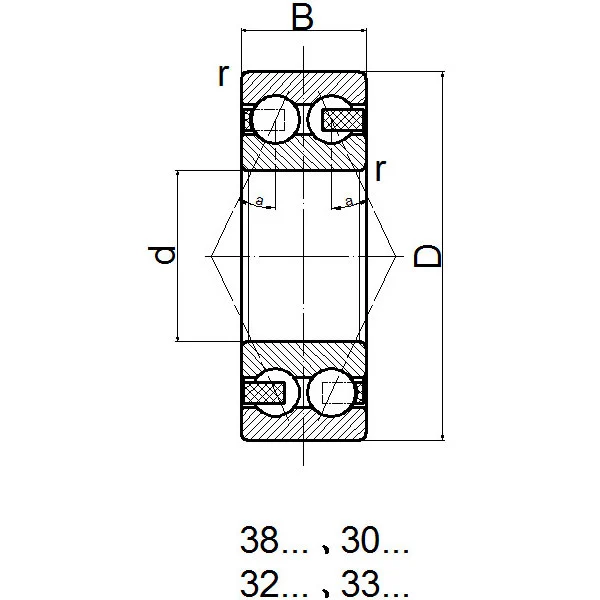

기술적인 매개변수

시리즈	부품 번호	디(mm)	디(mm)	비(mm)	Cᵣ(엔)	C₀ᵣ (N)	최대 rpm	무게(kg/lb)
3200	3200	10	30	14	7800	4550	19700	0.05
3200	3201	12	32	15.9	10600	5850	17600	0.05
3200	3202	15	35	15.9	11800	7100	16700	0.07
3200	3203	17	40	17.5	14600	9000	14600	0.09
3200	3204	20	47	20.6	19600	12500	12100	0.15
3200	3205	25	52	20.6	21200	14600	10700	0.18
3200	3206	30	62	23.8	30000	21200	9000	0.29
3200	3207	35	72	27	39000	28500	7600	0.45
3200	3208	40	80	30.2	48000	36500	6700	0.59
3200	3209	45	85	30.2	48000	37500	6300	0.63
3200	3210	50	90	30.2	51000	42500	5900	0.68
3200	3211	55	100	33.3	58500	49000	5300	0.95
3200	3212	60	110	36.5	72000	61000	4750	1.27
3200	3213	65	120	38.1	80000	73500	4300	1.64
3200	3214	70	125	39.7	83000	76500	4300	1.8
3300	3302	15	42	19	16300	10000	13800	0.12
3300	3303	17	47	22.2	20800	12500	12400	0.18
3300	3304	20	52	22.2	23200	15300	11000	0.22
3300	3305	25	62	25.4	31200	20800	9300	0.35
3300	3306	30	72	30.2	41000	28500	7800	0.55
3300	3307	35	80	34.9	51000	34500	6800	0.66
3300	3308	40	90	36.5	62000	45000	6000	0.98
3300	3309	45	100	39.7	68000	51000	5500	1.34
3300	3310	50	110	44.4	81500	62000	4900	1.8
3300	3311	55	120	49.2	102000	78000	4300	2.32
3300	3312	60	130	54	125000	98000	4000	2.92
3300	3313	65	140	58.7	143000	112000	3950	3.63
5200	5200-ZZ	10	30	63.5	1200	755	16000	0.108
5200	5201-ZZ	12	32	14.287	1580	1030	15000	0.126
5200	5202-ZZ	15	35	15.875	1740	1180	12000	0.141
5200	5203-ZZ	17	40	15.875	2210	1540	10000	0.212
5200	5204-ZZ	20	47	17.462	3300	2410	9000	0.337
5200	5205-ZZ	25	52	20.638	3550	2710	8000	0.386
5200	5206-ZZ	30	62	20.638	4950	3900	7000	0.631
5200	5207-ZZ	35	72	23.812	6550	5300	6000	0.961
5200	5208-ZZ	40	80	26.988	7400	6100	6000	1.3
5200	5209-ZZ	45	85	30.162	8300	6900	5000	1.41
5200	5210-ZZ	50	90	30.162	8850	7700	5000	1.52
5200	5211-ZZ	55	100	30.162	9180	8490	5000	2.46
5200	5212-ZZ	60	110	33.338	13700	7700	4000	3.14
5200	5213-ZZ	65	120	36.512	14900	8490	4000	4.22
5200	5214-ZZ	70	130	38.1	16200	13200	3000	4.54
5300	5215-ZZ	75	140	39.688	17700	14700	3000	5.46
5300	5216-ZZ	10	35	41.275	18620	16000	3000	5.66
5300	5300	12	37	44.45	22100	17900	3000	0.092
5300	5301	15	42	19	23400	17100	3000	0.109

주요 엔지니어링 기능

1. 복합 부하 용량

지원하도록 설계됨레이디얼 하중 + 양방향 축방향 하중, 추가 베어링 어셈블리의 필요성이 줄어듭니다.

2. 높은 구조적 강성

이중열 설계로 강성이 향상되어 고하중 조건에서 샤프트 정렬 안정성이 향상됩니다.

3. 저진동 운전

정밀급 강구와 궤도면 마감 처리로 고속 주행시 소음과 진동을 감소시켰습니다.

4. 향상된 서비스 수명

최적화된 내부 형상은 마찰과 열 발생을 줄여 연속 작업 시스템의 작동 수명을 연장합니다.

5. 공간 절약형 디자인

두 개의 앵귤러 콘택트 베어링을 하나의 장치로 결합하여 설치 공간을 줄이고 하우징 설계를 단순화합니다.

제조 및 품질 관리

생산은 표준화된 산업 공정을 사용하여 수행됩니다.

인증된 베어링 강 선택
CNC 연삭 및 초정밀 마무리
자동 조립 시스템
클리어런스 및 예압 제어 테스트
소음 및 진동 검사
고속 성능 시뮬레이션 테스트

공장에서는 대량 주문 전반에 걸쳐 치수 일관성을 보장하기 위해 여러 개의 자동화된 생산 라인을 운영하고 있습니다.

응용분야

이 베어링 유형은 일반적으로 다음 분야에 사용됩니다.

산업용 전기 모터
자동차 변속기 시스템
펌프 및 압축기
농업 기계
건설 및 중장비
기어박스 및 산업용 드라이브

이러한 응용 분야에서 주요 성능 요구 사항은 특히 지속적인 부하 조건에서 안정성, 내구성 및 가동 중지 시간 감소입니다.

OEM 및 공급 능력

우리는 다음을 포함한 산업 조달 요구 사항을 지원합니다.

OEM 맞춤화(치수, 여유 공간, 브랜딩)
유통업체 및 제조업체를 위한 대량 생산
반복 주문에 대한 안정적인 리드타임
수출 포장 표준
애플리케이션 선택을 위한 기술 지원

산업 구매자가 BMT 베어링을 선택하는 이유

BMT 베어링은 단기적인 사양 성능보다는 장기적인 산업 신뢰성에 중점을 둡니다.

주요 강점은 다음과 같습니다.

ISO 및 IATF 시스템에 따라 생산이 통제됩니다.
일관된 배치 간 품질
현장 피드백을 통한 애플리케이션 기반 설계 개선
대량주문에도 안정적인 공급능력
제품 선택 및 교체 솔루션에 대한 엔지니어링 지원

자주 묻는 질문(FAQ)

Q1: 복렬 앵귤러 콘택트 볼 베어링의 주요 장점은 무엇입니까?
이는 양방향으로 결합된 방사형 및 축방향 하중을 전달하므로 여러 베어링 어셈블리의 필요성이 줄어들고 시스템 소형화가 향상됩니다.

Q2: OEM 또는 맞춤형 사양을 생산할 수 있습니까?
예. 우리는 도면, 샘플 또는 기술 요구 사항을 기반으로 OEM 제조를 지원합니다.

Q3: 제품 품질은 어떻게 관리됩니까?
인증된 생산 시스템, 자동화된 가공, 소음, 진동, 치수 정확도를 포함한 주요 매개변수의 전체 검사를 통해 품질이 관리됩니다.

Q4: 이 베어링을 가장 많이 사용하는 산업은 무엇입니까?
모터, 자동차 시스템, 펌프, 농업 기계 및 산업용 변속기 장비에 널리 사용됩니다.

Q5: 수출 및 대량 주문을 지원합니까?
예. 글로벌 고객에게 안정적인 생산능력과 수출 가능한 물류지원을 제공하고 있습니다.
