현대 기계에서 4점 접촉 볼 베어링의 주요 장점은 무엇입니까?

2026-02-26 0 나에게 메시지를 남겨주세요

기사 요약: 4점 접촉 볼 베어링독특한 하중 지지 구조, 컴팩트한 디자인, 양방향 축 하중 처리 능력으로 인해 까다로운 기계 시스템에 필수적인 구성 요소입니다. 이 기사에서는 설계, 기계적 이점, 주요 응용 분야, 대안에 대한 비교 이점, 유지 관리 팁을 살펴보고 엔지니어, 설계자 및 조달 전문가를 위한 포괄적인 가이드를 제공합니다.

기술 세부 사항에 대한 참고 자료는 사실적 정확성과 모범 사례 통찰력을 보장하기 위해 업계 베어링 전문가(예: NSK, SKF, RKB)로부터 추출됩니다.

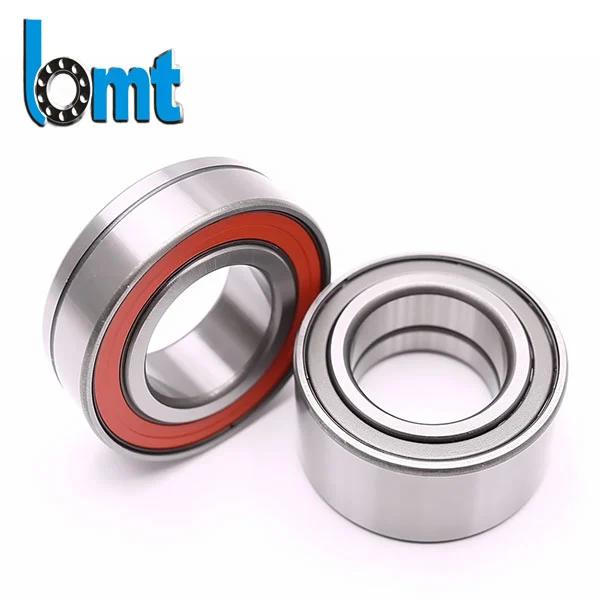

정의: 4점 접촉 볼 베어링

4점 접촉 볼 베어링의 클래스입니다레이디얼 단열 앵귤러 콘택트 볼 베어링각 볼이 방사형 하중을 받는 4개 지점에서 내부 링과 외부 링 모두에 동시에 접촉할 수 있도록 하는 특수 궤도가 있습니다.

표준 깊은 홈 또는 복열 베어링과 달리 이러한 베어링은 다음과 같습니다.

양방향의 축방향 하중을 견딜 수 있습니다.
컴팩트한 공간에서 결합된 하중(축 방향 + 반경 방향)을 수용합니다.
독특한 접촉 형상으로 인해 높은 강성을 제공합니다.

엔지니어링 설계 및 역학

4점 접촉 베어링의 핵심은 궤도와 볼 구성의 기하학적 구조입니다.

분할 내부 링:더 많은 볼 개수와 분리 가능한 구조가 가능합니다.
접촉각:일반적으로 약 35°로 축방향 하중 용량이 향상됩니다.
경주로 모양:복숭아 모양 또는 고딕 아치형 궤도는 방사형 하중 하에서 4개의 별개의 하중 지점을 생성합니다.

볼과 링 사이의 4개 접촉점은 균형 잡힌 힘 분포를 제공하므로 이러한 베어링은 양방향 추력 시나리오에서도 무거운 축 하중에 적합합니다.

4점 접촉 볼 베어링의 주요 장점

다음은 이러한 베어링을 현대 산업 응용 분야에 이상적으로 만드는 핵심 이점입니다.

1. 양방향 부하 처리

4점 접촉 베어링은 기존의 앵귤러 접촉 베어링과 달리 쌍을 이루는 베어링 없이 양방향으로 축 하중을 전달할 수 있습니다.

2. 컴팩트한 축 풋프린트

복열 앵귤러 콘택트 베어링과 비교하여 이러한 베어링은 훨씬 적은 축 공간을 필요로 하며 이는 공간이 제한된 장비에서 주요 이점입니다.

3. 고하중 및 강성

더 많은 수의 전동체와 최적화된 접촉각의 조합으로 부하 용량과 강성이 향상되어 부하 시 기계 정밀도와 반응성이 향상됩니다.

4. 단순화된 장착 및 유지 관리

분리 가능한 설계 덕분에 볼과 케이지 어셈블리가 있는 외부 링을 내부 링 반쪽과 독립적으로 설치할 수 있으므로 설치 및 서비스가 단순화됩니다.

5. 비용 효율적인 대안

많은 설계에서 단일 4점 접촉 베어링이 2개의 앵귤러 접촉 베어링을 대체할 수 있으므로 부품 수와 재고 복잡성이 줄어듭니다.

4점 접촉 볼 베어링은 어디에 사용됩니까?

이러한 베어링은 다양성과 성능으로 인해 다양한 산업 분야에서 채택됩니다.

자동화 및 로봇 시스템
전기 모터 및 발전 장비
펌프, 압축기 및 기어박스
크레인, 자재 운반 장비 등 중장비
양방향 축방향 하중 지지가 필요한 공작 기계

사양 및 비교표

특징	4점 접촉 베어링	이중 행 앵귤러 접촉 베어링
축방향 하중 방향	양방향	일반적으로 단방향(페어링 필요)
필요한 축 공간	콤팩트	보다 큰
설치 복잡성	단순한	복잡한 조립
부하 용량	높은	보통에서 높음
