앵귤러 콘택트 볼 베어링이란 무엇이며 고속 애플리케이션에 왜 중요한가요?

앵귤러 콘택트 볼 베어링고속, 정밀도, 축방향 및 반경방향 부하 용량이 요구되는 현대 기계 시스템의 필수 구성 요소입니다. 이 기사에서는 앵귤러 콘택트 볼 베어링이 무엇인지, 작동 방식, 까다로운 응용 분야에서 표준 베어링보다 성능이 뛰어난 이유, 기계에 적합한 유형을 선택하는 방법에 대한 포괄적인 설명을 제공합니다. 업계 관행 및 기술 표준을 바탕으로 이 가이드는 다음과 같은 신뢰할 수 있는 제조업체의 신뢰할 수 있는 베어링 솔루션을 찾는 엔지니어, 구매자 및 의사 결정자를 지원하도록 설계되었습니다.비엠티.

목차

• 1. 앵귤러 콘택트 볼 베어링이란 무엇입니까?
• 2. 앵귤러 콘택트 볼 베어링은 어떻게 작동합니까?
• 3. 앵귤러 콘택트 볼 베어링이 고속 애플리케이션에 이상적인 이유는 무엇입니까?
• 4. 주요 구조적 특징과 접촉각
• 5. 부하 용량: 축방향 성능과 방사형 성능
• 6. 단일 행 대 이중 행 앵귤러 콘택트 볼 베어링
• 7. 산업 전반에 걸친 공통 응용
• 8. 다른 베어링 유형과의 비교
• 9. 선택 가이드: 올바른 베어링을 선택하는 방법
• 10. 설치, 윤활 및 유지 관리 팁
• FAQ: 앵귤러 콘택트 볼 베어링

1. 앵귤러 콘택트 볼 베어링이란 무엇입니까?

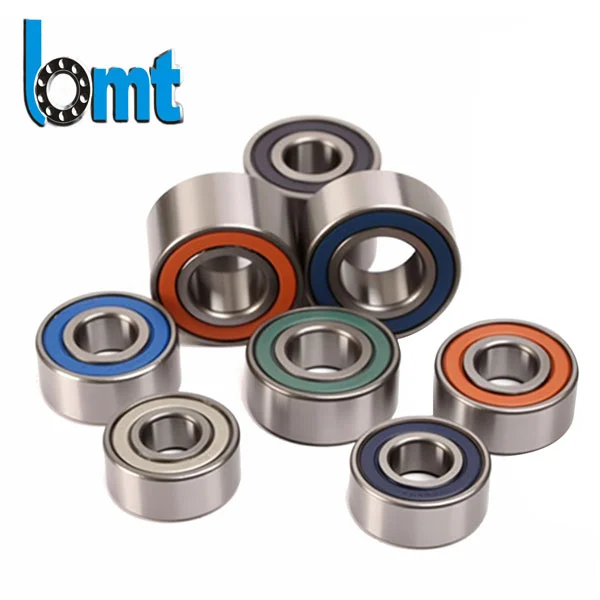

앵귤러 콘택트 볼 베어링은 결합된 방사형 및 축방향 하중을 지원하도록 설계된 롤링 베어링 유형입니다. 표준 깊은 홈 볼 베어링과 달리 앵귤러 콘택트 볼 베어링의 궤도는 축 방향으로 서로 오프셋되어 볼과 궤도 사이에 정의된 접촉각을 생성합니다.

이러한 설계를 통해 베어링은 우수한 반경방향 하중 용량을 유지하면서 한 방향의 축방향 하중을 처리할 수 있습니다. 이러한 독특한 구조로 인해 앵귤러 콘택트 볼 베어링은 고속, 고정밀 장비에 널리 사용됩니다.

앵귤러 콘택트 볼 베어링 기술 개요와 같은 업계 참고 자료에 설명된 기술 사양에 따르면 이러한 베어링은 안정성, 마찰 감소 및 긴 서비스 수명을 위해 설계되었습니다.

2. 앵귤러 콘택트 볼 베어링은 어떻게 작동합니까?

앵귤러 콘택트 볼 베어링의 특징은 접촉각입니다. 이 각도는 베어링을 통해 힘이 전달되는 방식을 결정합니다.

• 방사형 하중은 샤프트에 수직으로 전달됩니다.
• 축방향 하중은 샤프트에 평행하게 전달됩니다.

하중 경로가 각져 있기 때문에 축 방향 힘은 방사형 구성 요소를 생성하고 그 반대의 경우도 마찬가지입니다. 이를 통해 베어링은 기존 베어링에 비해 더 높은 결합 하중을 지탱할 수 있습니다.

그러나 단열 앵귤러 콘택트 볼 베어링은 한 방향의 축 하중만 지원할 수 있습니다. 이에 대응하기 위해 다음과 같은 배열을 사용하여 쌍 또는 세트로 장착되는 경우가 많습니다.

• 백투백(DB)
• 대면(DF)
• 탠덤(DT)

3. 앵귤러 콘택트 볼 베어링이 고속 애플리케이션에 이상적인 이유는 무엇입니까?

고속 기계에는 마찰을 최소화하고 치수 정확도를 유지하며 열을 효과적으로 발산하는 베어링이 필요합니다. 앵귤러 콘택트 볼 베어링은 다음과 같은 이유로 이러한 분야에서 탁월합니다.

1. 마찰 감소를 위해 최적화된 내부 형상
2. 고정밀 제조 공차
3. 열 팽창 시 안정적인 성능
4. 탁월한 축 강성

제조업체는 다음과 같습니다.비엠티회전 정확도가 중요한 CNC 스핀들, 터빈 및 고속 모터의 성능 요구 사항을 충족하도록 앵귤러 콘택트 볼 베어링을 설계합니다.

4. 주요 구조적 특징과 접촉각

앵귤러 콘택트 볼 베어링은 일반적으로 다음과 같은 다양한 접촉각으로 제공됩니다.

베어링 수명과 성능을 최적화하려면 올바른 접촉각을 선택하는 것이 중요합니다.

5. 부하 용량: 축방향 성능과 방사형 성능

앵귤러 콘택트 볼 베어링은 축 하중이 클 때 깊은 홈 베어링보다 성능이 뛰어납니다. 결합된 하중을 처리하는 능력은 다음과 같은 용도에 적합합니다.

• 공작기계 스핀들
• 기어박스
• 펌프 및 압축기

베어링을 올바르게 페어링하면 시스템은 강성을 유지하면서 양방향 축방향 부하 용량을 달성할 수 있습니다.

6. 단일 행 대 이중 행 앵귤러 콘택트 볼 베어링

7. 산업 전반에 걸친 공통 응용

앵귤러 콘택트 볼 베어링은 다음 분야에 널리 사용됩니다.

• CNC 공작기계
• 로봇공학 및 자동화
• 항공우주 시스템
• 전기 모터
• 정밀펌프

비엠티는 이러한 까다로운 분야에서 일관된 품질과 장기적인 신뢰성을 위해 설계된 앵귤러 콘택트 볼 베어링을 공급합니다.

8. 다른 베어링 유형과의 비교

9. 선택 가이드: 올바른 베어링을 선택하는 방법

앵귤러 콘택트 볼 베어링을 선택할 때 다음을 고려하십시오.

1. 하중 방향 및 크기
2. 필요한 회전 속도
3. 정밀등급(P0, P5, P4, P2)
4. 윤활 방식
5. 작동 온도

비엠티와 같은 숙련된 제조업체와의 컨설팅을 통해 귀하의 응용 분야에 맞는 최적의 베어링 선택이 보장됩니다.

10. 설치, 윤활 및 유지 관리 팁

• 항상 권장 예압 사양을 따르십시오.
• 설치 시 깨끗한 도구와 환경을 사용하세요.
• 속도와 온도에 적합한 그리스 또는 오일을 선택하십시오.
• 작동 중 진동 및 소음을 ​​모니터링합니다.

FAQ: 앵귤러 콘택트 볼 베어링

Q1: 앵귤러 콘택트 볼 베어링이 양방향 축 하중을 처리할 수 있습니까?

단열 베어링은 한 방향의 축방향 하중만 처리합니다. 쌍 또는 이중 열 구성은 양방향 축 하중 지원을 허용합니다.

Q2: 앵귤러 콘택트 볼 베어링은 고속 모터에 적합합니까?

예. 낮은 마찰과 정밀한 설계로 인해 고속 모터 응용 분야에 이상적입니다.

Q3: 앵귤러 콘택트 볼 베어링에 가장 많이 의존하는 산업은 무엇입니까?

공작 기계, 항공우주, 로봇 공학 및 정밀 제조 산업은 이러한 베어링에 크게 의존합니다.

Q4: 예압은 베어링 성능에 어떤 영향을 미치나요?

적절한 예압은 강성과 정확성을 향상시키지만 과도한 예압은 베어링 수명을 단축시킬 수 있습니다.

글로벌 산업이 계속해서 더 높은 속도, 정확성 및 신뢰성을 요구함에 따라 앵귤러 콘택트 볼 베어링은 고급 기계 설계의 초석으로 남아 있습니다. 검증된 전문성과 엄격한 품질관리, 폭넓은 제품군을 바탕으로비엠티현대 엔지니어링 과제를 충족하는 베어링 솔루션을 제공합니다.

귀하의 응용 분야에 맞는 신뢰할 수 있는 앵귤러 콘택트 볼 베어링을 찾고 계시다면,저희에게 연락주세요오늘 BMT의 전문 팀과 귀하의 요구 사항을 논의합니다.
