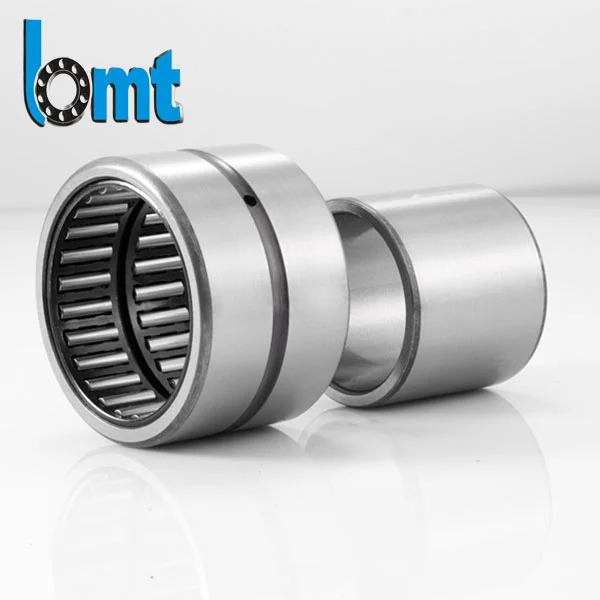

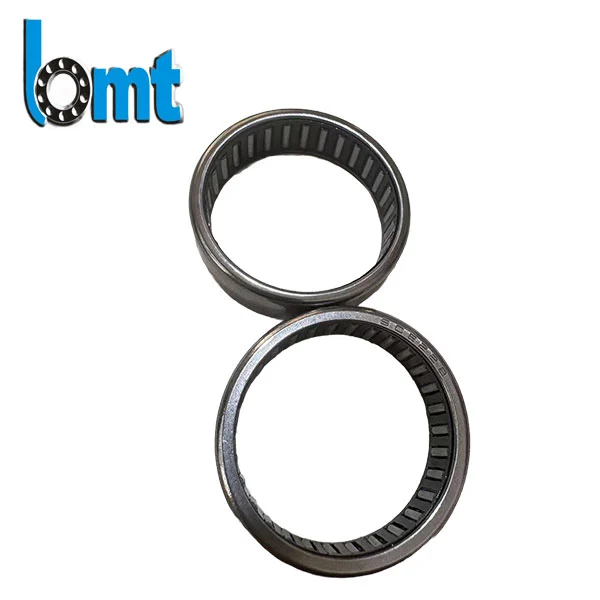

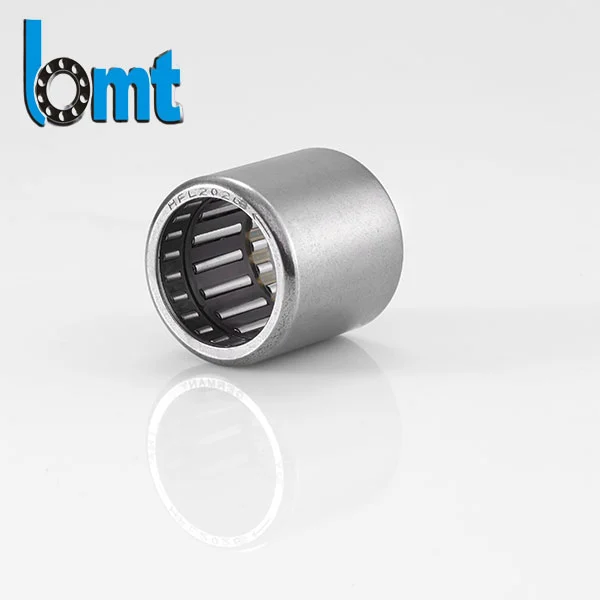

드로운 컵 니들 롤러 베어링

BMT Bearings는 설치 공간이 제한되어 있지만 반경 방향 하중이 높은 응용 분야를 위해 설계된 드로운 컵 니들 롤러 베어링을 제조합니다. 얇은 외륜 구조로 인해 부하 용량을 희생하지 않고 컴팩트하게 설치할 수 있어 고효율 기계 시스템에 적합한 베어링입니다.

문의 보내기

평가: 5.0

(평가 횟수: 1)

제품 설명

이 베어링은 안정적인 회전과 일관된 하중 분배가 필요한 전기 모터, 자동차 변속기, 기어 시스템, 농기계 및 산업용 공구에 널리 사용됩니다.

이 베어링이 해결하는 엔지니어링 과제

소형 변속기 시스템에서 엔지니어는 종종 세 가지 반복되는 문제에 직면합니다.

제한된 방사형 설치 공간
높은 레이디얼 하중 요구 사항
표준 볼 베어링의 불균일한 하중 분포로 인한 조기 마모

드로운 컵 니들 롤러 베어링은 다음과 같이 이러한 조건을 해결합니다.롤러와 전동면 사이의 접촉 표면적, 이는 연속 작동 중 응력 집중을 줄이고 하중 분산을 향상시킵니다.

구조 설계 및 작동 원리

본 제품은 깊은 홈 볼베어링과 달리외륜이 얇은 니들 롤러 구조.

주요 디자인 특징:

얇은 스탬프 외부 링주택 공간 요구 사항을 줄입니다.
긴 원통형 롤러궤도와의 접촉 면적을 늘리십시오.
높은 레이디얼 하중 용량컴팩트한 크기
적합하우징 보어에 압입 설치

이 구조는 반경방향 하중이 지배적이고 축방향 하중이 최소화되거나 다른 구성요소에 의해 제어되는 시스템에서 특히 효과적입니다.

Drawn Cup Needle Roller Bearings

기술적인 매개변수

	크기(mm)				기본정격하중
베어링 모델	앞으로	D	C –0.3	r 분.	기본정격하중 Cr KN	기본정격하중 Cor KN
HK0408	4	8	8	0.3	1.69	1.24
HK0509	5	9	9	0.4	2.28	1.89
HK0606	6	10	6	0.4	1.53	1.16
HK0608	6	10	8	0.4	1.93	1.57
HK0609	6	10	9	0.4	2.71	2.47
HK0709	7	11	9	0.4	2.95	2.8
HK0808	8	12	8	0.4	2.61	2.47
HK0810	8	12	10	0.4	3.61	3.75
HK0908	9	13	8	0.4	3.37	3.56
HK0910	9	13	10	0.4	4.04	4.42
HK0912	9	13	12	0.4	5.04	5.99
HK1010	10	14	10	0.4	4.18	4.85
HK1012	10	14	12	0.4	5.23	6.46
HK1015	10	14	15	0.4	6.46	8.36
HK1210	12	16	10	0.4	4.7	5.89
HK1212	12	18	12	0.8	6.18	6.94
HK1312	13	19	12	0.8	6.46	7.51
HK1412	14	20	12	0.8	6.75	8.08
HK1512	15	21	12	0.8	7.51	8.93
HK1516	15	21	16	0.8	9.98	13.68
HK1522-ZW	15	21	22	0.8	12.73	18.53
HK1612	16	22	12	0.8	7.22	9.22
HK1616	16	22	16	0.8	10.36	14.54
HK1622-ZW	16	22	22	0.8	12.45	18.43
HK1712	17	23	12	0.8	7.51	9.79
HK1812	18	24	12	0.8	7.7	10.36
HK1816	18	24	16	0.8	11.02	16.44
HK2010	20	26	10	0.8	6.08	7.79
HK2012	20	26	12	0.8	8.17	11.5
HK2016	20	26	16	0.8	12.07	19.1
HK2020	20	26	20	0.8	14.92	24.7
HK2030-ZW	20	26	30	0.8	20.71	38
HK2210	22	28	10	0.8	7.13	9.98
HK2212	22	28	12	0.8	8.65	12.73
HK2216	22	28	16	0.8	12.73	21
HK2220	22	28	20	0.8	15.68	27.55
HK2512	25	32	12	0.8	10.45	14.44
HK2516	25	32	16	0.8	14.82	22.8
HK2520	25	32	20	0.8	18.91	31.35
HK2526	25	32	26	0.8	24.23	42.75
HK2538-ZW	25	32	38	0.8	32.3	62.7
HK2816	28	35	16	0.8	15.58	25.18
HK2820	28	35	20	0.8	19.86	34.2
HK3012	30	37	12	0.8	11.5	17.29
HK3016	30	37	16	0.8	16.34	27.55
HK3020	30	37	20	0.8	20.9	37.53
HK3022	30	37	22	0.8	23.56	43.7
HK3026	30	37	26	0.8	26.6	51.3
HK3038-ZW	30	37	38	0.8	35.63	75.05
HK3220	32	39	20	0.8	20.7	38.25
HK3224	32	39	24	0.8	24.75	48.6
HK3512	35	42	12	0.8	11.79	19.17
HK3516	35	42	16	0.8	16.83	30.15
HK3520	35	42	20	0.8	21.42	41.4
HK4012	40	47	12	0.8	12.6	21.87
HK4016	40	47	16	0.8	18	34.65
HK4020	40	47	20	0.8	22.95	46.8
HK4512	45	52	12	0.8	13.41	24.75
HK4516	45	52	16	0.8	19.17	38.7
HK4520	45	52	20	0.8	24.3	53.1
HK5020	50	58	20	0.8	27.9	56.7
HK5025	50	58	25	0.8	34.65	75.6
HK5520	55	63	20	0.8	28.35	60.3
HK5528	55	63	28	0.8	39.6	92.7
HK6012	60	68	12	0.8	15.66	28.8
HK6020	60	68	20	0.8	30.15	67.5
HK6032	60	68	32	0.8	47.7	121.5

BMT Company의 10개 연속 드로운 컵 니들 롤러 베어링이 아래 표에 나열되어 있습니다.

베어링번호 주요치수 (mm) (d×D×H) 동정격하중 (kN) 정정격하중 (kN)

북한 5/12	5×12×12	5.8	6.2
북한 6/16	6×16×16	8.3	9.0
북한 7/18	7×18×18	10.5	11.2
북한 8/20	8×20×20	12.1	13.0
북한 10/22	10×22×22	14.6	16.0
북한 12/25	12×25×25	17.2	19.5
북한 15/30	15×30×30	22.0	24.8
북한 17/35	17×35×35	28.5	32.0
북한 20/40	20×40×40	35.0	39.5
북한 25/47	25×47×47	42.5	48.0

재료 및 열처리 제어

베어링 성능은 생산 중 재료 안정성과 치수 제어에 따라 달라집니다.

BMT 드로운 컵 니들 롤러 베어링은 다음을 사용하여 제조됩니다.

고탄소 크롬 베어링강(GCr15/상당)
외부 링 정밀도를 위해 제어된 냉간 성형 공정
마찰 감소를 위해 표면 마감 처리된 경화 니들 롤러
경도 균일성을 유지하기 위한 안정된 열처리 공정

각 배치는 일관성을 유지하도록 제어됩니다.

경도분포
롤러의 진원도
궤도 표면 품질
압입 조건에서의 치수 공차

일반적인 응용 분야

산업 사용 패턴을 기반으로 이 베어링 유형은 일반적으로 다음 분야에 적용됩니다.

소형 기어박스 및 감속 시스템
오토바이 변속기 어셈블리
농업 기계 구동 시스템
전동 공구(고속 소형 모터)
자동차 조향 및 보조 시스템
컨베이어 롤러 및 산업 자동화 시스템

이럴 때 가장 적합하다공간 제약으로 인해 더 큰 베어링 어셈블리를 사용할 수 없습니다..

작동 중 성능 특성

1. 제한된 공간에서 높은 레이디얼 하중 용량

니들 롤러 구조는 더 큰 접촉 라인에 하중을 분산시켜 점 접촉 볼 베어링에 비해 하중 지지 효율성을 향상시킵니다.

2. 연속 사용 시 안정적인 회전

적절히 윤활하면 베어링은 진동이 감소하면서 긴 작동 주기에서도 안정적인 동작을 유지합니다.

3. 컴팩트한 구조적 통합

얇은 외부 링을 사용하면 하우징 보어에 직접 압입할 수 있으므로 소형 어셈블리에 추가 베어링 하우징이 필요하지 않습니다.

제조 및 품질 관리

OEM 애플리케이션의 배치 일관성을 보장하기 위해 생산에는 다음이 포함됩니다.

외부 링 형상의 치수 검사
롤러 직경 및 진원도 측정
조립 전 레이디얼 클리어런스 제어
궤도면의 경도 시험
샘플링 기준으로 소음 및 진동 검사 실행

더 높은 안정성이 요구되는 산업 응용 분야의 경우 더 엄격한 소음 및 표면 마감 제어가 가능한 EMQ 등급 옵션을 사용할 수 있습니다.

설치 및 적용 요구 사항

베어링 성능은 설치 조건에 따라 크게 달라집니다. 다음 요소는 서비스 수명에 직접적인 영향을 미칩니다.

샤프트 및 하우징 치수 공차 정확도
설치 중 올바른 압입력
적절한 윤활(그리스 또는 유막 안정성)
조립 중 정렬 불량 방지
비정상적인 축방향 충격 하중 제한

실제 응용 분야에서는 재료 결함보다는 정렬 불량과 윤활 부족이 조기 고장의 가장 일반적인 원인입니다.

표준 볼 베어링과의 비교

소형 전송 시스템의 경우:

특징	볼베어링	드로운 컵 니들 롤러 베어링
레이디얼 하중 용량	보통의	높은
공간 요구 사항	더 높은	낮추다
접촉 유형	지점 접촉	라인 접점
컴팩트한 디자인에 적합	제한된	강한
지속적인 고부하 성능	보통의 마모 위험	보다 안정적인 부하 분산
