축 니들 롤러 및 케이지 어셈블리

축 니들 롤러 및 케이지 어셈블리는 제한된 공간에서 무거운 축 하중을 처리하도록 설계되었습니다. 특히 공간 제약과 성능 요구가 동시에 이루어지는 기계에 필수적인 것으로 입증되었습니다. BMT는 수년간의 개선을 통해 이러한 어셈블리를 개선하여 자동차 변속기 및 유압 시스템과 같은 응용 분야에서 일관된 신뢰성을 제공합니다.

문의 보내기

제품 설명

이 제품은 어떻게 구성되어 있나요?

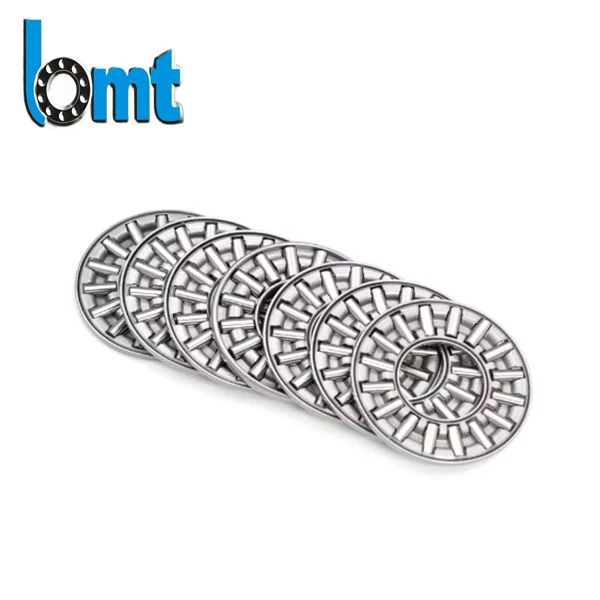

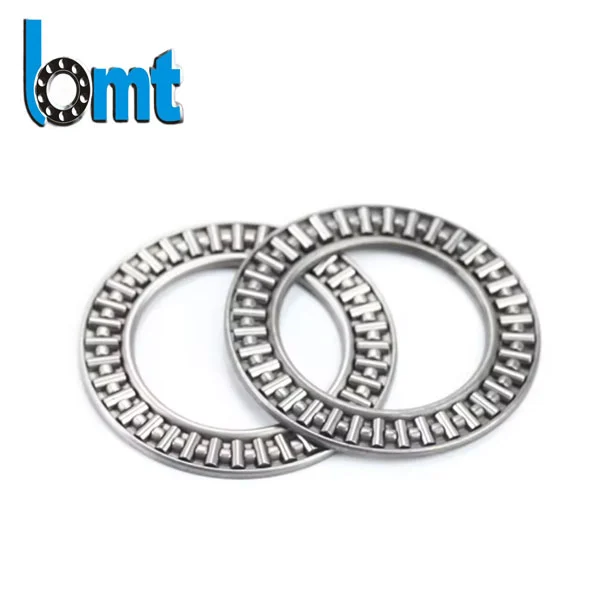

축 니들 롤러 및 케이지 어셈블리는 정밀한 강철 케이지로 안정된 위치를 유지하는 원통형 니들 롤러로 구성됩니다. 이 구조를 통해 작은 크기에도 불구하고 넓은 접촉 영역에 축방향 하중을 분산할 수 있습니다.

케이지는 일반적으로 고강도 강철 또는 폴리머 재료로 만들어져 롤러 사이의 마찰을 방지하기 위해 롤러 간격을 균등하게 유지합니다. 베어링은 무거운 하중에서도 부드러운 회전을 보장합니다. 우리는 접촉 응력을 줄이기 위해 롤러 형상을 선택했으며, 이는 실제 사용 시 서비스 수명을 연장하는 세부 사항입니다.

Axial Needle Roller And Cage Assembly

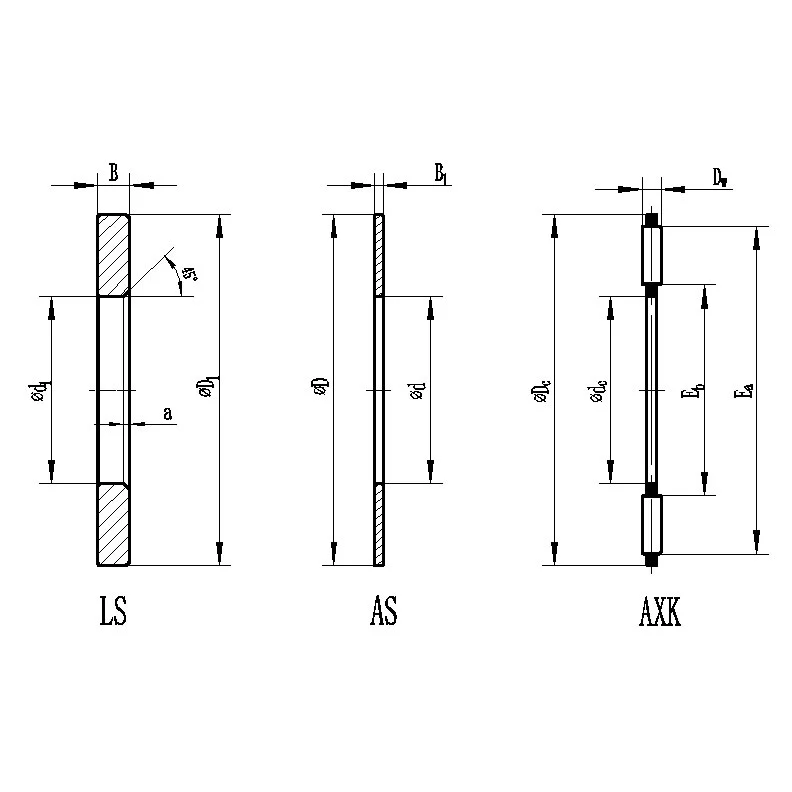

기술적인 매개변수

축 니들 롤러 및 케이지 어셈블리	축 베어링 와셔		치수(mm)										궤도 치수(mm)		기본 정격하중
유형	축 베어링 와셔 유형	베어링 와셔 유형	직류	d	d1	직류	D	D1	Dw	지하 1층	B	분	Eb	에아	딘 Ca KN	통계 C0a KN	제한 속도 nG min–1
AXK0414-TV	AS0414	-	4			14			2	1	-	-	5	13	4.4	8	21000
AXK0515-TV	AS0515	-	5			15			2	1	-	-	6	14	4.75	9.2	21000
AXK0619-TV	AS0619	LS 0619	6			19			2	1	2.75	0.3	7	18	6.8	15.5	19000
AXK0821-TV	AS0821	LS 0821	8			21			2	1	2.75	0.3	9	20	7.8	19.4	18000
AXK1024	AS1024	LS 1024	10			24			2	1	2.75	0.3	12	23	9.2	25.5	17000
AXK1226	AS1226	LS 1226	12			26			2	1	2.75	0.3	14	25	9.9	29	15000
AXK1528	AS1528	LS 1528	15			28			2	1	2.75	0.3	17	27	11.3	36	13000
AXK1730	AS1730	LS 1730	17			30			2	1	2.75	0.3	19	29	11.9	39.5	12000
AXK2035	AS2035	LS 2035	20			35			2	1	2.75	0.3	22	34	13.1	46.5	10000
AXK2542	AS2542	LS 2542	25			42			2	1	3	0.6	29	41	14.7	58	8500
AXK3047	AS3047	LS3047	30			47			2	1	3	0.6	34	46	16.3	70	7500
AXK3552	AS3552	LS 3552	35			52			2	1	3.5	0.6	39	51	17.8	81	6500
AXK4060	AS4060	LS4060	40			60			3	1	3.5	0.6	45	58	28	114	6000
AXK4565	AS4565	LS 4565	45			65			3	1	4	0.6	50	63	30	128	5000
AXK5070	AS5070	LS 5070	50			70			3	1	4	0.6	55	68	32	143	4800
AXK5578	AS5578	LS 5578	55			78			3	1	5	0.6	60	76	38	186	4300
AXK6085	AS6085	LS 6085	60			85			3	1	4.75	1	65	83	44.5	234	4000
AXK6590	AS6590	LS 6590	65			90			3	1	5.25	1	70	88	46.5	255	3700
AXK7095	AS7095	LS7095	70			95			4	1	5.25	1	74	93	54	255	3500
AXK75100	AS75100	LS 75100	75			100			4	1	5.75	1	79	98	55	265	3300
AXK80105	AS80105	LS 80105	80			105			4	1	5.75	1	84	103	56	280	3100
AXK85110	AS85110	LS 85110	85			110			4	1	5.75	1	89	108	58	290	3000
AXK90120	AS90120	LS 90120	90			120			4	1	6.5	1	94	118	73	405	2700
AXK100135	AS100135	LS 100135	100			135			4	1	7	1	105	133	91	560	2500
AXK110145	AS110145	LS 110145	110			145			4	1	7	1	115	143	97	620	2300
AXK120155	AS120155	LS 120155	120			155			4	1	7	1	125	153	102	680	2100
AXK130170	AS130170	LS 130170	130			170			5	1	9	1	136	167	133	840	1900
AXK140180	AS140180	LS 140180	140			180			5	1	9.5	1	146	177	138	900	1800
AXK150190	AS150190	LS 150190	150			190			5	1	9.5	1	156	187	143	960	1700
AXK160200	AS160200	LS 160200	160			200			5	1	9.5	1	166	197	148	1020	1600

이 제품은 어떤 이점을 제공합니까?

공간 절약형 설계: 축형 니들 롤러 및 케이지 어셈블리는 반경 방향 공간이 제한된 응용 분야에서 탁월한 성능을 발휘합니다. 슬림한 프로파일 덕분에 부하 용량을 줄이지 않고도 기어박스나 클러치 시스템과 같은 소형 하우징에 장착할 수 있습니다.

강력한 축방향 하중 처리: 다수의 니들 롤러로 인해 이러한 어셈블리는 비슷한 크기의 베어링보다 훨씬 더 높은 축방향 하중을 관리할 수 있습니다. 이로 인해 유압 펌프와 같은 기계에 적합합니다.

저마찰 성능: 케이지 내 롤러의 정확한 정렬은 회전 중 마찰을 줄여줍니다. 이 특수 설계는 열 축적을 줄일 수 있습니다. 우리의 실험실 측정에 따르면 이는 배터리 수명 연장을 목표로 하는 전기 자동차 제조업체의 주요 고려 사항인 보다 효율적인 에너지 사용으로 이어진다는 것을 보여줍니다.

이 제품은 실제 시나리오에서 어떻게 사용됩니까?

자동차 변속기의 한 선도적인 제조업체는 기존 스러스트 베어링을 AXK 2030 어셈블리로 교체하여 변속기의 축 크기를 15% 줄이면서 부하 용량을 20% 늘렸습니다. 엔지니어들은 50,000마일 이상의 테스트 마일에서 더 부드러운 기어 변속과 유지 관리 문제 감소에 주목했습니다. 이는 자체 내구성 테스트와 일치하는 결과입니다.

왜 우리의 품질을 믿을 수 있습니까?

BMT 회사는 Axial Needle Roller 및 Cage Assembly가 중요한 기계에서 작동한다는 것을 이해하고 있습니다. 따라서 우리는 품질에 대해 결코 절충하지 않습니다. 각 어셈블리는 엄격한 테스트를 거칩니다. 모든 롤러는 균일한 경도를 검사하고 모든 케이지는 치수 정확성을 검사합니다. 모든 베어링은 회전 부드러움을 테스트합니다. 우리는 고객 피드백을 통해 신뢰성이 단순한 기능이 아니라 필수라는 사실을 배웠기 때문에 이렇게 했습니다.
