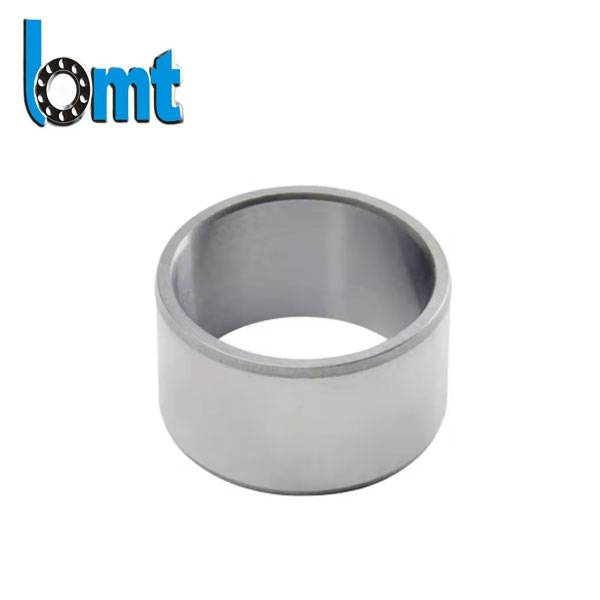

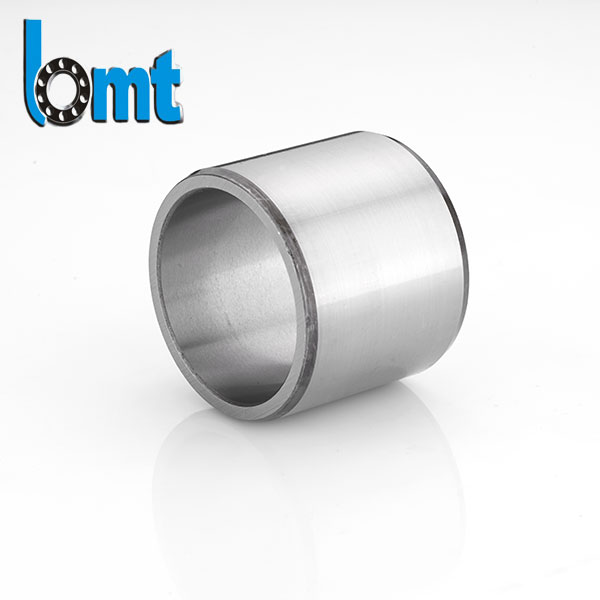

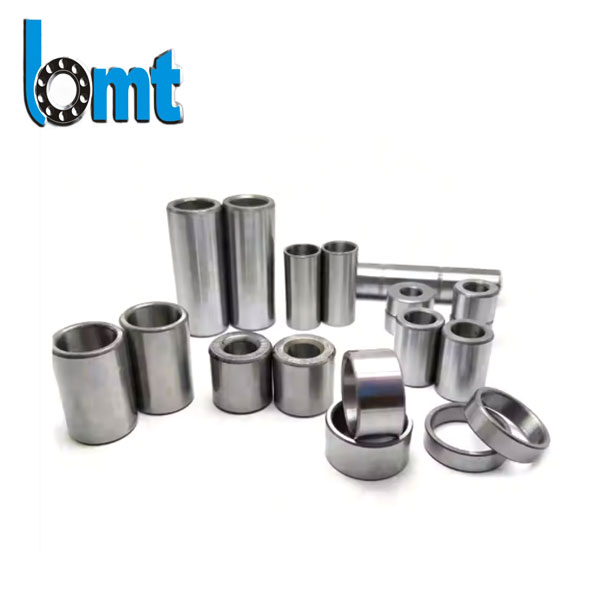

IR 시리즈 니들 롤러 베어링 내부 링

IR 시리즈 니들 롤러 베어링 내부 링은 니들 롤러 베어링 시스템에 사용되는 구성 요소입니다. 일반적으로 샤프트 표면을 경화 및 연삭할 수 없을 때 사용되며 일반적으로 니들 롤러 및 케이지 어셈블리 또는 드로운 컵 니들 롤러 베어링과 쌍을 이룹니다. BMT의 베어링은 경화 및 정밀 연삭 가공을 거쳐 부드러운 궤도 표면과 양쪽에 리드인 모따기가 있습니다. 이는 상호 교환이 가능하고 양방향 축 변위에 적응할 수 있으며 설치 중 씰 립을 보호하면서 조립을 용이하게 합니다.

문의 보내기

제품 설명

이 제품은 무엇입니까?

IR 시리즈 니들 롤러 베어링 내부 링은 니들 롤러 베어링 시스템의 중요한 부분입니다. 많은 기계 응용 분야에서 샤프트는 베어링과 직접 접촉하는 데 필요한 경화 및 연삭 공정에 적합하지 않을 수 있지만 이 내부 링은 이러한 문제를 해결할 수 있습니다.

고품질의 베어링강으로 제작되었으며, 내구성과 하중 지지력을 향상시키기 위해 먼저 경화된 후 정밀하게 연마되었습니다. 그 결과 니들 롤러에 좋은 접촉 영역을 제공하는 매끄러운 궤도 표면이 만들어졌으며 양쪽의 리드인 모따기는 조립을 용이하게 하고 설치 중에 씰 립을 보호합니다. 이는 자주 설치하는 사람들이 높이 평가하는 것으로 나타났습니다.

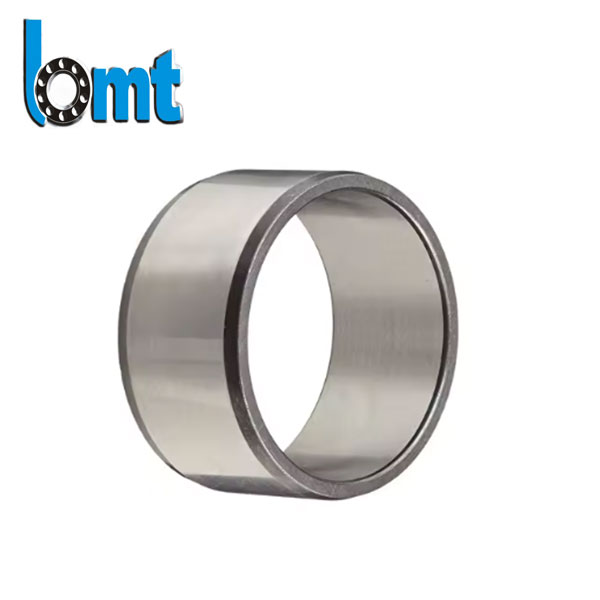

Ir Series Needle Roller Bearing Inner Ring

기술적인 매개변수

	치수(mm)				치수(mm)
부품 번호	디(mm)	에프(mm)	비(mm)	부품 번호	디(mm)	에프(mm)	비(mm)
IR5X8X12	5	8	12	IR35X43X22	35	43	22
IR5X8X16	5	8	16	IR38X43X20	38	43	20
IR6X9X12	6	9	12	IR38X43X30	38	43	30
IR6X9X16	6	9	16	IR40X45X17	40	45	17
IR7X10X10.5	7	10	10.5	IR40X45X20	40	45	20
IR7X10X12	7	10	12	IR40X45X20.5	40	45	20.5
IR7X10X16	7	10	16	IR40X45X30	40	45	30
IR8X12X10.5	8	12	10.5	IR40X48X22	40	48	22
IR8X12X12	8	12	12	IR40X48X40	40	48	40
IR8X12X12.5	8	12	12.5	IR40X50X22	40	50	22
IR9X12X12	9	12	12	IR42X47X20	42	47	20
IR9X12X16	9	12	16	IR42X47X30	42	47	30
IR10X13X12.5	10	13	12.5	IR45X50X25	45	50	25
IR10X14X13	10	14	13	IR45X50X25.5	45	50	25.5
IR10X14X16	10	14	16	IR45X50X35	45	50	35
IR10X14X20	10	14	20	IR45X52X22	45	52	22
IR12X15X12	12	15	12	IR45X52X40	45	52	40
IR12X15X12.5	12	15	12.5	IR45X55X22	45	55	22
IR12X15X16	12	15	16	IR50X55X25	50	55	25
IR12X15X16.5	12	15	16.5	IR50X55X35	50	55	35
IR12X15X22.5	12	15	22.5	IR50X58X22	50	58	22
IR12X16X13	12	16	13	IR50X58X40	50	58	40
IR12X16X16	12	16	16	IR50X60X25	50	60	25
IR12X16X20	12	16	20	IR50X60X28	50	60	28
IR12X16X22	12	16	22	IR55X60X25	55	60	25
IR14X17X17	14	17	17	IR55X60X35	55	60	35
IR15X18X16	15	18	16	IR55X63X25	55	63	25
IR15X18X16.5	15	18	16.5	IR55X63X45	55	63	45
IR15X19X16	15	19	16	IR55X65X28	55	65	28
IR15X19X20	15	19	20	IR60X68X25	60	68	25
IR15X20X13	15	20	13	IR60X68X35	60	68	35
IR15X20X23	15	20	23	IR60X68X45	60	68	45
IR17X20X16	17	20	16	IR60X70X25	60	70	25
IR17X20X16.5	17	20	16.5	IR60X70X28	60	70	28
IR17X20X20	17	20	20	IR65X72X25	65	72	25
IR17X20X20.5	17	20	20.5	IR65X72X45	65	72	45
IR17X20X30.5	17	20	30.5	IR65X73X25	65	73	25
IR17X21X16	17	21	16	IR65X73X35	65	73	35
IR17X21X20	17	21	20	IR65X75X28	65	75	28
IR17X22X13	17	22	13	IR70X80X25	70	80	25
IR17X22X16	17	22	16	IR70X80X30	70	80	30
IR17X22X23	17	22	23	IR70X80X35	70	80	35
IR17X24X20	17	24	20	IR70X80X54	70	80	54
IR20X24X16	20	24	16	IR75X85X25	75	85	25
IR20X24X20	20	24	20	IR75X85X30	75	85	30
IR20X25X17	20	25	17	IR75X85X35	75	85	35
IR20X25X20	20	25	20	IR75X85X54	75	85	54
IR20X25X20.5	20	25	20.5	IR80X90X25	80	90	25
IR20X25X26.5	20	25	26.5	IR80X90X30	80	90	30
IR20X25X30	20	25	30	IR80X90X35	80	90	35
IR20X25X38.5	20	25	38.5	IR80X90X54	80	90	54
IR20X28X20	20	28	20	IR85X95X26	85	95	26
IR22X26X16	22	26	16	IR85X95X36	85	95	36
IR22X26X20	22	26	20	IR85X100X35	85	100	35
IR22X28X17	22	28	17	IR85X100X63	85	100	63
IR22X28X20	22	28	20	IR90X100X26	90	100	26
IR22X28X20.5	22	28	20.5	IR90X100X30	90	100	30
IR22X28X30	22	28	30	IR90X100X36	90	100	36
IR25X29X20	25	29	20	IR90X105X35	90	105	35
IR25X29X30	25	29	30	IR90X105X63	90	105	63
IR25X30X17	25	30	17	IR95X105X26	95	105	26
IR25X30X20	25	30	20	IR95x105x36	95	105	36
IR25X30X20.5	25	30	20.5	IR95X110X35	95	110	35
IR25X30X26.5	25	30	26.5	IR95X110X63	95	110	63
IR25X30X30	25	30	30	IR100X110X30	100	110	30
IR25X30X32	25	30	32	IR100X110X40	100	110	40
IR25X30X38.5	25	30	38.5	IR100X115X40	100	115	40
IR25X32X22	25	32	22	IR110X120X30	110	120	30
IR28X32X17	28	32	17	IR110X125X40	110	125	40
IR28X32X20	28	32	20	IR120X130X30	120	130	30
IR28X32X30	28	32	30	IR120X135X45	120	135	45
IR30X35X13	30	35	13	IR130X145X35	130	145	35
IR30X35X16	30	35	16	IR130X150X50	130	150	50
IR30X35X17	30	35	17	IR140X155X35	140	155	35
IR30X35X20	30	35	20	IR140X160X50	140	160	50
IR30X35X20.5	30	35	20.5	IR150X165X40	150	165	40
IR30X35X26	30	35	26	IR160X175X40	160	175	40
IR30X35X30	30	35	30	IR170X185X45	170	185	45
IR30X37X18	30	37	18	IR180X195X45	180	195	45
IR30X37X22	30	37	22	IR190X210X50	190	210	50
IR32X37X20	32	37	20	IR200X220X50	200	220	50
IR32X37X30	32	37	30	IR220X240X50	220	240	50
IR32X40X20	32	40	20	IR240X265X60	240	265	60
IR32X40X36	32	40	36	IR260X285X60	260	285	60
IR33X37X13	33	37	13	IR280X305X69	280	305	69
IR35X40X17	35	40	17	IR300X330X80	300	330	80
IR35X40X20	35	40	20	IR320X350X80	320	350	80
IR35X40X20.5	35	40	20.5	IR340X370X80	340	370	80
IR35X40X30	35	40	30	IR360X390X80	360	390	80
IR35X42X36	35	42	36	IR380X415X100	380	415	100

어떤 장점이 있나요?

•호환성: IR 시리즈 니들 롤러 베어링 내륜은 상호호환성이 뛰어납니다. 유지보수 또는 교체가 필요한 경우 복잡한 수정 없이 교체할 수 있으므로 산업 운영의 가동 중지 시간을 줄이는 데 도움이 될 수 있습니다. 예를 들어, 컨베이어 시스템에서는 이 내부 링을 신속하게 교체할 수 있으므로 컨베이어가 짧은 시간 내에 작동을 재개할 수 있습니다.

•축 변위에 대한 적응성: 양방향 축 변위에 적응하는 데 도움이 될 수 있습니다. 축 방향 힘이 변동하는 일부 펌프나 모터와 같은 일부 기계에서는 힘을 균등하게 분배할 수 있어 마모를 줄이고 그 동안 베어링 시스템의 안정성을 유지하는 데 도움이 됩니다.

•간편한 조립: 인입 모따기로 인해 설치가 더욱 편리해졌습니다. 설치자는 씰 립을 쉽게 손상시키지 않고 내부 링을 보다 쉽게 설치할 수 있으므로 설치 시간이 절약되고 오류 가능성이 줄어듭니다.

실제 적용 사례

자동차 산업: 자동차 변속기에서 IR 시리즈 니들 롤러 베어링 내부 링은 종종 니들 롤러 및 케이지 어셈블리와 함께 사용됩니다. 변속기 작동 중 회전 및 부하 변화에 대처할 수 있습니다. 한 자동차 제조사는 이 이너링을 사용한 후 변속기 고장률이 감소하는 추세를 보였다고 밝힌 바 있다.

•섬유기계: 섬유방적기에서는 드로운컵 니들 롤러 베어링과 함께 사용된다. 안정적인 성능으로 인해 기계가 고속에서 원활하게 작동하여 실 파손을 줄일 수 있습니다. 한 직물 공장에서는 이 내부 링을 사용하여 생산에 특정 이점을 가져왔다고 언급했습니다.

우리의 품질 관리

BMT에서는 IR 시리즈 니들 롤러 베어링 내부 링의 품질이 기계 작동에 매우 중요하다는 것을 알고 있습니다. 따라서 각 내부 링을 검사합니다. 소재 품질, 치수 정확도, 표면 마감 등을 확인합니다. 이러한 점검은 제품이 기본 사용 요구 사항을 충족하는지 확인하기 위해 수행됩니다.
