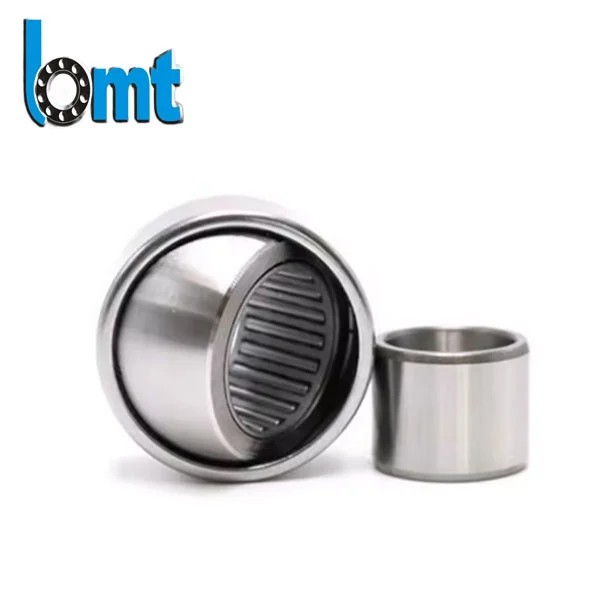

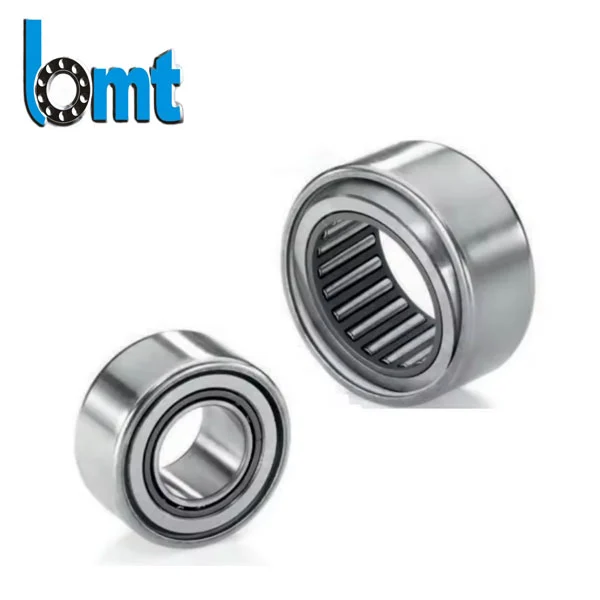

니들 롤러 베어링 정렬

중국의 신뢰할 수 있는 정렬 니들 롤러 베어링 제조업체인 BMT는 샤프트 정렬 불량을 정면으로 해결하기 위해 이러한 베어링을 설계했습니다. 니들 롤러 + 정렬 외부 링 디자인은 직물 기계, 컨베이어 및 샤프트 정렬 불량이 발생하기 쉬운 모든 장비에 적합합니다. 정렬 문제에 작별을 고하세요!

문의 보내기

제품 설명

제품 사양

지정	보어 직경(mm)	니들 롤러 내경(mm)	외경(mm)	폭(mm)	동정격하중(kN)	제한 속도(r/min)
PNA 17/35	17	-	35	16	13.2	22,000
PNA 25/47	25	-	47	20	22.9	15,000
PNA 30/52	30	-	52	20	24.6	13,000
RPNA 15/28	-	15	28	12	7.37	28,000
RPNA 20/35	-	20	35	16	13.2	22,000
PNA 22/44	22	-	44	20	22	16,000
PNA 35/55	35	-	55	20	26.4	11,000
PNA 40/62	40	-	62	20	27.5	10,000
RPNA 25/42	-	25	42	20	19	18,000
RPNA 30/47	-	30	47	20	22.9	15,000
PNA 20/42	20	-	42	20	19	18,000
RPNA 35/52	-	35	52	20	24.6	13,000
RPNA 40/55	-	40	55	20	26.4	11,000
RPNA 45/62	-	45	62	20	27.5	10,000
PNA 12/28	12	-	28	12	7.37	28,000
PNA 15/32	15	-	32	16	12.8	24,000
RPNA 18/32	-	18	32	16	12.8	24,000

Aligning Needle Roller Bearings

기술적인 매개변수

일반적인 정렬 니들 롤러 베어링 모델
지정	치수(mm)	기본정격하중(kN)	응용 시나리오

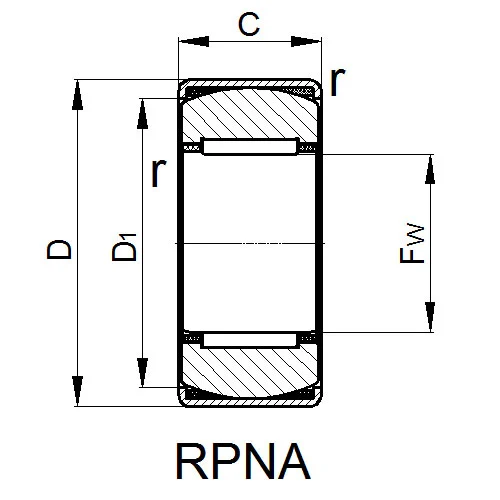

RPNA 15/28	Fw=15, D=28, C=12±0.5, D1=24.5, r 최소=0.8	dyn. Cr=6.9, 통계. 코르=7.9	소형 기어박스, 펌프
RPNA 18/32	Fw=18, D=32, C=16±0.5, D1=27, r 최소=1.8	dyn. Cr=12.5, 통계. 코르=16.2	섬유기계, 컨베이어
RPNA 20/35	Fw=20, D=35, C=16±0.5, D1=30.5, r 최소=2.8	dyn. Cr=13, 통계. 코르=17.5	농업 장비
RPNA 25/42	Fw=25, D=42, C=20±0.5, D1=36.5, r 최소=3.8	dyn. Cr=18.8, 통계. 코르=30.5	공작기계, 압축기
RPNA 28/44	Fw=28, D=44, C=20±0.5, D1=38.5, r 최소=4.8	dyn. Cr=22, 통계. 코르=34	인쇄기
RPNA 30/47	Fw=30, D=47, C=20±0.5, D1=42, r 최소=5.8	dyn. Cr=22.6, 통계. 코르=36	팬, 송풍기
RPNA 35/52	Fw=35, D=52, C=20±0.5, D1=47.5, r 최소=6.8	dyn. Cr=24.3, 통계. 코르=41.5	건설기계
RPNA 40/55	Fw=40, D=55, C=20±0.5, D1=50.5, r 최소=7.8	dyn. Cr=26, 통계. 코르=47	자재 취급 시스템
RPNA 45/62	Fw=45, D=62, C=20±0.5, D1=58, r 최소=8.8	dyn. Cr=27.5, 통계. 코르=53	헤비듀티 컨베이어

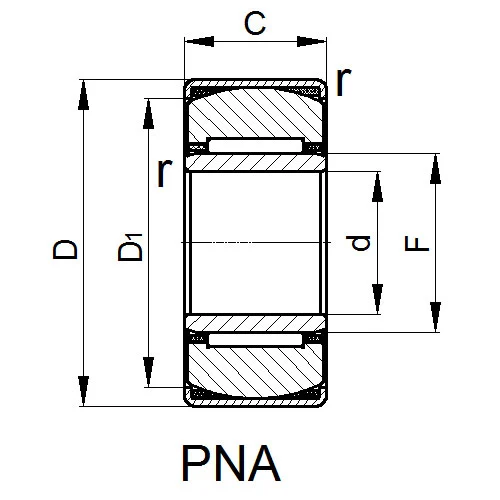

PNA 12/28	d=12, F=15, D=28, C=12±0.5, B=12, D1=24.5, r 최소=0.8, r1 최소=0.3, s 최소=0.5	dyn. Cr=6.9, 통계. 코르=7.9	소형 모터, 정밀 공구
PNA 15/32	d=15, F=18, D=32, C=16±0.5, B=16, D1=27, r 최소=0.8, r1 최소=0.3, s 최소=0.5	dyn. Cr=12.5, 통계. 코르=16.2	섬유 스핀들
PNA 17/35	d=17, F=20, D=35, C=16±0.5, B=16, D1=30.5, r 최소=0.8, r1 최소=0.3, s 최소=0.5	dyn. Cr=13, 통계. 코르=17.5	포장 기계
PNA 20/42	d=20, F=25, D=42, C=20±0.5, B=20, D1=36.5, r 최소=0.8, r1 최소=0.3, s 최소=0.5	dyn. Cr=18.8, 통계. 코르=30.5	자동차 액세서리
PNA 22/44	d=22, F=28, D=44, C=20±0.5, B=20, D1=38.5, r 최소=0.8, r1 최소=0.3, s 최소=0.5	dyn. Cr=22, 통계. 코르=34	유압 펌프
PNA 25/47	d=25, F=30, D=47, C=20±0.5, B=20, D1=42, r 최소=0.8, r1 최소=0.3, s 최소=0.5	dyn. Cr=22.6, 통계. 코르=36	공압 도구
PNA 30/52	d=30, F=35, D=52, C=20±0.5, B=20, D1=47.5, r 최소=0.8, r1 최소=0.3, s 최소=0.5	dyn. Cr=24.3, 통계. 코르=41.5	광산 장비
PNA 35/55	d=35, F=40, D=55, C=20±0.5, B=20, D1=50.5, r min.=0.8, r1 min.=0.3, s min.=0.5	dyn. Cr=26, 통계. 코르=47	해양 보조 시스템
PNA 40/62	d=40, F=45, D=62, C=20±0.5, B=20, D1=58, r 최소=0.8, r1 최소=0.3, s 최소=0.5	dyn. Cr=27.5, 통계. 코르=53	산업용 믹서

이 베어링이 눈에 띄는 이유는 무엇입니까?

• 자가 조정 마법: 구형 외부 링이 샤프트 오정렬을 최대 3°까지 자동 수정합니다. 설치가 부적절하거나 진동으로 인해 샤프트가 움직이는 경우에도 정렬 니들 롤러 베어링은 수평을 유지하므로 재정렬을 위한 가동 중지 시간이 필요하지 않습니다.

• 견고하고 오래 지속됨: HRC 60-64로 담금질된 GCr15 강철로 제작되었으며 광택 레이스웨이가 있습니다. 당사 PNA 25/47 모델을 사용하는 직물 공장에서는 교체 주기를 1년으로 늘려 유지 관리 비용을 크게 절감했습니다. 직물 공장에서 당사 PNA 25/47 모델을 사용한 후 교체 주기를 1년으로 늘려 유지 관리 비용을 크게 절감했습니다.
