축방향 앵귤러 콘택트 롤러 베어링 SGL 시리즈

우리는 까다로운 산업 기계 및 자동화 시스템을 위해 설계된 고하중 정밀 베어링 솔루션을 전문으로 합니다. 당사의 축방향 앵귤러 콘택트 롤러 베어링 SGL 시리즈는 높은 축방향 강성, 정밀한 위치 지정 및 결합된 하중 하에서 안정적인 성능이 필요한 응용 분야용으로 설계되었습니다. 긴 수명, 낮은 진동 및 일관된 정확도가 중요한 공작 기계, 회전 테이블 및 중자동화 시스템에 널리 선택됩니다.

문의 보내기

평가: 5.0

(평가 횟수: 1)

제품 설명

20년 이상의 제조 경험을 바탕으로 우리는 산업 응용 분야에서 공통적인 문제를 관찰했습니다.

표준 스러스트 베어링은 지속적으로 높은 축 하중과 긴 작동 주기에서 안정적인 정밀도를 유지하지 못하는 경우가 많습니다.

축방향 앵귤러 콘택트 롤러 베어링 SGL 시리즈는 다음을 개선하여 이러한 한계를 해결하기 위해 특별히 개발되었습니다.

롤러 접촉 기하학

예압 안정성 제어

고속 작동 시 내열성

부하 분산 일관성

기존 스러스트 베어링과 비교하여 SGL 시리즈는 특히 정밀 위치 결정 시스템에서 더 높은 강성과 더 안정적인 회전 정확도를 제공합니다.

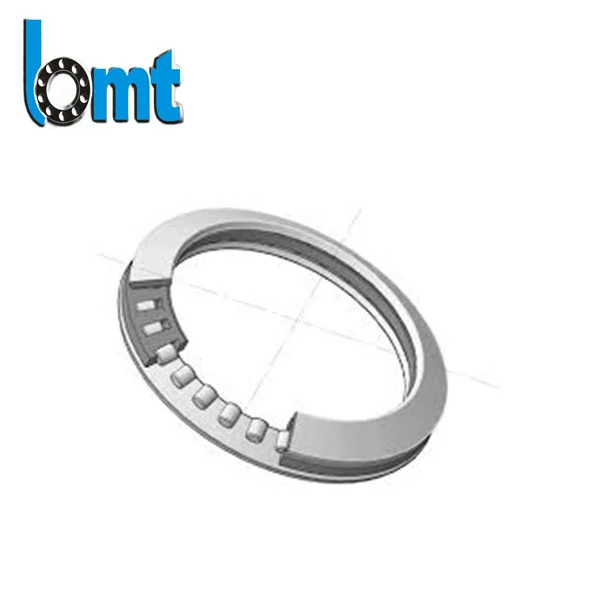

Axial Angular Contact Roller Bearings Sgl Series

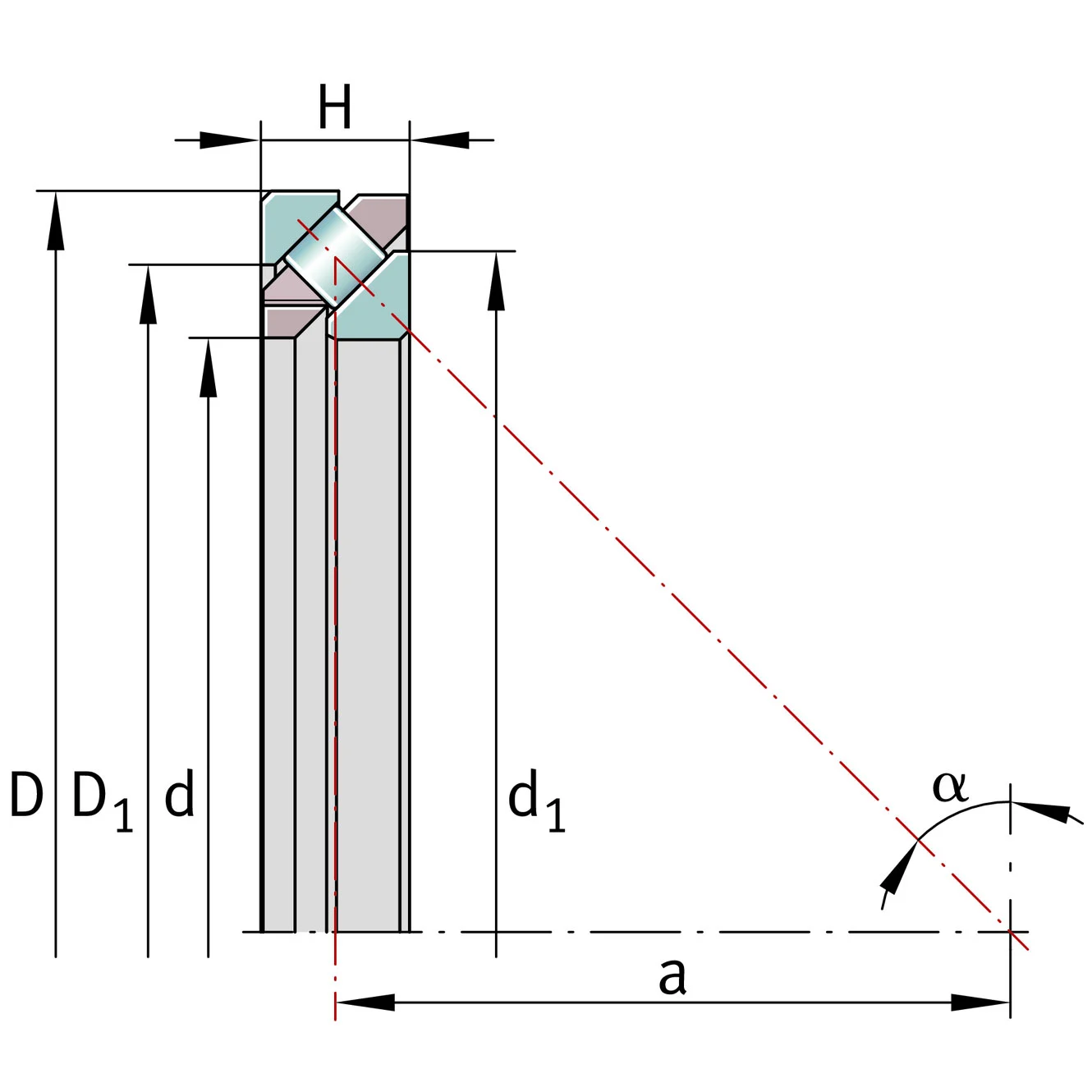

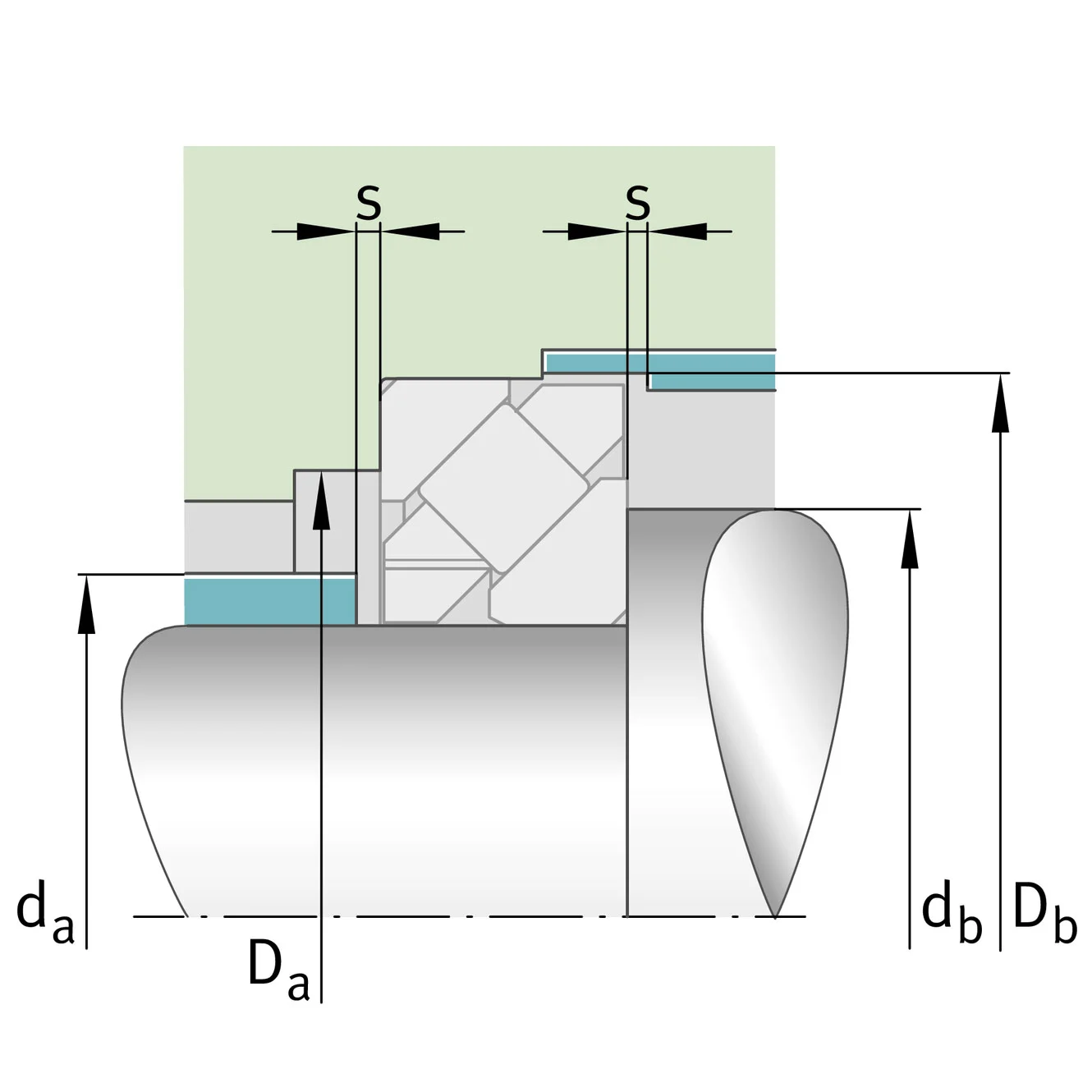

기술적인 매개변수

지정	주문 명칭	질량(kg)	디(mm)	디(mm)	흠)	D1(mm)	d1(mm)	(mm)	DIN 623-1	다(mm)	db(mm)	최소 DB(mm)	s	크롬(N)	C0r(N)	할 수 있다)	COa(N)	현재(N)	쿠아(N)	기준속도(r/min)	제한속도(r/min)
SGL1730	F-587391.SGL	0.015	17	30	7	22.5	24.5	11.75	–	22.5	24.5	31	1	3500	3550	8400	17700	610	2480	7000	3200
SGL3042	F-587397.SGL	0.022	30	42	7	34.5	37.5	18	–	34.5	37.5	43	1	4400	5500	10600	27500	940	3850	5100	2100
SGL3547	F-618875.SGL	0.024	35	47	7	40	42	20.5	–	40	42	48	1	4800	6400	11500	32000	1110	4500	4600	1800
SGL4052	F-557493.SGL	0.026	40	52	7	45.5	46.5	23	1808	45.5	46.5	53	1	6900	9600	16600	48000	1650	6700	4300	1600
SGL4558	F-238341.SGL	0.033	45	58	7	51	52.2	25.75	1809	51	52.2	59	1	7600	11200	18200	56000	1950	7900	3900	1400
SGL5065	F-557494.SGL	0.042	50	65	7	57.3	57.7	28.75	1810	57.3	57.7	66	1	9900	14900	23700	75000	1730	7000	3600	1300
SGL6078	F-238166.SGL	0.085	60	78	10	68	70	34.5	1812	68	70	79	1	14300	21700	34500	109000	2500	10200	3200	1100
SGL6585	F-557495.SGL	0.106	65	85	10	75	77	37.5	1813	75	77	86	1	15000	23900	36000	119000	2750	11200	3000	1000
SGL80100	F-238167.SGL	0.12	80	100	10	90	92	45	1816	90	92	101	1.5	16600	29000	40000	144000	3350	13600	2500	850
SGL85110	F-587396.SGL	0.228	85	110	13	96	99	48.75	1817	96	99	111	1.5	21400	36000	51000	180000	4350	17700	2400	750
SGL98130	F-238584.SGL	0.42	98	130	16	113	115	57	–	113	115	131	1.5	37000	63000	89000	315000	7700	31000	2200	650
SGL105130	F-240120.SGL	0.269	105	130	13	116.5	118.5	58.75	1821	116.5	118.5	131	1.5	28500	52000	68000	260000	6000	24400	2000	600
SGL130165	F-631562.SGL	0.64	130	165	17.5	146	149	73.75	–	146	149	166	1.5	49000	90000	118000	450000	8600	35000	1800	500
SGL140175	F-550953.SGL	0.69	140	175	18	156	159	78.75	1828	156	159	176	1.5	50000	95000	121000	475000	9000	36500	1700	450
SGL180225	F-550954.SGL	1.44	180	225	22	200	205	101.25	1836	200	205	226	2	75000	151000	181000	750000	14400	58000	1500	350
SGL200250	F-565516.SGL	1.93	200	250	24	222.5	227.5	112.5	1840	222.5	227.5	251	2	100000	199000	240000	990000	19000	77000	1300	300
SGL240310	F-571366.SGL	4.55	240	310	33	272	278	137.5	–	272	278	311	2.5	153000	320000	370000	1600000	31000	125000	1200	250
SGL260320	F-555613.SGL	3	260	320	30	287	293	145	–	287	293	321	2.5	126000	280000	305000	1390000	25500	103000	1100	250
SGL290330	F-614821.SGL	1.78	290	330	20	307.4	312.6	155	–	307.4	312.6	331	2.5	84000	217000	203000	1090000	17600	72000	1000	200
SGL340400	F-565223.SGL	4.85	340	400	30	367	373	185	–	367	373	401	3	181000	440000	435000	2200000	39000	158000	900	200

주요 성능 이점

고축강성 구조

최적화된 롤러 형상은 롤러와 궤도 사이의 유효 접촉 면적을 증가시킵니다.
이 설계는 탄성 변형을 줄이고 하중 지지 안정성을 크게 향상시켜 유지에 도움이 됩니다.무거운 축력 하에서 정확한 포지셔닝.

정밀 레이스웨이 연삭

모든 궤도는 자동화된 연삭 라인과 엄격한 치수 제어 시스템을 사용하여 제조됩니다.

그 결과는 다음과 같습니다.

낮은 작동 소음
마찰열 감소
표면 피로 저항성 향상
최소한의 미세 진동

이러한 장점은 특히 다음과 같은 경우에 중요합니다.CNC 기계 및 고속 자동화 시스템.

안정적인 재료 성능

축방향 앵귤러 콘택트 롤러 베어링 SGL 시리즈는 다음을 포함하여 고정밀 축 제어와 안정적인 회전이 필요한 시스템에 이상적입니다.

높은 내마모성
안정적인 치수 정확도
강력한 피로 수명 성능
탁월한 변형 방지 기능

선택적인 재료 및 표면 처리가 가능합니다.습하고 부식성이 있거나 특수한 작동 환경.

제조 및 품질 관리

BMT Bearings는 ISO9001 및 IATF16949 표준에 맞춰 완전히 통제되는 생산 시스템을 운영합니다.

우리의 생산 능력은 다음과 같습니다:

자동화된 정밀 연삭 라인
완전 자동화된 조립 시스템
소음 및 진동 테스트 장비
진원도 및 표면 거칠기 검사 도구
수명주기 및 클리어런스 테스트 시스템

SGL 시리즈 베어링의 각 배치는 배송 전에 전체 검사를 거쳐 다음을 보장합니다.일관된 성능과 신뢰성.

일반적인 응용 분야

축방향 앵귤러 콘택트 롤러 베어링 SGL 시리즈는 다음을 포함하여 고정밀 축 제어와 안정적인 회전이 필요한 시스템에 이상적입니다.

CNC 공작 기계 스핀들
회전식 인덱싱 테이블
정밀 자동화 장비
사출 성형기
서보 구동 고하중 시스템
수직 연삭기
산업용 로봇
고부하 변속기 어셈블리

지속적인 생산 환경에서 안정적인 축 성능은 가동 중지 시간과 유지 관리 빈도를 줄이는 데 도움이 됩니다.

SGL 시리즈와 표준 스러스트 베어링 비교

성능 요인	표준 스러스트 베어링	SGL 시리즈 베어링
축방향 하중 용량	중간	높은
포지셔닝 정확도	기준	정밀급
고속 안정성	보통의	높은 안정성
구조적 강성	낮추다	더 높은
내열성	일반적인	개선됨
연속운전	평균	안정적이고 긴 수명
