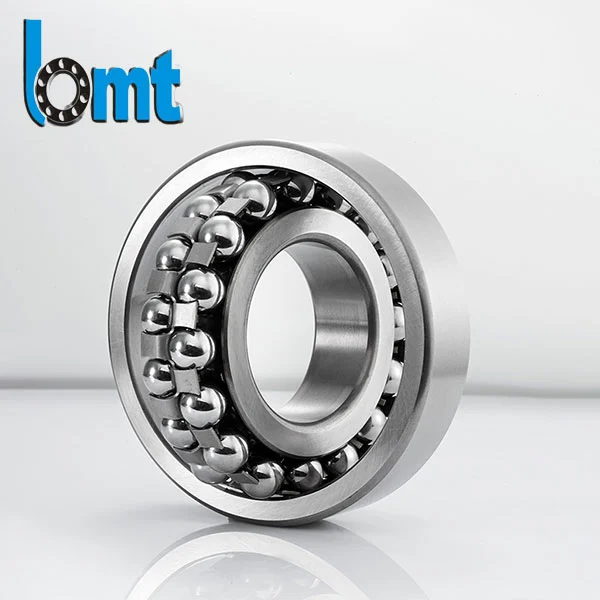

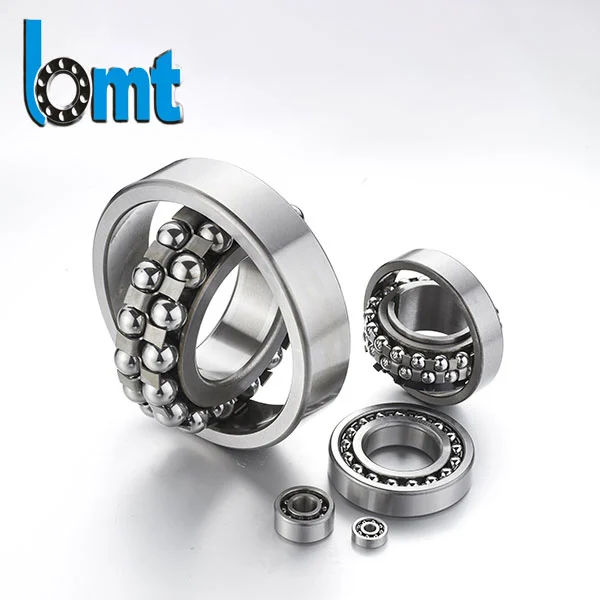

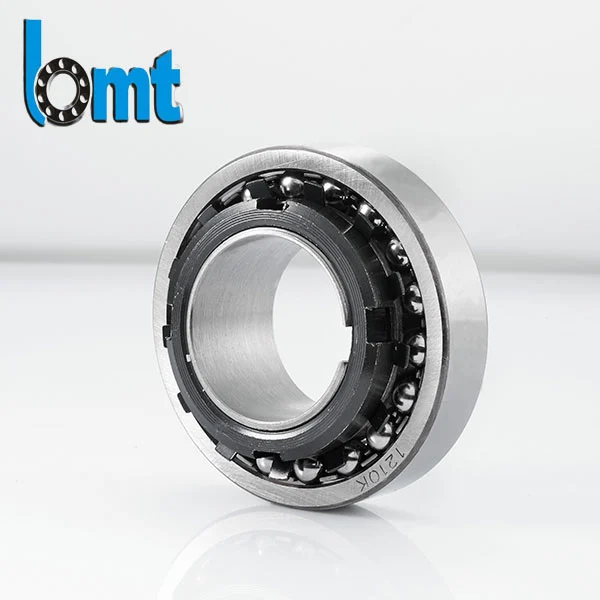

1300 시리즈 자동 정렬 볼 베어링
BMT 베어링은 샤프트 정렬 불량, 설치 편차 또는 하우징 편향을 완전히 제거할 수 없는 응용 분야용으로 설계된 1300 시리즈 자동 정렬 볼 베어링을 공급합니다. 안정적인 회전과 유지보수 횟수의 감소가 요구되는 전동기, 펌프, 농기계, 경공업 기계 등에 널리 사용되는 베어링입니다.
우리는 유통업체와 장비 제조업체를 위한 OEM 맞춤화, 대량 산업용 공급, 수출 포장 솔루션을 지원합니다.
우리는 유통업체와 장비 제조업체를 위한 OEM 맞춤화, 대량 산업용 공급, 수출 포장 솔루션을 지원합니다.
1300 시리즈 자동 정렬 볼 베어링은 구형 외부 궤도와 이중열 볼 구조를 갖추고 있어 작동 중에 내부 링이 각도 오정렬을 조정할 수 있습니다.
이 설계는 설치 오류나 샤프트 편향으로 인한 모서리 하중과 비정상적인 응력을 줄이는 데 도움이 됩니다. 모터 시스템이나 펌프 어셈블리와 같은 실제 응용 분야에서 이는 보다 부드러운 회전과 보다 안정적인 작동 조건을 유지하는 데 도움이 됩니다.
각 베어링은 고탄소 크롬 베어링강(일반적으로 사양에 따라 GCr15 또는 동급 재질)을 사용하여 제작되며, 열처리, 정밀 연삭, 자동 조립 라인을 거쳐 가공됩니다.
기술적인 매개변수
| 베어링 모델 | 치수(mm) | 기본정격하중(kN) | 제한 속도(rpm) | 무게 | ||||
| d | D | B | Cr | 코르 | 유지 | 기름 | (kg) | |
| 1300 | 10 | 35 | 11 | 7.2 | 3.1 | 16,000 | 22,000 | 0.06 |
| 1301 | 12 | 37 | 12 | 8.1 | 3.6 | 15,000 | 20,000 | 0.07 |
| 1302 | 15 | 42 | 13 | 9.56 | 4.5 | 14,000 | 19,000 | 0.095 |
| 1303 | 17 | 47 | 14 | 11.2 | 5.8 | 13,000 | 18,000 | 0.125 |
| 1304 | 20 | 52 | 15 | 12.8 | 6.65 | 12,000 | 16,000 | 0.165 |
| 1305 | 25 | 62 | 17 | 17.5 | 9.8 | 10,000 | 14,000 | 0.26 |
| 1306 | 30 | 72 | 19 | 22 | 13.5 | 9,000 | 12,000 | 0.38 |
| 1307 | 35 | 80 | 21 | 26.5 | 17.5 | 8, 500 | 11,000 | 0.52 |
| 1308 | 40 | 90 | 23 | 32 | 21.8 | 8,000 | 10,000 | 0.72 |
| 1309 | 45 | 100 | 25 | 38.5 | 27.5 | 7, 200 | 9, 500 | 0.95 |
| 1310 | 50 | 110 | 27 | 45 | 33.2 | 6, 700 | 9,000 | 1.25 |
| 1311 | 55 | 120 | 29 | 52.5 | 40.5 | 6, 300 | 8, 500 | 1.6 |
| 1312 | 60 | 130 | 31 | 58 | 46.5 | 6,000 | 8,000 | 1.95 |
| 1313 | 65 | 140 | 33 | 65.5 | 54 | 5, 600 | 7, 500 | 2.35 |
| 1314 | 70 | 150 | 35 | 72 | 61 | 5, 300 | 7,000 | 2.85 |
| 1315 | 75 | 160 | 37 | 80.5 | 70.5 | 5,000 | 6, 700 | 3.4 |
| 1316 | 80 | 170 | 39 | 88 | 78 | 4, 800 | 6, 300 | 4 |
| 1317 | 85 | 180 | 41 | 96.5 | 88 | 4, 500 | 6,000 | 4.65 |
| 1318 | 90 | 190 | 43 | 105 | 98.5 | 4, 200 | 5, 600 | 5.35 |
| 1319 | 95 | 200 | 45 | 115 | 110 | 4,000 | 5, 300 | 6.15 |
| 1320 | 100 | 215 | 47 | 128 | 125 | 3, 800 | 5,000 | 7.2 |
| 1321 | 105 | 225 | 49 | 138 | 138 | 3, 600 | 4, 800 | 8.3 |
| 1322 | 110 | 240 | 50 | 152 | 155 | 3, 400 | 4, 500 | 9.8 |
| 1324 | 120 | 260 | 55 | 175 | 185 | 3, 200 | 4, 200 | 12.5 |
| 1326 | 130 | 280 | 58 | 198 | 215 | 3,000 | 4,000 | 15.2 |
| 1328 | 140 | 300 | 62 | 225 | 250 | 2, 800 | 3, 600 | 18.5 |
| 1330 | 150 | 320 | 65 | 248 | 285 | 2, 600 | 3, 400 | 22 |
특정 애플리케이션 요구 사항이나 맞춤형 솔루션에 대해서는 기술 지원팀에 문의하세요.
엔지니어링 기능
1. 설치 공차를 위한 자동 정렬 구조
구형 궤도 설계로 샤프트와 하우징 사이의 제한된 각도 조정이 가능합니다. 이는 현장 설치에서 흔히 발견되는 정렬 오류의 영향을 줄여줍니다.
2. 진동에도 안정적인 주행 성능
2열 구조는 하중을 보다 균등하게 분산시켜 펌프, 컨베이어, 농기계 등 진동에 노출되는 장비의 안정성을 향상시킵니다.
3. 낮은 마찰 및 제어된 온도 상승
정밀하게 연마된 궤도와 제어된 내부 간격은 마찰 손실을 줄여 연속 작동 중에 보다 안정적인 온도 동작을 지원합니다.
4. 연속 사용 용도에 적합
베어링 설계는 가동 중지 시간으로 인해 비용이 많이 들고 유지 관리 간격이 연장되는 모터 및 산업용 드라이브의 장기간 작동 조건을 지원합니다.
5. 일관된 제조 공정 관리

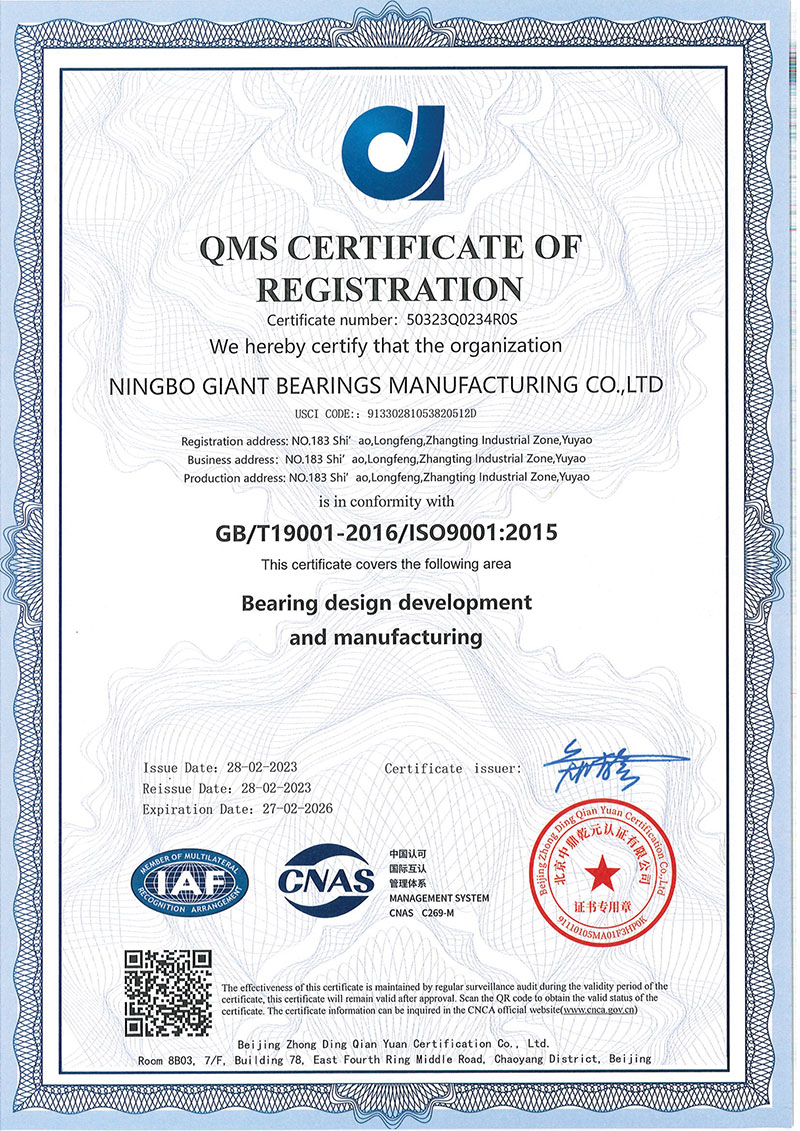

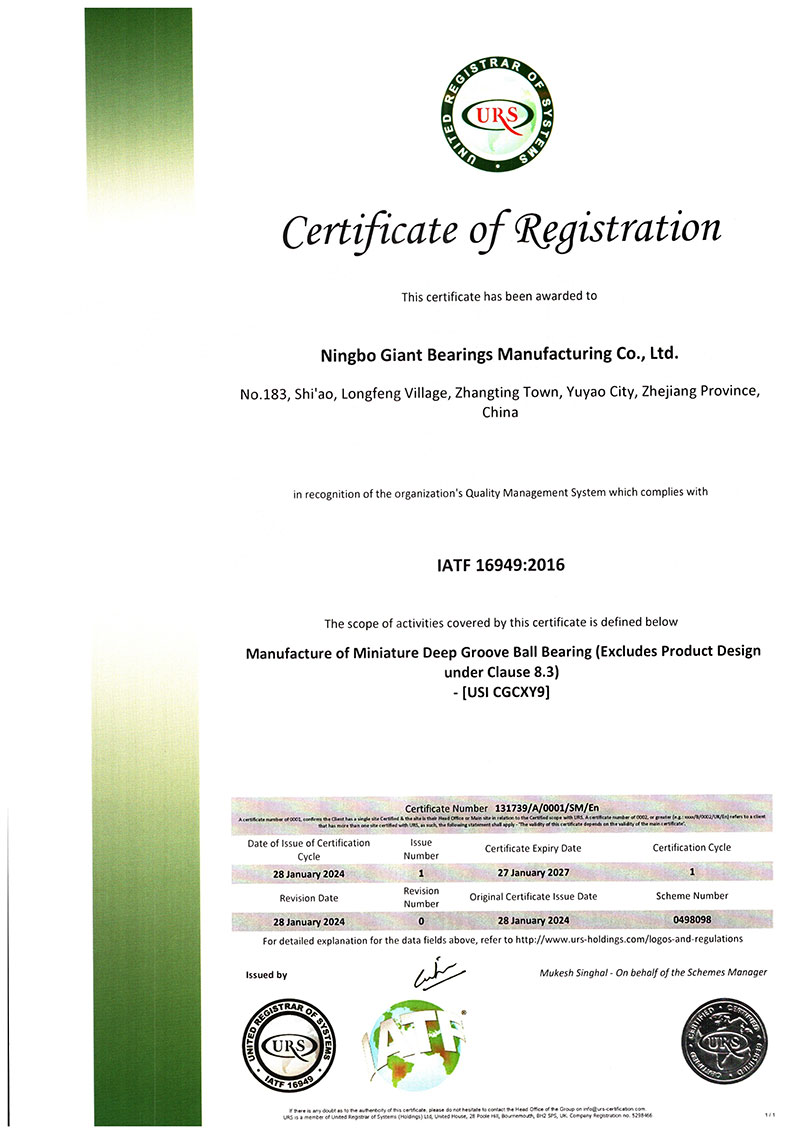

생산은 재료 검사, 치수 제어 및 최종 조립 검증을 포함하는 ISO 9001 및 IATF 16949 품질 관리 시스템을 따릅니다.

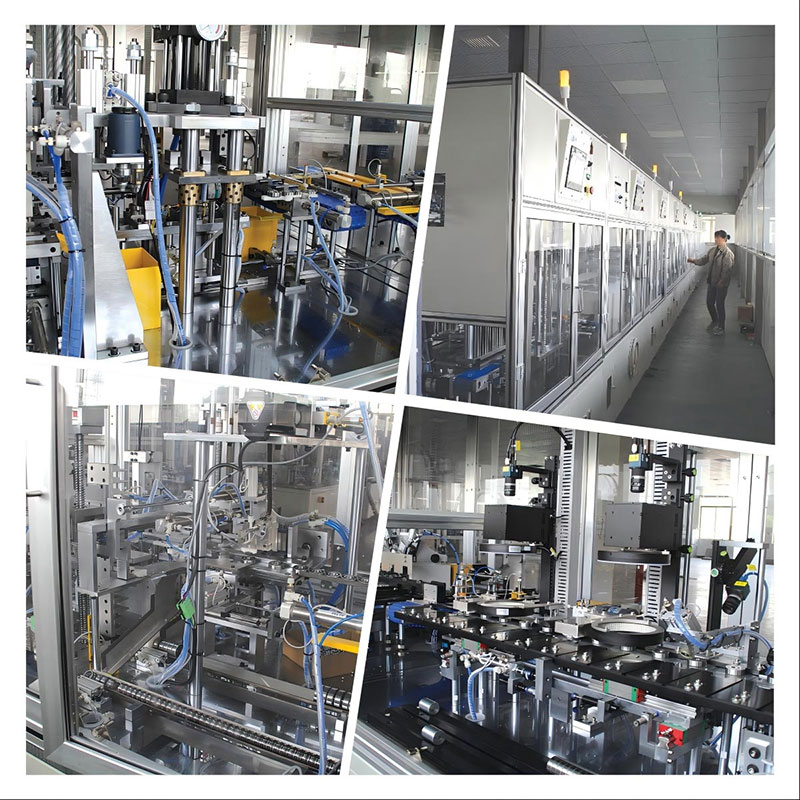

기술 제조 역량
BMT Bearings는 다음을 포함하는 표준화된 프로세스를 통해 1300 시리즈 자동 정렬 볼 베어링을 생산합니다.
- 생산 전 원료 스펙트럼 테스트
- 제어된 경도 목표를 통한 열처리
- 내부 및 외부 궤도의 CNC 연삭
- 예압/간극이 제어된 자동 조립
- 포장 전 주요 치수 100% 검사
검사 항목에는 일반적으로 다음이 포함됩니다.
- 보어 직경 및 외경 공차 확인
- 방사형 내부 틈새 측정
- 소음 및 진동 검사(주문 수준에 따라 무작위 배치 테스트 또는 전체 검사)
- 표면조도 및 경도검증
일반적인 응용 분야
1300 시리즈 자동 정렬 볼 베어링은 일반적으로 다음 분야에 사용됩니다.
- 전기 모터(산업용 및 가정용)
- 물 펌프 및 관개 시스템
- 농업 기계(예: 수확기, 가공 장비)
- 환기 및 냉각 시스템
- 경량 컨베이어 및 전송 장비
- 자동차 보조 메커니즘
이러한 응용 분야에서는 작동 중 정렬 불량이나 구조적 편향이 종종 발생하므로 안정적인 성능을 위해서는 자체 정렬 기능이 필수적입니다.
고객이 일반적으로 관심을 갖는 사항
설치 중 정렬 불량
→ 구형 외부 링은 각도 편차를 보상하여 샤프트 응력을 줄입니다.
모터 애플리케이션의 베어링 소음
→ 정밀한 연삭과 제어된 간격은 비정상적인 진동원을 줄이는 데 도움이 됩니다.
연속 부하 시 짧은 서비스 수명
→ 열처리된 강철과 최적화된 내부 형상으로 내피로성이 향상됩니다.
배치 간 품질이 불안정함
→ 표준화된 생산 라인과 검사 절차로 반복 가능한 치수 관리가 보장됩니다.
품질 관리 시스템
각 생산 배치는 다음을 포함하여 추적 가능한 품질 시스템에 따라 관리됩니다.
- 입고 자재 검사 기록
- 공정 중 치수 모니터링
- 선적 전 최종 검사 보고서
- 수출 주문에 대한 일괄 추적 라벨링
이를 통해 산업 고객은 반복 주문 전반에 걸쳐 일관성을 확인할 수 있습니다.
공급 및 맞춤화 옵션
우리는 다음을 지원합니다:
- OEM 브랜딩 및 포장
- 통관(C2, C3 또는 고객 정의 요구사항)
- 특정 환경에 대한 재질 및 경도 조정
- 유통업체를 위한 대량 수출 포장
왜 BMT 베어링인가?
BMT Bearings는 일회성 판매보다는 장기적인 산업 공급에 중점을 두고 있습니다. 당사의 생산 시스템은 OEM 및 유통업체 수준의 협력을 위한 일관된 치수 제어, 안정적인 배송 일정, 반복 가능한 제조 품질을 위해 설계되었습니다.
