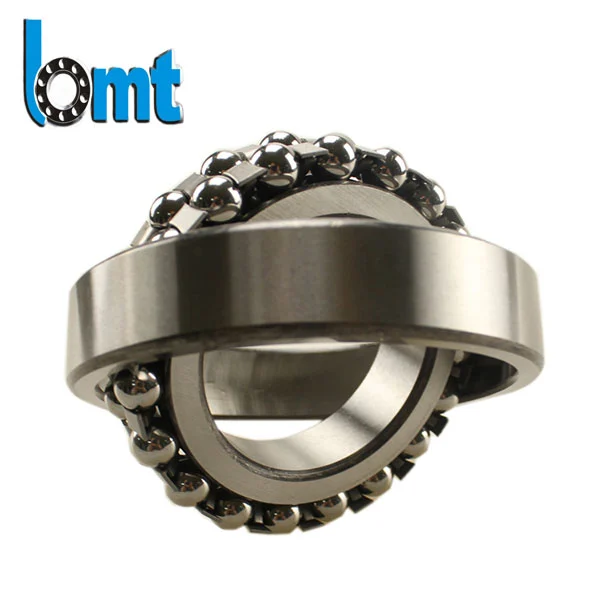

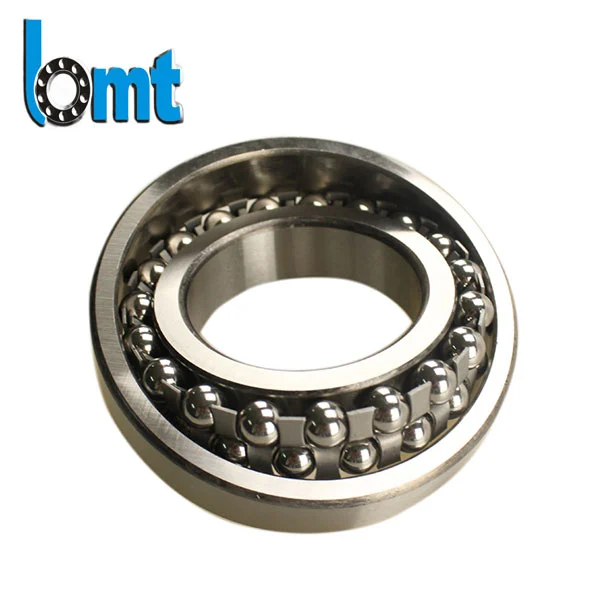

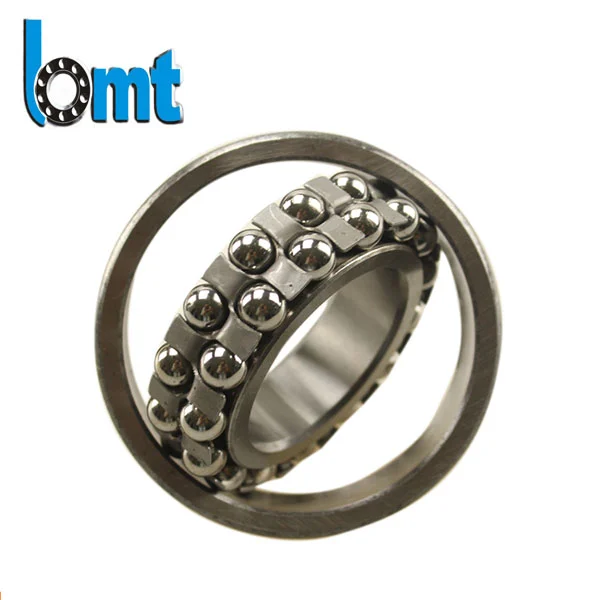

2300 시리즈 자동 정렬 볼 베어링

BMT 2300 시리즈 자동 정렬 볼 베어링은 샤프트 편향 및 하우징 오정렬이 발생하는 기계에 탁월한 신뢰성을 제공하기 위해 특별히 제작되었습니다. 이 베어링은 구형 윤곽의 외부 링이 있는 복렬 볼 설계를 얻기 위해 각도 편차를 최대 3°까지 자동으로 조정합니다. BMT 베어링은 낮은 마찰 회전과 연장된 서비스 수명을 보장합니다.

문의 보내기

제품 설명

제품특성

복열 볼 구조: 2300 시리즈 자동 정렬 볼 베어링의 두 줄의 강철 볼은 반경 방향 하중을 고르게 분산시켜 단열 구조보다 더 큰 하중 지지력을 제공합니다.

구형 외부 링 궤도: 성능 손실 없이 최대 3° 오정렬까지 자체 정렬 기능.

고탄소 크롬강 Gcr15: 정밀하게 열처리된 링과 볼은 피로와 마모에 강합니다.

케이지 옵션: 고온 환경을 위한 압축 강철 또는 조용한 작동 및 진동 감소를 위한 유리 섬유 강화 나일론 PA66 중에서 선택합니다.

보어 구성: 설치가 용이한 직선형(원통형) 또는 열박음 장착 및 축 위치 지정을 위한 테이퍼형(접미사 "K").

개방형 디자인, 경유로 사전 윤활 처리되어 있어 즉시 조립할 수 있습니다.

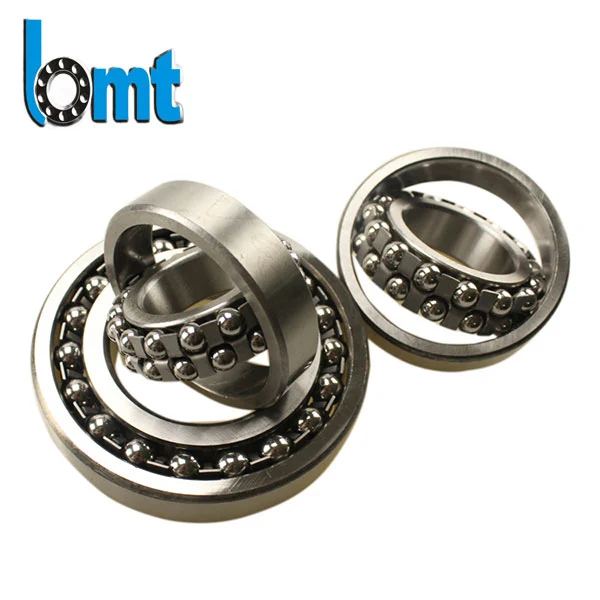

2300 Series Self Aligning Ball Bearings

기술적인 매개변수

베어링 모델	치수(mm)			기본정격하중(kN)		제한 속도(rpm)		무게
	d	D	B	Cr	코르	유지	기름	(kg)
2300	10	35	17	14.3	8.9	14,000	19,000	0.095
2301	12	37	17	13	7.8	13,000	18,000	0.11
2302	15	42	17	13.87	8.69	12,000	16,000	0.145
2303	17	47	19	18.62	12.54	11,000	15,000	0.195
2304	20	52	21	22.04	15.2	10,000	14,000	0.26
2305	25	62	24	29.93	21.28	9, 500	13,000	0.42
2306	30	72	27	38	28.98	8, 500	12,000	0.63
2307	35	80	31	48.45	36.1	8,000	11,000	0.88
2308	40	90	33	59.85	45.6	7, 200	10,000	1.2
2309	45	100	36	68.4	57	6, 700	9, 500	1.6
2310	50	110	40	85.5	71.25	6, 300	9,000	2.1
2311	55	120	43	98.8	85.5	6,000	8, 500	2.7
2312	60	130	46	114	100.7	5, 600	8,000	3.4
2313	65	140	48	123	108	5, 300	7, 500	4.2
2314	70	150	51	135	108	5,000	7,000	5.1
2315	75	160	55	142	126	4, 800	6, 700	6.2
2316	80	170	58	158	132	4, 500	6, 300	7.5
2317	85	180	60	168	145	4, 200	6,000	9
2318	90	190	64	185	165	4,000	5, 600	10.8
2319	95	200	67	198	180	3, 800	5, 300	12.5
2320	100	215	73	225	205	3, 600	5,000	15.2
2322	110	240	80	265	245	3, 400	4, 800	19.5
2324	120	260	86	295	275	3, 200	4, 500	24
2326	130	280	93	335	315	3,000	4, 200	29.5
2328	140	300	102	380	365	2, 800	4,000	36
2330	150	320	108	425	415	2, 600	3, 800	43.5

특정 애플리케이션 요구사항이나 맞춤형 솔루션에 대해서는 기술 지원팀에 문의하세요.

주요 판매 포인트

1. 자기 정렬

당사의 2300 시리즈 자동 정렬 볼 베어링은 각도 오정렬을 자동으로 보정하고 모서리 응력을 줄여 조기 고장을 방지할 수 있습니다.

2.향상된 방사형 용량

이중열 배열은 유사한 단일열 베어링에 비해 최대 60% 더 많은 반경 방향 부하 용량을 제공합니다.

3. 유지보수 감소

사전 윤활 및 개방형 설계로 빠른 검사가 가능합니다. 맞춤형 밀봉 변형으로 재윤활 간격이 연장됩니다.

5. 통합 용이성

당사의 베어링 표준화된 치수는 ISO 및 ABEC-3 공차를 준수하며 호환성과 단순화된 소싱을 보장합니다.

베어링 응용

산업용 기어박스: 2300 시리즈 자동 정렬 볼 베어링은 다단계 드라이브에서 높은 방사형 하중과 정렬 불량을 사용할 수 있습니다.

컨베이어 시스템: 다양한 하중과 샤프트 편향에서도 원활한 작동을 유지할 수 있습니다.

농업 기계:당사 베어링은 경운기 및 포장기의 높은 충격 하중과 정렬 문제를 견딜 수 있습니다.

광산 장비: 분쇄기 및 진동 스크린의 어려운 환경과 무거운 하중을 견딜 수 있습니다.

전기 모터 및 펌프: 당사 베어링은 장착 불일치 상황에서도 안정적이고 조용한 회전을 제공할 수 있습니다.

품질 보증

원료 검사: 당사의 QC는 GCr15 강철의 화학 성분 및 경도 테스트를 완벽하게 검사합니다.

열처리: 2300 시리즈 자동 정렬 볼 베어링은 우수한 피로 수명을 위해 균일한 템퍼링 및 담금질을 거칩니다.

조립 및 케이지 검사: 케이지 간격 및 볼과 궤도 접촉의 치수 검사.

성능 테스트:당사의 QC는 소음 및 진동 분석을 테스트합니다.

최종 감사: QC는 포장하기 전에 시각적 외관과 치수 공차를 100% 검사하도록 준비합니다.

고객의 우려

1. 정렬 불량: "베어링이 샤프트 또는 하우징 정렬 불량을 견딜 수 있습니까?"

예, 부하 용량을 줄이지 않고 최대 3°까지 자체 정렬됩니다.

2. 부하 용량: "내 중부하 작업의 방사형 부하를 처리할 수 있습니까?"

예, 이중 열 및 강화 강철은 무거운 방사형 용량에 적합합니다.

3.진동 및 소음: "고속에서 작동이 원활합니까?"

유리섬유가 33% 함유된 나일론 케이지와 정밀한 간격으로 진동과 소음을 최소화합니다.

4.부식 및 오염: "먼지나 습기는 어떻습니까?"

2300 2RS가 최선의 선택이며 윤활 홈은 먼지를 방지하는 데 도움이 됩니다. 고객은 맞춤형 씰에 대해 BMT Company에 문의할 수 있습니다.

5. 유지 관리: "얼마나 자주 기름칠을 해야 합니까?"

표준 개방형 베어링: 3~6개월마다(RPM 및 환경에 따라 다름) 밀봉 버전은 최대 12개월까지 가능합니다.

성능을 위한 사용 지침

1. 선택 : 샤프트 직경과 작동 온도에 따라 다양한 보어 크기와 클리어런스를 선택할 수 있습니다. 베어링은 고속 응용 분야에 C3을 사용합니다.

2. 장착: 클라이언트는 설치 전에 샤프트와 하우징을 깨끗하게 유지해야 합니다. 테이퍼 보어 크기의 경우 클라이언트는 베어링을 80°C로 가열하고 적절한 장착 도구를 사용하여 장착해야 합니다.

3.윤활: 우리는 좋은 품질의 리튬 복합체 또는 폴리우레아 그리스를 적용하도록 설계합니다.

4. 정렬 확인: 고객은 설치 및 서비스 중에 각도 정렬 불량이 3° 미만인지 확인해야 합니다.

5. 환경 보호: 먼지가 많거나 습한 환경의 경우 외부 고무 씰을 추가하도록 설계할 수 있습니다.
