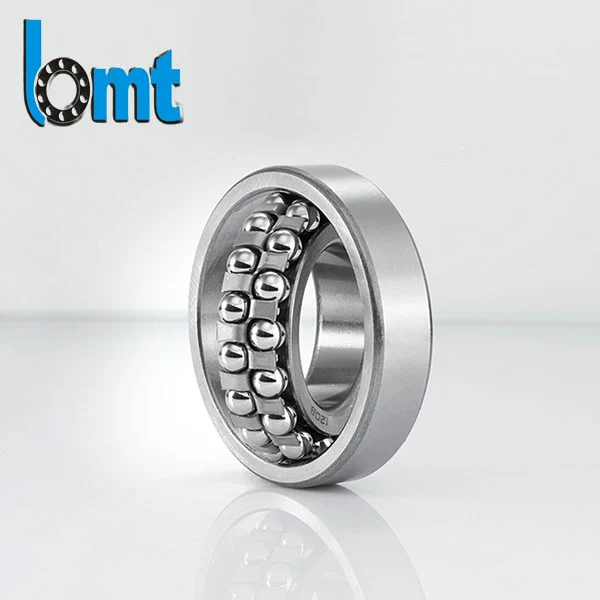

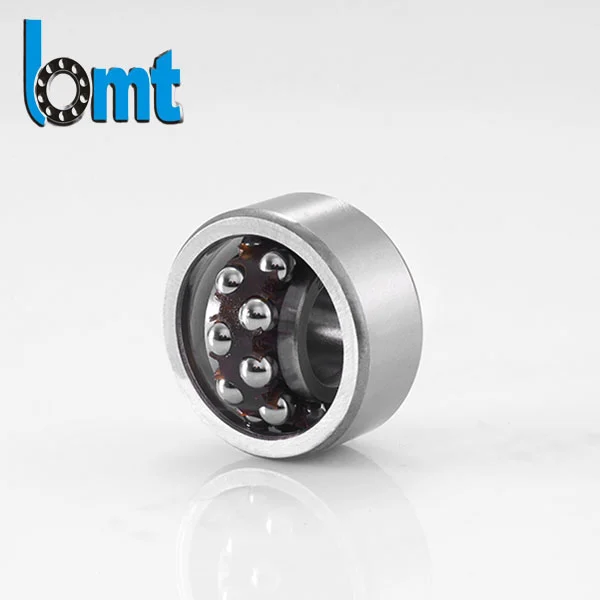

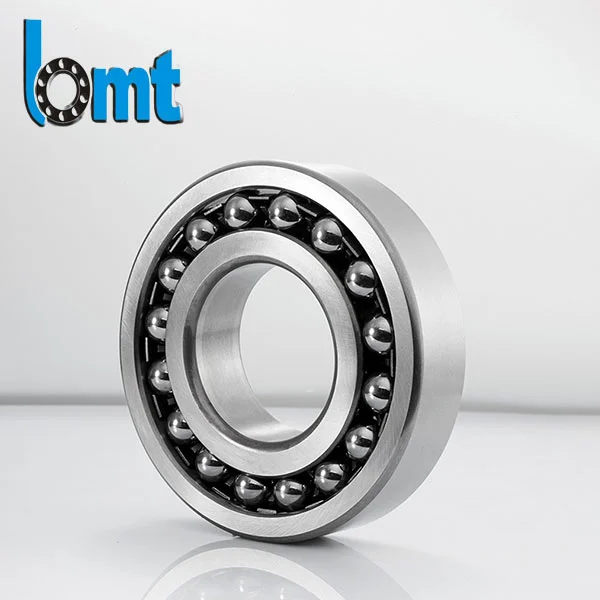

2200 시리즈 자동 정렬 볼 베어링

2200 시리즈 자동 정렬 볼 베어링은 샤프트 정렬 불량, 설치 편차 및 진동이 불가피한 까다로운 산업 응용 분야에 적합합니다. 수십 년간의 정밀 엔지니어링 경험을 바탕으로 제작된 이 베어링은 실제 작동 조건에서 안정적인 회전, 낮은 마찰 및 긴 서비스 수명을 제공합니다. 각 베어링은 엄격한 ISO 및 IATF 품질 표준에 따라 제조되며 자동화된 연삭 및 검사 프로세스를 사용하여 치수 정확성과 성능 안정성을 보장합니다.

문의 보내기

제품 설명

실제 산업용 장비에서는 완벽한 정렬이 거의 없습니다. 샤프트 편향, 설치 공차 및 구조적 진동은 베어링 수명에 직접적인 영향을 미치는 일반적인 문제입니다.

BMT 베어링의 2200 시리즈 자동 정렬 볼 베어링은 이러한 작업 조건에 맞게 정확하게 개발되어 정렬이 이상적이지 않은 경우에도 안정적인 회전을 제공합니다.

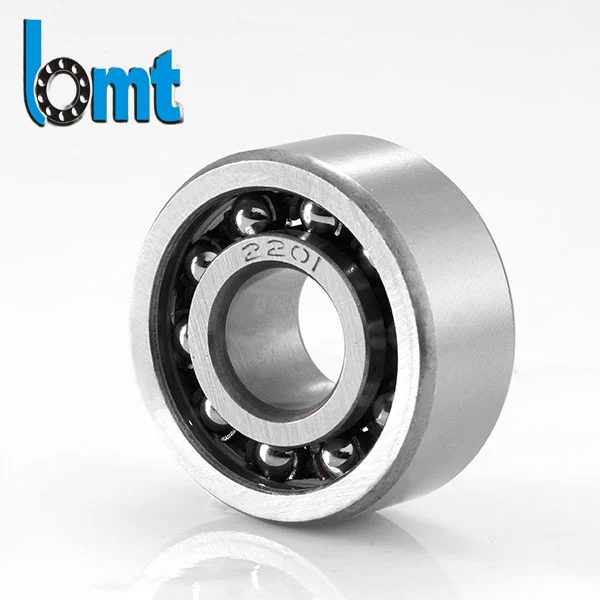

2200 Series Self Aligning Ball Bearings

기술적인 매개변수

베어링 모델	치수(mm)			기본정격하중(kN)		제한 속도(rpm)		무게	정적 정격 하중
	d	D	B	Cr	코르	유지	기름	(kg)	공동 (kN)
2200	10	30	14	8.69	4.94	16,000	22,000	0.045	5.1
2201	12	32	14	8.84	5.23	15,000	20,000	0.05	5.5
2202	15	35	14	9.88	6.37	14,000	19,000	0.06	6.2
2203	17	40	16	13.87	9.03	13,000	18,000	0.085	8.5
2204	20	47	18	17.1	12.07	12,000	16,000	0.13	11.2
2205	25	52	18	18.34	13.87	11,000	15,000	0.15	12.5
2206	30	62	20	24.7	19.76	10,000	14,000	0.22	17.5
2207	35	72	23	30.4	24.7	9, 500	13,000	0.32	22
2208	40	80	23	32.3	28.5	9,000	12,000	0.42	25
2209	45	85	23	34.2	31.83	8, 500	11,000	0.48	28
2210	50	90	23	35.63	34.68	8,000	10,000	0.55	30
2211	55	100	25	34.68	40.85	7, 500	9, 500	0.72	32.5
2212	60	110	28	54.15	55.58	7,000	9,000	0.9	45
2213	65	120	31	63.65	63.65	6, 700	8, 500	1.1	52
2214	70	125	31	66.03	69.83	6, 300	8,000	1.2	55
2215	75	130	31	69.83	76	6,000	7, 500	1.3	58
2216	80	140	33	76	85.5	5, 600	7,000	1.55	62
2217	85	150	36	88.35	100.7	5, 300	6, 700	1.9	70
2218	90	160	40	106.4	115.9	5,000	6, 300	2.3	80
2219	95	170	43	118	130	4, 800	6,000	2.7	88
2220	100	180	46	130	145	4, 500	5, 600	3.2	95
2222	110	200	53	158	175	4, 200	5, 300	4.5	115
2224	120	215	58	185	205	3, 800	5,000	5.8	135
2226	130	230	64	215	240	3, 600	4, 800	7.2	155
2228	140	250	68	245	275	3, 400	4, 500	9	175
2230	150	270	73	280	315	3, 200	4, 200	11.5	200

특정 애플리케이션 요구 사항이나 맞춤형 솔루션에 대해서는 기술 지원팀에 문의하세요.

엔지니어링 컨셉

이 시리즈는구형 외부 궤도가 있는 복열 볼 구조, 제한된 각도 범위 내에서 내부 어셈블리가 자동으로 조정될 수 있습니다.

정렬 불량에 저항하는 대신 베어링은 다음과 같이 설계되었습니다.흡수하고 보상한다, 내부 응력을 줄이고 기계적 안정성을 향상시킵니다.

이는 지속적인 부하와 다양한 설치 조건에서 작동하는 장비를 위한 실용적인 솔루션입니다.

성능 특성

유연한 자체 정렬 동작

베어링은 샤프트와 하우징 사이의 각도 편차를 자동으로 조정하여 모서리 하중과 조기 마모를 줄이는 데 도움이 됩니다.

부하가 걸려도 안정적인 작동

최적화된 내부 형상은 일관된 방사형 하중 분산을 지원하여 진동이나 충격 조건에서도 안정적인 성능을 보장합니다.

회전 중 소음 감소

정밀 연삭 및 제어된 조립 공정은 원활한 롤링 성능을 유지하는 데 도움이 되어 소음에 민감한 응용 분야에 적합합니다.

더 길어진 작동 수명

향상된 열처리 및 표면 마무리 공정은 마찰과 마모를 줄여 연속 작동 시스템의 수명을 연장합니다.

산업 호환성

이 구조는 광범위한 표준 산업용 하우징과 호환되므로 기존 장비 설계에 통합이 간단합니다.

제조능력

BMT Bearings에서는 여러 제조 기지에 걸쳐 자동화된 가공 및 검사 시스템을 통해 생산을 지원합니다.

주요 프로세스 제어에는 다음이 포함됩니다.

베어링강 재질 검증
열처리 일관성 모니터링
궤도 정밀 연삭 제어
동적 소음 및 진동 검사
포장 전 최종 치수 검사

각 단계는 산업 규모의 공급을 위해 반복 가능한 품질을 보장하도록 설계되었습니다.

일반적인 응용 분야

2200 시리즈 자동 정렬 볼 베어링은 일반적으로 다음 분야에 사용됩니다.

모터 및 발전기 시스템
섬유 생산 기계
농업 장비
컨베이어 및 전송 장치
펌프 및 유체 처리 시스템
일반 기계 자동화 장비

이러한 애플리케이션은 하나의 공통 요구 사항을 공유합니다.불완전한 정렬 조건에서도 안정적인 작동.

공급 이점

BMT Bearings는 다음을 통해 글로벌 산업 조달을 지원합니다.

OEM 크기 맞춤화
유연한 클리어런스 선택
브랜딩 및 패키징 솔루션
안정적인 양산 능력
수출형 물류지원

이를 통해 고객은 베어링을 제품 라인이나 유통 시스템에 직접 통합할 수 있습니다.

품질 접근 방식

최종검사만이 아닌 프로세스 중심의 시스템을 통해 품질을 관리합니다.

원자재 선택부터 최종 조립까지 모든 단계는 표준화된 엔지니어링 매개변수를 따르므로 생산 배치 전반에 걸쳐 일관성이 보장됩니다.

목표는 간단합니다.샘플뿐만 아니라 모든 배송에서 안정적인 성능을 제공합니다.

포장 및 수출 준비

안전한 해외 배송을 보장하기 위해 당사는 다음을 제공합니다.

부식 방지 처리
장기 보관을 위한 밀봉 포장 옵션
OEM 라벨링 및 바코드 지원
강화된 상자 및 팔레트로 운반된 배송

이는 장거리 운송 및 보관 중 위험을 줄이는 데 도움이 됩니다.

애플리케이션 인사이트

표준 강성 베어링과 비교하여 2200 시리즈는 다음과 같은 경우에 특히 적합합니다.

설치 정렬을 엄격하게 제어할 수 없습니다.
장비가 진동이나 변형을 받아 작동함
유지보수 간격이 길어질 것으로 예상됨
극도의 정밀도보다 시스템 안정성이 더 중요

BMT 베어링에 문의하세요

산업 생산, OEM 조립 또는 도매 공급을 위해 자동 정렬 볼 베어링을 소싱하는 경우 BMT Bearings는 글로벌 산업 요구에 맞는 일관된 제조 능력과 장기 공급 지원을 제공합니다.
