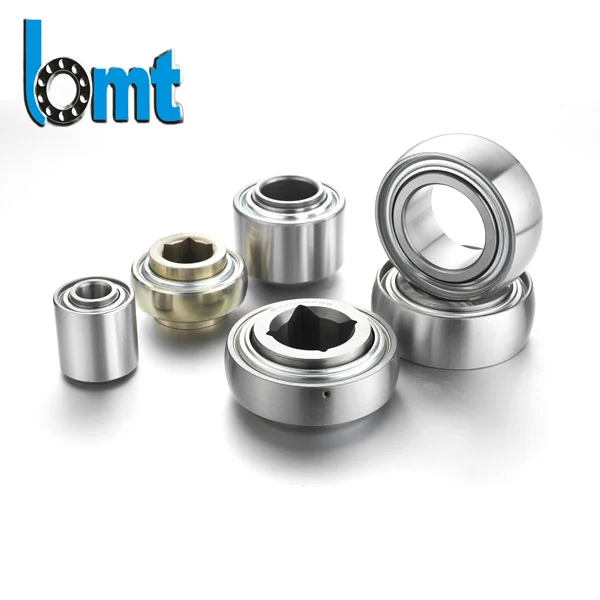

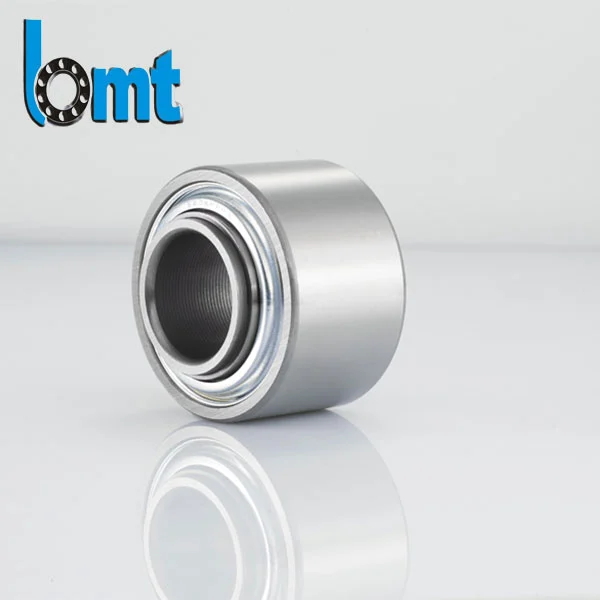

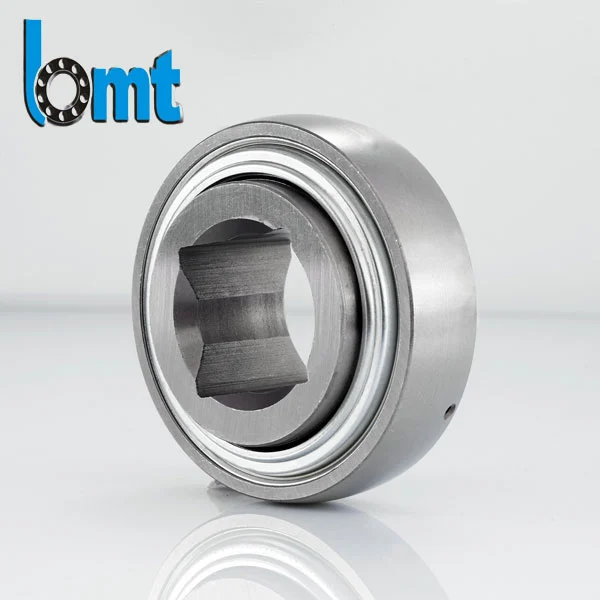

베어링 삽입

넓은 내부 링 베어링으로도 알려진 인서트 베어링은 하우징 베어링 응용 분야에 사용되도록 특별히 설계된 베어링 장치입니다. 이 베어링은 사전 윤활 및 밀봉되어 있어 설치 및 유지 관리가 쉽습니다. 이는 일반적으로 정렬이나 재윤활이 어려운 응용 분야에 사용됩니다. BMT Company는 다양한 산업의 요구를 충족시키기 위해 고성능, 정밀 가공 및 견고한 설계를 갖춘 광범위한 베어링을 제공합니다.

문의 보내기

제품 설명

제품특성

인서트 베어링은 구형 외부 표면을 갖고 있어 하우징 내에서 자체 정렬이 가능하고 오정렬을 보상할 수 있습니다. 일반적으로 샤프트 잠금을 위한 고정 나사, 편심 잠금 칼라 또는 테이퍼형 어댑터가 있습니다. BMT Company의 베어링에는 오염 물질을 방지하고 윤활을 유지하기 위해 고품질 씰이 함께 제공되어 까다로운 환경에서도 긴 서비스 수명을 보장합니다.

Insert Bearings

기술적인 매개변수

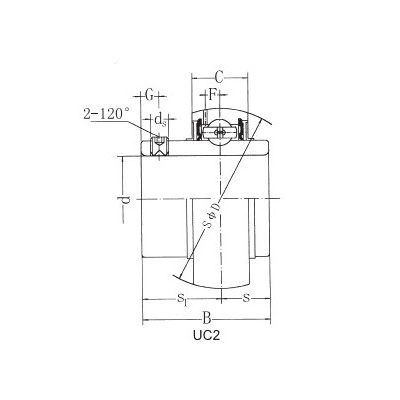

인서트 베어링:UC 시리즈
베어링 없음	축 직경 d	치수(mm)								동정격하중 N	정정격하중 N
베어링 없음	mm	D	B	C	S	S1	G	F	DS	동정격하중 N	정정격하중 N
UC201	12	47	31	17	12.7	18.3	4.8	3.7	M6x0.75	12800	6650
UC201-8		47	31	17	12.7	18.3	4.8	3.7	1/4-28UNF	12800	6650
UC202	15	47	31	17	12.7	18.3	4.8	3.7	M6x0.75	12800	6650
UC202-9		47	31	17	12.7	18.3	4.8	3.7	1/4-28UNF	12800	6650
UC202-10		47	31	17	12.7	18.3	4.8	3.7	1/4-28UNF	12800	6650
UC203	17	47	31	17	12.7	18.3	4.8	3.7	M6x0.75	12800	6650
UC203-11		47	31	17	12.7	18.3	4.8	3.7	1/4-28UNF	12800	6650
UC204	20	47	31	17	12.7	18.3	4.8	3.7	M6x0.75	12800	6650
UC204-12		47	31	17	12.7	18.3	4.8	3.7	1/4-28UNF	12800	6650
UC205	25	52	34.1	17	14.3	19.8	5	3.9	M6x0.75	14000	7850
UC205-13		52	34.1	17	14.3	19.8	5	3.9	1/4-28UNF	14000	7850
UC205-14		52	34.1	17	14.3	19.8	5	3.9	1/4-28UNF	14000	7850
UC205-15		52	34.1	17	14.3	19.8	5	3.9	1/4-28UNF	14000	7850
UC205-16		52	34.1	17	14.3	19.8	5	3.9	1/4-28UNF	14000	7850
UC206	30	62	38.1	19	15.9	22.2	5	5	M6x0.75	19500	11300
UC206-17		62	38.1	19	15.9	22.2	5	5	1/4-28UNF	19500	11300
UC206-18		62	38.1	19	15.9	22.2	5	5	1/4-28UNF	19500	11300
UC206-19		62	38.1	19	15.9	22.2	5	5	1/4-28UNF	19500	11300
UC206-20		62	38.1	19	15.9	22.2	5	5	1/4-28UNF	19500	11300
UC207	35	72	42.9	20	17.5	25.4	7	5.7	M8x1	25700	15300
UC207-20		72	42.9	20	17.5	25.4	7	5.7	5/16-24UNF	25700	15300
UC207-21		72	42.9	20	17.5	25.4	7	5.7	5/16-24UNF	25700	15300
UC207-22		72	42.9	20	17.5	25.4	7	5.7	5/16-24UNF	25700	15300
UC207-23		72	42.9	20	17.5	25.4	7	5.7	5/16-24UNF	25700	15300
UC208	40	80	49.2	21	19	30.2	8	6.2	M8x1	29500	18100
UC208-24		80	49.2	21	19	30.2	8	6.2	5/16-24UNF	29500	18100
UC208-25		80	49.2	21	19	30.2	8	6.2	5/16-24UNF	29500	18100
UC209	45	85	49.2	22	19	30.2	8	6.4	M8x1	31600	20600
UC209-26		85	49.2	22	19	30.2	8	6.4	5/16-24UNF	31600	20600
UC209-27		85	49.2	22	19	30.2	8	6.4	5/16-24UNF	31600	20600
UC209-28		85	49.2	22	19	30.2	8	6.4	5/16-24UNF	31600	20600
UC210	50	90	51.6	24	19	32.6	10	6.5	M10x1	35000	23200
UC210-29		90	51.6	24	19	32.6	10	6.5	3/8-24UNF	35000	23200
UC210-30		90	51.6	24	19	32.6	10	6.5	3/8-24UNF	35000	23200
UC210-31		90	51.6	24	19	32.6	10	6.5	3/8-24UNF	35000	23200
UC210-32		90	51.6	24	19	32.6	10	6.5	3/8-24UNF	35000	23200
UC211	55	100	55.6	25	22.2	33.4	10	7	M10x1	43500	29200
UC211-32		100	55.6	25	22.2	33.4	10	7	3/8-24UNF	43500	29200
UC211-33		100	55.6	25	22.2	33.4	10	7	3/8-24UNF	43500	29200
UC211-34		100	55.6	25	22.2	33.4	10	7	3/8-24UNF	43500	29200
UC211-35		100	55.6	25	22.2	33.4	10	7	3/8-24UNF	43500	29200
UC212	60	110	65.1	27	25.4	39.7	10	7.6	M10x1	47700	32900
UC212-36		110	65.1	27	25.4	39.7	10	7.6	3/8-24UNF	47700	32900
UC212-37		110	65.1	27	25.4	39.7	10	7.6	3/8-24UNF	47700	32900
UC212-38		110	65.1	27	25.4	39.7	10	7.6	3/8-24UNF	47700	32900
UC212-39		110	65.1	27	25.4	39.7	10	7.6	3/8-24UNF	47700	32900
UC213	65	120	65.1	28	25.4	39.7	10	8.5	M10X1	57500	40000
UC213-40		120	65.1	28	25.4	39.7	10	8.5	3/8-24UNF	57500	40000
UC213-41		120	65.1	28	25.4	39.7	10	8.5	3/8-24UNF	57500	40000
UC214	70	125	74.6	29	30.2	44.4	12	8.9	M12x1.5	60800	45000
UC214-42		125	74.6	29	30.2	44.4	12	8.9	7/16-20UNF	60800	45000
UC214-43		125	74.6	29	30.2	44.4	12	8.9	7/16-20UNF	60800	45000
UC214-44		125	74.6	29	30.2	44.4	12	8.9	7/16-20UNF	60800	45000
UC215	75	130	77.8	30	33.3	44.5	12	9.2	M12X1.5	66000	49500
UC215-45		130	77.8	30	33.3	44.5	12	9.2	7/16-20UNF	66000	49500
UC215-46		130	77.8	30	33.3	44.5	12	9.2	7/16-20UNF	66000	49500
UC215-47		130	77.8	30	33.3	44.5	12	9.2	7/16-20UNF	66000	49500
UC215-48		130	77.8	30	33.3	44.5	12	9.2	7/16-20UNF	66000	49500
UC216	80	140	82.6	32	33.3	49.3	12	9.5	M12x1.5	71500	54200
UC216-49		140	82.6	32	33.3	49.3	12	9.5	7/16-20UNF	71500	54200
UC216-50		140	82.6	32	33.3	49.3	12	9.5	7/16-20UNF	71500	54200
UC216-51		140	82.6	32	33.3	49.3	12	9.5	7/16-20UNF	71500	54200
UC217	85	150	85.7	34	34.1	51.6	12	10.2	M12x1.5	83500	64000
UC217-52		150	85.7	34	34.1	51.6	12	10.2	7/16-20UNF	83500	64000
UC217-53		150	85.7	34	34.1	51.6	12	10.2	7/16-20UNF	83500	64000
UC217-55		150	85.7	34	34.1	51.6	12	10.2	7/16-20UNF	83500	64000
UC218	90	160	96	36	39.7	56.3	12	11.2	M12x1.5	96000	71500
UC218-56		160	96	36	39.7	56.3	12	11.2	1/2-20UNF	96000	71500
UC305	25	62	38	20	15	23	6	5.4	M61	22400	11500
UC305-13		62	38	20	15	23	6	5.4	1/4-28UNF	22400	11500
UC305-14		62	38	20	15	23	6	5.4	1/4-28UNF	22400	11500
UC305-15		62	38	20	15	23	6	5.4	1/4-28UNF	22400	11500
UC305-16		62	38	20	15	23	6	5.4	1/4-28UNF	22400	11500
C306	30	72	43	23	17	26	6	5.7	M6X1	26700	15000
UC306-17		72	43	23	17	26	6	5.7	1/4-28UNF	26700	15000
UC306-18		72	43	23	17	26	6	5.7	1/4-28UNF	26700	15000
UC306-19		72	43	23	17	26	6	5.7	1/4-28UNF	26700	15000
UC307	35	80	48	25	19	29	8	6.2	M8X1	33500	19100
UC307-20		80	48	25	19	29	8	6.2	5/16-24UNF	33500	19100
UC307-21		80	48	25	19	29	8	6.2	5/16-24UNF	33500	19100
UC307-22		80	48	25	19	29	8	6.2	5/16-24UNF	33500	19100
UC307-23		80	48	25	19	29	8	6.2	5/16-24UNF	33500	19100
C308	40	90	52	27	19	33	10	7	M10X1	40500	24000
UC308-24		90	52	27	19	33	10	7	3/8-24UNF	40500	24000
UC308-25		90	52	27	19	33	10	7	3/8-24UNF	40500	24000
UC309	45	100	57	30	22	35	10	7.8	M10X1	52800	31800
UC309-26		100	57	30	22	35	10	7.8	3/8-24UNF	52800	31800
UC309-27		100	57	30	22	35	10	7.8	3/8-24UNF	52800	31800
UC309-28		100	57	30	22	35	10	7.8	3/8-24UNF	52800	31800
UC310	50	110	61	32	22	39	12	8.5	M12X1.5	61800	37900
UC310-29		110	61	32	22	39	12	8.5	1/2-20UNF	61800	37900
UC310-30		110	61	32	22	39	12	8.5	1/2-20UNF	61800	37900
UC310-31		110	61	32	22	39	12	8.5	1/2-20UNF	61800	37900
UC311	55	120	66	34	25	41	12	9.2	M12X1.5	71500	44700
UC311-32		120	66	34	25	41	12	9.2	1/2-20UNF	71500	44700
UC311-33		120	66	34	25	41	12	9.2	1/2-20UNF	71500	44700
UC311-34		120	66	34	25	41	12	9.2	1/2-20UNF	71500	44700
UC311-35		120	66	34	25	41	12	9.2	1/2-20UNF	71500	44700
UC312	60	130	71	36	26	45	12	9.8	M12X1.5	81700	51800
UC312-36		130	71	36	26	45	12	9.8	1/2-20UNF	81700	51800
UC312-37		130	71	36	26	45	12	9.8	1/2-20UNF	81700	51800
UC312-38		130	71	36	26	45	12	9.8	1/2-20UNF	81700	51800
UC312-39		130	71	36	26	45	12	9.8	1/2-20UNF	81700	51800
UC313	65	140	75	38	30	45	12	10.5	M12X1.5	92500	60000
UC313-40		140	75	38	30	45	12	10.5	1/2-20UNF	92500	60000
UC313-41		140	75	38	30	45	12	10.5	1/2-20UNF	92500	60000
UC314	70	150	78	40	33	45	12	11.1	M12X1.5	104500	68000
UC314-42		150	78	40	33	45	12	11.1	1/2-20UNF	104500	68000
UC314-43		150	78	40	33	45	12	11.1	1/2-20UNF	104500	68000
UC314-44		150	78	40	33	45	12	11.1	1/2-20UNF	104500	68000
UC315	75	160	82	42	32	50	14	11.8	M14X1.5	113000	77000
UC315-45		160	82	42	32	50	14	11.8	9/16-18UNF	113000	77000
UC315-46		160	82	42	32	50	14	11.8	9/16-18UNF	113000	77000
UC315-47		160	82	42	32	50	14	11.8	9/16-18UNF	113000	77000
UC315-48		160	82	42	32	50	14	11.8	9/16-18UNF	113000	77000
UC316	80	170	86	44	34	52	14	12.5	M14X1.5	123000	86500
UC316-49		170	86	44	34	52	14	12.5	9/16-18UNF	123000	86500
UC316-50		170	86	44	34	52	14	12.5	9/16-18UNF	123000	86500
UC316-51		170	86	44	34	52	14	12.5	9/16-18UNF	123000	86500
UC317	85	180	96	46	40	56	16	13.1	M16X1.5	132600	96500
UC318	90	190	96	48	40	56	16	13.8	M16X1.5	144000	108000
UC319	95	200	103	50	41	62	16	14.7	M16X1.5	156600	122000
UC320	100	215	108	54	42	66	18	15.7	M18X1.5	17300	141000
UC322	110	240	117	60	46	71	18	17.7	M18X1.5	205000	179000
UC324	120	260	126	64	51	75	18	19	M18x1.5	227000	207000
UC326	130	280	135	68	54	81	20	20	M20x1.5	253000	241000
UC328	140	300	145	72	59	86	20	22	M20x1.5	274000	272000

삽입 베어링:UCX
베어링 없음	축 직경 d	치수(mm)									동정격하중 N	정정격하중 N
베어링 없음	mm	D	비	BE	r	n	m	G	DS	T	동정격하중 N	정정격하중 N
UCX05	25	62	38.1	19	1.5	15.9	22.2	5	M6X0.75	5	1540	1020
UCX05-13		62	38.1	19	1.5	15.9	22.2	5	1/4-28 UNF	5	1540	1020
UCX05-14		62	38.1	19	1.5	15.9	22.2	5	1/4-28 UNF	5	1540	1020
UCX05-15		62	38.1	19	1.5	15.9	22.2	5	1/4-28 UNF	5	1540	1020
UCX05-16		62	38.1	19	1.5	15.9	22.2	5	1/4-28 UNF	5	1540	1020
UCX06	30	72	42.9	20	2	17.5	25.4	6	M8X 1	5.7	2030	1400
UCX06-17		72	42.9	20	2	17.5	25.4	6	5/16-24 UNF	5.7	2030	1400
UCX06-18		72	42.9	20	2	17.5	25.4	6	5/16-24 UNF	5.7	2030	1400
UCX06-19		72	42.9	20	2	17.5	25.4	6	5/16-24 UNF	5.7	2030	1400
UCX06-20		72	42.9	20	2	17.5	25.4	6	5/16-24 UNF	5.7	2030	1400
UCX07	35	80	49.2	21	2	19	30.2	8	M8X 1	6.2	2300	1600
UCX07-20		80	49.2	21	2	19	30.2	8	5/16-24 UNF	6.2	2300	1600
UCX07-21		80	49.2	21	2	19	30.2	8	5/16-24 UNF	6.2	2300	1600
UCX07-22		80	49.2	21	2	19	30.2	8	5/16-24 UNF	6.2	2300	1600
UCX07-23		80	49.2	21	2	19	30.2	8	5/16-24 UNF	6.2	2300	1600
UCX08	40	85	49.2	22	2	19	30.2	8	M8X 1	6.4	2560	1810
UCX08-24		85	49.2	22	2	19	30.2	8	5/16-24 UNF	6.4	2560	1810
UCX08-25		85	49.2	22	2	19	30.2	8	5/16-24 UNF	6.4	2560	1810
UCX09	45	90	51.6	24	2	19	32.6	10	M10X1. 25	6.5	2750	2020
UCX09-26		90	51.6	24	2	19	32.6	10	3/8-24 UNF	6.5	2750	2020
UCX09-27		90	51.6	24	2	19	32.6	10	3/8-24 UNF	6.5	2750	2020
UCX09-28		90	51.6	24	2	19	32.6	10	3/8-24 UNF	6.5	2750	2020
UCX10	50	100	55.6	25	2.5	22.2	33.4	10	M10X1. 25	7	3400	2550
UCX10-29		100	55.6	25	2.5	22.2	33.4	10	3/8-24 UNF	7	3400	2550
UCX10-30		100	55.6	25	2.5	22.2	33.4	10	3/8-24 UNF	7	3400	2550
UCX10-31		100	55.6	25	2.5	22.2	33.4	10	3/8-24 UNF	7	3400	2550
UCX10-32		100	55.6	25	2.5	22.2	33.4	10	3/8-24 UNF	7	3400	2550
UCX11	55	110	65.1	27	2.5	25.4	39.7	10	M10X1. 25	7.6	4100	3150
UCX11-32		110	65.1	27	2.5	25.4	39.7	10	3/8-24 UNF	7.6	4100	3150
UCX11-33		110	65.1	27	2.5	25.4	39.7	10	3/8-24 UNF	7.6	4100	3150
UCX11-34		110	65.1	27	2.5	25.4	39.7	10	3/8-24 UNF	7.6	4100	3150
UCX11-35		110	65.1	27	2.5	25.4	39.7	10	3/8-24 UNF	7.6	4100	3150
UCX12	60	120	65.1	28	2.5	25.4	39.7	10	M10X1. 25	8.9	4480	3470
UCX12-36		120	65.1	28	2.5	25.4	39.7	10	3/8-24 UNF	8.9	4480	3470
UCX12-37		120	65.1	28	2.5	25.4	39.7	10	3/8-24 UNF	8.9	4480	3470
UCX12-38		120	65.1	28	2.5	25.4	39.7	10	3/8-24 UNF	8.9	4480	3470
UCX12-39		120	65.1	28	2.5	25.4	39.7	10	3/8-24 UNF	8.9	4480	3470
UCX13	65	125	74.6	30	2.5	30.2	44.4	12	M12X1 . 5	8.9	4870	3810
UCX13-40		125	74.6	30	2.5	30.2	44.4	12	7/16-20 UNF	8.9	4870	3810
UCX13-41		125	74.6	30	2.5	30.2	44.4	12	7/16-20 UNF	8.9	4870	3810
UCX14	70	130	77.8	32	2.5	33.3	44.5	12	M12X 1 . 5	8.9	5200	4200
UCX14-42		130	77.8	32	2.5	33.3	44.5	12	7/16-20 UNF	8.9	5200	4200
UCX14-43		130	77.8	32	2.5	33.3	44.5	12	7/16-20 UNF	8.9	5200	4200
UCX14-44		130	77.8	32	2.5	33.3	44.5	12	7/16-20 UNF	8.9	5200	4200
UCX15	75	140	82.6	33	3	33.3	49.3	14	M12X 1 . 5	9.6	5700	4550
UCX15-45		140	82.6	33	3	33.3	49.3	14	7/16-20 UNF	9.6	5700	4550
UCX15-46		140	82.6	33	3	33.3	49.3	14	7/16-20 UNF	9.6	5700	4550
UCX15-47		140	82.6	33	3	33.3	49.3	14	7/16-20 UNF	9.6	5700	4550
UCX15-48		140	82.6	33	3	33.3	49.3	14	7/16-20 UNF	9.6	5700	4550
UCX16	80	150	85.7	35	3	34.1	51.6	14	M12X1 . 5	10	6600	5320
UCX16-50		150	85.7	35	3	34.1	51.6	14	7/16-20 UNF	10	6600	5320
UCX17	85	160	96	37	3	39.7	56.3	15	M12X1 . 5	11	7550	6170
UCX17-52		160	96	37	3	39.7	56.3	15	7/16-20 UNF	11	7550	6170
UCX18	90	170	104	38	3	42.9	61.1	14	M14X1 . 5	11.9	11122	8449
UCX18-56		170	104	38	3	42.9	61.1	14	1/2-20 UNF	11.9	11122	8449
UCX20	100	190	117.5	42	3.5	49.2	68.3	16	M16x1.5	13	13570	10714
UCX20-63		190	117.5	42	3.5	49.2	68.3	16	5/8-18 UNF	13	13570	10714
UCX20-64		190	117.5	42	3.5	49.2	68.3	16	5/8-18 UNF	13	13570	10714

삽입 베어링:HC
베어링 번호	축 직경 d	치수(mm)										다이나미	공전
베어링 번호	(mm)	D	지하 1층	B	C	S	G	B5	d3	F	DS	c 정격하중 N	정격하중 N
HC201	12	47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	M6x1	12800	6650
HC201-8		47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	1/4-28UNF	12800	6650
HC202	15	47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	M6x1	12800	6650
HC202-9		47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	1/4-28UNF	12800	6650
HC202-10		47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	1/4-28UNF	12800	6650
HC203	17	47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	M6x1	12800	6650
HC203-11		47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	1/4-28UNF	12800	6650
HC204	20	47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	M6x1	12800	6650
Hc204-12		47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	1/4-28UNF	12800	6650
HC205	25	52	44.4	34.9	17	17.5	4.8	13.5	38.1	3.9	M6x1	14000	7850
HC205-13		52	44.4	34.9	17	17.5	4.8	13.5	38.1	3.9	1/4-28UNF	14000	7850
HC205-14		52	44.4	34.9	17	17.5	4.8	13.5	38.1	3.9	1/4-28UNF	14000	7850
HC205-15		52	44.4	34.9	17	17.5	4.8	13.5	38.1	3.9	1/4-28UNF	14000	7850
HC205-16		52	44.4	34.9	17	17.5	4.8	13.5	38.1	3.9	1/4-28UNF	14000	7850
HC206	30	62	48.4	36.5	19	18.3	6	15.9	44.5	5	M8x1	19510	11300
HC206-17		62	48.4	36.5	19	18.3	6	15.9	44.5	5	5/16-24UNF	19510	11300
HC206-18		62	48.4	36.5	19	18.3	6	15.9	44.5	5	5/16-24UNF	19510	11300
HC206-19		62	48.4	36.5	19	18.3	6	15.9	44.5	5	5/16-24UNF	19510	11300
HC206-20		62	48.4	36.5	19	18.3	6	15.9	44.5	5	5/16-24UNF	19510	11300
HC207	35	72	51.1	37.6	20	18.8	6.8	17.5	55.6	5.7	M8x1	25700	15300
HC207-20			51.1	37.6	20	18.8	6.8	17.5	55.6	5.7	5/16-24UNF	25700	15300
HC207-21			51.1	37.6	20	18.8	6.8	17.5	55.6	5.7	5/16-24UNF	25700	15300
HC207-22			51.1	37.6	20	18.8	6.8	17.5	55.6	5.7	5/16-24UNF	25700	15300
HC207-23			51.1	37.6	20	18.8	6.8	17.5	55.6	5.7	5/16-24UNF	25700	15300
HC208	40	80	56.3	42.8	21	21.4	6.8	18.3	60.3	6.2	M8×1	29500	18100
HC208-24		80	56.3	42.8	21	21.4	6.8	18.3	60.3	6.2	5/16-24UNF	29500	18100
HC208-25		80	56.3	42.8	21	21.4	6.8	18.3	60.3	6.2	5/16-24UNF	29500	18100
HC209	45	85	56.3	42.8	22	21.4	6.8	18.3	63.5	6.4	M8x1	31600	20600
HC209-26		85	56.3	42.8	22	21.4	6.8	18.3	63.5	6.4	5/16-24UNF	31600	20600
HC209-27		85	56.3	42.8	22	21.4	6.8	18.3	63.5	6.4	5/16-24UNF	31600	20600
HC209-28		85	56.3	42.8	22	21.4	6.8	18.3	63.5	6.4	5/16-24UNF	31600	20600
HC210	50	90	62.7	49.2	24	24.6	6.8	18.3	69.9	6.5	M8×1	35000	23200
HC210-29		90	62.7	49.2	24	24.6	6.8	18.3	69.9	6.5	5/16-24UNF	35000	23200
HC210-30		90	62.7	49.2	24	24.6	6.8	18.3	69.9	6.5	5/16-24UNF	35000	23200
HC210-31		90	62.7	49.2	24	24.6	6.8	18.3	69.9	6.5	5/16-24UNF	35000	23200
HC210-32		90	62.7	49.2	24	24.6	6.8	18.3	69.9	6.5	5/16-24UNF	35000	23200
HC211	55	100	71.4	55.5	25	27.8	8	20.7	76.2	7	M10x1	43500	29200
HC211-32		100	71.4	55.5	25	27.8	8	20.7	76.2	7	3/8-24UNF	43500	29200
HC211-33		100	71.4	55.5	25	27.8	8	20.7	76.2	7	3/8-24UNF	43500	29200
HC211-34		100	71.4	55.5	25	27.8	8	20.7	76.2	7	3/8-24UNF	43500	29200
HC211-35		100	71.4	55.5	25	27.8	8	20.7	76.2	7	3/8-24UNF	43500	29200
HC212	60	110	77.8	61.9	27	31	8	22.3	84.2	7.6	M10x1	47700	32900
HC212-36		110	77.8	61.9	27	31	8	22.3	84.2	7.6	3/8-24UNF	47700	32900
HC212-37		110	77.8	61.9	27	31	8	22.3	84.2	7.6	3/8-24UNF	47700	32900
HC212-38		110	77.8	61.9	27	31	8	22.3	84.2	7.6	3/8-24UNF	47700	32900
HC212-39		110	77.8	61.9	27	31	8	22.3	84.2	7.6	3/8-24UNF	47700	32900
HC213	65	120	85.7	68.6	28	34.1	8.5	23.5	86	8.5	M10x1	57500	40000
HC213-40		120	85.7	68.6	28	34.1	8.5	23.5	86	8.5	3/8-24UNF	57500	40000
HC213-41		120	85.7	68.6	28	34.1	8.5	23.5	86	8.5	3/8-24UNF	57500	40000
HC214	70	125	85.7	68.6	29	34.1	8.5	23.5	90	8.9	M10x1	60800	45000
HC214-42		125	85.7	68.6	29	34.1	8.5	23.5	90	8.9	3/8-24UNF	60800	45000
HC214-43		125	85.7	68.6	29	34.1	8.5	23.5	90	8.9	3/8-24UNF	60800	45000
HC214-44		125	85.7	68.6	29	34.1	8.5	23.5	90	8.9	3/8-24UNF	60800	45000
HC215	75	130	92.1	75	30	37.3	8.5	23.5	102	9.2	M10x1	66000	49500
HC215-45		130	92.1	75	30	37.3	8.5	23.5	102	9.2	3/8-24UNF	66000	49500
HC215-46		130	92.1	75	30	37.3	8.5	23.5	102	9.2	3/8-24UNF	66000	49500
HC215-47		130	92.1	75	30	37.3	8.5	23.5	102	9.2	3/8-24UNF	66000	49500
HC215-48		130	92.1	75	30	37.3	8.5	23.5	102	9.2	3/8-24UNF	66000	49500

삽입 베어링:UK200, 300
베어링 없음	축 직경 d	치수(mm)								동정격하중 N	정정격하중 N
베어링 없음	축 직경 d	D	L	d	비	BE	T	y	w	동정격하중 N	정정격하중 N
UK205	20	52	35	25	23	17	4.5	8	38	1100	710
UK206	25	62	38	30	26	19	5.1	8	45	1540	1020
UK207	30	72	43	35	27	20	5.8	9	52	2030	1400
UK208	35	80	46	40	29	21	6.2	10	58	2300	1600
UK209	40	85	50	45	30	22	6.5	11	65	2560	1810
UK210	45	90	55	50	31	23	6.5	12	70	2750	2020
UK211	50	100	59	55	33	24	7.3	12	75	3400	2550
UK212	55	110	62	60	36	26	7.7	13	80	4100	3150
UK213	60	120	65	65	38	27	8.3	14	85	4480	3470
UK215	65	130	73	75	41	30	9.2	15	98	5200	4200
UK216	70	140	78	80	44	32	9.6	17	105	5700	4550
UK217	75	150	82	85	46	34	10.5	18	110	6600	5320
UK218	80	160	86	90	49	36	11.1	18	120	7550	6170
UK305	20	62	35	25	26	21	6.1	8	38	2170	1120
UK306	25	72	38	30	29	23	6.7	8	45	2730	1530
UK307	30	80	43	35	31	25	7.4	9	52	3400	1960
UK308	35	90	46	40	34	27	8.2	10	58	4150	2440
UK309	40	100	50	45	37	30	9	11	65	5250	3000
UK310	45	110	55	50	40	32	10	12	70	6300	3900
UK311	50	120	59	55	43	34	10.7	12	75	7300	4600
UK312	55	130	62	60	46	36	11.5	13	80	8300	5300
UK313	60	140	65	65	48	38	12.2	14	85	9450	6100
UK315	65	160	73	75	54	42	13.8	15	98	11600	7800
UK316	70	170	78	80	57	44	14.5	17	105	12500	8800
UK317	75	180	82	85	60	46	15	18	110	13500	9800
UK318	80	190	86	90	63	48	15.9	18	120	14600	10900
UK319	85	200	90	95	66	50	16.7	19	125	15600	12100
UK320	90	215	97	100	72	54	18	20	130	17700	14300
UK322	100	240	105	110	80	60	21	21	145	20900	18200
UK324	110	260	112	120	86	64	22	22	155	21100	18900
UK326	115	280	121	130	92	68	23	23	165	23400	21900
UK328	125	300	131	140	98	73	25	24	180	26000	25100

삽입 베어링: IN
베어링 번호	샤프트 직경	치수 mm 인치									동정격하중 N	정정격하중 N
베어링 번호	mm	D	지하 1층	B	C	S	G	B5	d3	DS	동정격하중 N	정정격하중 N
SA201	12	40	28.6	19.1	12	6	5	13.5	28.6	M6x0.75	9600	4600
SA201-8		40	28.6	19.1	12	6	5	13.5	28.6	1/4-28UNF	9600	4600
SA202	15	40	28.6	19.1	12	6	5	13.5	28.6	M6x0.75	9600	4600
SA202-9		40	28.6	19.1	12	6	5	13.5	28.6	1/4-28UNF	9600	4600
SA202-10		40	28.6	19.1	12	6	5	13.5	28.6	1/4-28UNF	9600	4600
SA203	17	40	28.6	19.1	12	6	5	13.5	28.6	M6x0.75	9600	4600
SA203-11		40	28.6	19.1	12	6	5	13.5	28.6	1/4-28UNF	9600	4600
SA204	20	47	29.5	20	14	7.5	5	13.5	33.3	M6x0.75	12800	6650
SA204-12		47	29.5	20	14	7.5	5	13.5	33.3	1/4-28UNF	12800	6650
SA205	25	52	30.5	21	15	7.5	5	13.5	38.1	M6x0.75	14000	7850
SA205-13		52	30.5	21	15	7.5	5	13.5	38.1	1/4-28UNF	14000	7850
SA205-14		52	30.5	21	15	7.5	5	13.5	38.1	1/4-28UNF	14000	7850
SA205-15		52	30.5	21	15	7.5	5	13.5	38.1	1/4-28UNF	14000	7850
SA205-16		52	30.5	21	15	7.5	5	13.5	38.1	1/4-28UNF	14000	7850
SA206	30	62	33.9	22	16	8	6	15.9	44.5	M8x1	19500	11300
SA206-17		62	33.9	22	16	8	6	15.9	44.5	5/16-24UNF	19500	11300
SA206-18		62	33.9	22	16	8	6	15.9	44.5	5/16-24UNF	19500	11300
SA206-19		62	33.9	22	16	8	6	15.9	44.5	5/16-24UNF	19500	11300
SA206-20		62	33.9	22	16	8	6	15.9	44.5	5/16-24UNF	19500	11300
SA207	35	72	36.5	23	17	8.5	6.5	17.5	55.6	M8x1	25700	15300
SA207-20		72	36.5	23	17	8.5	6.5	17.5	55.6	5/16-24UNF	25700	15300
SA207-21		72	36.5	23	17	8.5	6.5	17.5	55.6	5/16-24UNF	25700	15300
SA207-22		72	36.5	23	17	8.5	6.5	17.5	55.6	5/16-24UNF	25700	15300
SA207-23		72	36.5	23	17	8.5	6.5	17.5	55.6	5/16-24UNF	25700	15300
SA208	40	80	40.5	27	18	9	6.5	18.3	60.3	M8x1	29500	18100
SA208-24		80	40.5	27	18	9	6.5	18.3	60.3	5/16-24UNF	29500	18100
SA208-25		80	40.5	27	18	9	6.5	18.3	60.3	5/16-24UNF	29500	18100
SA209	45	85	43.7	30.2	19	11	6.8	18.3	63.5	M8x1	31600	20600
SA209-26		85	43.7	30.2	19	11	6.8	18.3	63.5	5/16-24UNF	31600	20600
SA209-27		85	43.7	30.2	19	11	6.8	18.3	63.5	5/16-24UNF	31600	20600
SA209-28		85	43.7	30.2	19	11	6.8	18.3	63.5	5/16-24UNF	31600	20600
SA210	50	90	43.7	30.2	20	11	6.5	18.3	69.9	M8x1	35000	23200
SA210-29	50	90	43.7	30.2	20	11	6.5	18.3	69.9	M8x1	35000	23200
SA210-30		90	43.7	30.2	20	11	6.5	18.3	69.9	5/16-24UNF	35000	23200
SA210-31		90	43.7	30.2	20	11	6.5	18.3	69.9	5/16-24UNF	35000	23200
SA210-32		90	43.7	30.2	20	11	6.5	18.3	69.9	5/16-24UNF	35000	23200
SA211	55	100	48.4	32.4	21	12	8	20.7	76.2	M8x1	43500	29200
SA211-32		100	48.4	32.4	21	12	8	20.7	76.2	M8x1	43500	29200
SA211-33		100	48.4	32.4	21	12	8	20.7	76.2	3/8-24UNF	43500	29200
SA211-34		100	48.4	32.4	21	12	8	20.7	76.2	3/8-24UNF	43500	29200
SA211-35		100	48.4	32.4	21	12	8	20.7	76.2	3/8-24UNF	43500	29200
SA212	60	110	53.1	37.2	22	13.5	8	22.3	84.2	M10x1.25	47700	32900
SA212-36		110	53.1	37.2	22	13.5	8	22.3	84.2	3/8 -24UNF	47700	32900
SA212-37		110	53.1	37.2	22	13.5	8	22.3	84.2	3/8 -24UNF	47700	32900
SA212-38		110	53.1	37.2	22	13.5	8	22.3	84.2	3/8 -24UNF	47700	32900
SA212-39		110	53.1	37.2	22	13.5	8	22.3	84.2	3/8 -24UNF	47700	32900

삽입 베어링:SB
베어링 번호	축 직경 d	치수(mm)							동적	공전
베어링 번호	(mm)	D	B	C	S	S1	G	DS	정격하중 N	정격하중 N
SB201	12	40	22	12	6	16	4.5	M50.8	9600	4600
SB201-8		40	22	12	6	16	4.5	10-32UF	9600	4600
SB202	15	40	22	12	6	16	4.5	M5×0.8	9600	4600
SB202-9		40	22	12	6	16	4.5	10-32UF	9600	4600
SB202-10		40	22	12	6	16	4.5	10-32UF	9600	4600
SB203	17	40	22	12	6	16	4.5	M5×0.8	9600	4600
SB203-11		40	22	12	6	16	4.5	10-32UF	9600	4600
SB204	20	47	25	14	7	18	4.5	M6x1	12800	6650
SB204-12		47	25	14	7	18	4.5	1/4-28UNF	12800	6650
SB205	25	52	27	15	7.5	19.5	5.5	M6x1	14000	7850
SB205-13		52	27	15	7.5	19.5	5.5	1/4-28UNF	14000	7850
SB205-14		52	27	15	7.5	19.5	5.5	1/4-28UNF	14000	7850
SB205-15		52	27	15	7.5	19.5	5.5	1/4-28UNF	14000	7850
SB205-16		52	27	15	7.5	19.5	5.5	1/4-28UNF	14000	7850
SB206	30	62	30	16	8	22	6	M6x1	19500	11300
SB206-17		62	30	16	8	22	6	1/4-28UNF	19500	11300
SB206-18		62	30	16	8	22	6	1/4-28UNF	19500	11300
SB206-19		62	30	16	8	22	6	1/4-28UNF	19500	11300
SB206-20		62	30	16	8	22	6	1/4-28UNF	19500	11300
SB207	35	72	32	17	8.5	23.5	6.5	M81	25700	15300
SB207-20		72	32	17	8.5	23.5	6.5	5/16-24UNF	25700	15300
SB207-21		72	32	17	8.5	23.5	6.5	5/16-24UNF	25700	15300
SB207-22		72	32	17	8.5	23.5	6.5	5/16-24UNF	25700	15300
SB207-23		72	32	17	8.5	23.5	6.5	5/16-24UNF	25700	15300
SB208	40	80	34	18	9	25	7	M8x1	29500	18100
SB208-24		80	34	18	9	25	7	5/16-24UNF	29500	18100
SB208-25		80	34	18	9	25	7	5/16-24UNF	29500	18100
SB209	45	85	41.2	19	10.2	31	8.2	M8x1	31600	20600
SB209-26		85	41.2	19	10.2	31	8.2	5/16-24UNF	31600	20600
SB209-27		85	41.2	19	10.2	31	8.2	5/16-24UNF	31600	20600
SB209-28		85	41.2	19	10.2	31	8.2	5/16-24UNF	31600	20600
SB210	50	90	43.5	20	10.9	32.6	9.2	M10x1	35000	23200
SB210-29		90	43.5	20	10.9	32.6	9.2	3/8-24UNF	35000	23200
SB210-30		90	43.5	20	10.9	32.6	9.2	3/8-24UNF	35000	23200
SB210-31		90	43.5	20	10.9	32.6	9.2	3/8-24UNF	35000	23200
SB210-32		90	43.5	20	10.9	32.6	9.2	3/8-24UNF	35000	23200
SB211	55	100	45.3	21	11.8	33.5	9.8	M10x1	43500	29200
SB211-32		100	45.3	21	11.8	33.5	9.8	3/8-24UNF	43500	29200
SB211-33		100	45.3	21	11.8	33.5	9.8	3/8-24UNF	43500	29200
SB211-34		100	45.3	21	11.8	33.5	9.8	3/8-24UNF	43500	29200
SB211-35		100	45.3	21	11.8	33.5	9.8	3/8-24UNF	43500	29200
SB212	60	110	53.7	22	14.9	38.8	9.8	M10x1	47700	32900
SB212-36		110	53.7	22	14.9	38.8	9.8	3/8 -24UNF	47700	32900
SB212-37		110	53.7	22	14.9	38.8	9.8	3/8 -24UNF	47700	32900
SB212-38		110	53.7	22	14.9	38.8	9.8	3/8 -24UNF	47700	32900
SB212-39		110	53.7	22	14.9	38.8	9.8	3/8 -24UNF	47700	32900

삽입 베어링:SER
베어링 번호	축 직경 d	치수(mm)											동정격하중 N	정정격하중 N
베어링 번호	mm	D	B	C	S	S1	T	F	J	P	G	DS	동정격하중 N	정정격하중 N
SER201	12	47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	M6x0.75	12800	6650
SER201-8		47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	1/4-28UNF	12800	6650
SER202	15	47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	M6x0.75	12800	6650
SER202-10		47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	1/4-28UNF	12800	6650
SER203	17	47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	M6x0.75	12800	6650
SER203-11		47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	1/4-28UNF	12800	6650
Ser204	20	47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	M6x0.75	12800	6650
Ser204-12		47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	1/4-28UNF	12800	6650
SER205	25	52	34.9	19	14.3	20.6	1.07	5	2.4	57.7	5	M6x0.75	14000	7850
SER205-13		52	34.9	19	14.3	20.6	1.07	5	2.4	57.7	5	1/4-28UNF	14000	7850
SER205-14		52	34.9	19	14.3	20.6	1.07	5	2.4	57.7	5	1/4-28UNF	14000	7850
SER205-15		52	34.9	19	14.3	20.6	1.07	5	2.4	57.7	5	1/4-28UNF	14000	7850
SER205-16		52	34.9	19	14.3	20.6	1.07	5	2.4	57.7	5	1/4-28UNF	14000	7850
SER206	30	62	38.1	22	15.9	22.2	1.65	5.5	3.2	67.5	5	M6x0.75	19500	11300
SER206-17		62	38.1	22	15.9	22.2	1.65	5.5	3.2	67.5	5	1/4-28UNF	19500	11300
SER206-18		62	38.1	22	15.9	22.2	1.65	5.5	3.2	67.5	5	1/4-28UNF	19500	11300
SER206-19		62	38.1	22	15.9	22.2	1.65	5.5	3.2	67.5	5	1/4-28UNF	19500	11300
SER206-20		62	38.1	22	15.9	22.2	1.65	5.5	3.2	67.5	5	1/4-28UNF	19500	11300
SER207	35	72	42.9	24	17.5	25.4	1.65	5.5	3.2	78.4	6	M8x1	25700	15300
SER207-20		72	42.9	24	17.5	25.4	1.65	5.5	3.2	78.4	6	5/16-24UNF	25700	15300
SER207-21		72	42.9	24	17.5	25.4	1.65	5.5	3.2	78.4	6	5/16-24UNF	25700	15300
SER207-22		72	42.9	24	17.5	25.4	1.65	5.5	3.2	78.4	6	5/16-24UNF	25700	15300
SER207-23		72	42.9	24	17.5	25.4	1.65	5.5	3.2	78.4	6	5/16-24UNF	25700	15300
SER208	40	80	49.2	28	19	30.2	1.65	6	3.2	86.4	8	M8x1	29500	18100
SER208-24		80	49.2	28	19	30.2	1.65	6	3.2	86.4	8	5/16-24UNF	29500	18100
SER208-25		80	49.2	28	19	30.2	1.65	6	3.2	86.4	8	5/16-24UNF	29500	18100
SER209	45	85	49.2	28	19	30.2	1.65	6	3.2	91.4	8	M8x1	31600	20600
SER209-26		85	49.2	28	19	30.2	1.65	6	3.2	91.4	8	5/16-24UNF	31600	20600
SER209-27		85	49.2	28	19	30.2	1.65	6	3.2	91.4	8	5/16-24UNF	31600	20600
SER209-28		85	49.2	28	19	30.2	1.65	6	3.2	91.4	8	5/16-24UNF	31600	20600
SER210	50	90	51.6	28	19	32.6	2.41	7.5	3.2	96.3	9	M10x1.25	35000	23200
SER210-29		90	51.6	28	19	32.6	2.41	7.5	3.2	96.3	9	3/8-24UNF	35000	23200
SER210-30		90	51.6	28	19	32.6	2.41	7.5	3.2	96.3	9	3/8-24UNF	35000	23200
SER210-31		90	51.6	28	19	32.6	2.41	7.5	3.2	96.3	9	3/8-24UNF	35000	23200
SER210-32		90	51.6	28	19	32.6	2.41	7.5	3.2	96.3	9	3/8-24UNF	35000	23200
SER211	55	100	55.6	30	22.2	33.4	2.41	7.5	3.2	106	9	M10x1.25	43500	29200
SER211-32		100	55.6	30	22.2	33.4	2.41	7.5	3.2	106	9	3/8-24UNF	43500	29200
SER211-33		100	55.6	30	22.2	33.4	2.41	7.5	3.2	106	9	3/8-24UNF	43500	29200
SER211-34		100	55.6	30	22.2	33.4	2.41	7.5	3.2	106	9	3/8-24UNF	43500	29200
SER211-35		100	55.6	30	22.2	33.4	2.41	7.5	3.2	106	9	3/8-24UNF	43500	29200
SER212	60	110	65.1	32	25.4	39.7	2.41	7.5	3.28	116	10	M10X1.25	47700	32900
SER212-36		110	65.1	32	25.4	39.7	2.41	7.5	3.28	116	10	3/8-24UNF	47700	32900
SER212-37		110	65.1	32	25.4	39.7	2.41	7.5	3.28	116	10	3/8-24UNF	47700	32900
SER212-38		110	65.1	32	25.4	39.7	2.41	7.5	3.28	116	10	3/8-24UNF	47700	32900
SER212-39		110	65.1	32	25.4	39.7	2.41	7.5	3.28	116	10	3/8-24UNF	47700	32900

삽입 베어링: SC200
베어링 번호	축 직경 d	치수		기본정격하중(kg)	기본 정적 정격 하중(kg)
	축 직경 d		(mm)
	(mm)	D	함께하다 = 함께하다
SC203	17	40	12	780	454
SC204	20	47	14	1010	630
SC205	25	52	15	1100	710
SC206	30	62	16	1550	1020
SC207	35	72	1 1	2030	1400
SC208	40	80	18	2300	1600
SC209	45	85	19	2570	1810
SC210	50	90	20	2760	2010
SC21 1	55	100	21	3400	2550
SC212	60	110	22	4100	3150

인서트 베어링: 1726200, 6300 시리즈
목	크기				기본 정격 하중
고무 씰	d	SøD	B	r 분	동적 크롬(N)	정적 Cor(N)
1726200-2RS	10	30	9	0.6	5, 100	2, 210
1726300-2RS	10	35	11	0.6	6, 928	2, 933
1726201-2RS	12	32	10	0.6	5, 908	2, 635
1726301-2RS	12	37	12	1	8, 203	3, 528
1726202-2RS	15	35	11	0.6	6, 630	3, 188
1726302-2RS	15	42	13	1	9, 690	4, 590
1726203-2RS	17	40	12	0.6	8, 075	4, 038
1726303-2RS	17	47	14	1	11, 390	5, 568
1726204-2RS	20	47	14	1	10, 795	5, 568
1726304-2RS	20	52	15	1.1	13, 600	6, 630
1726205-2RS	25	52	15	1	11, 900	6, 630
1726305-2RS	25	62	17	1.1	19, 040	9, 690
1726206-2RS	30	62	16	1	16, 405	9, 520
1726306-2RS	30	72	19	1.1	24, 650	13, 855
1726207-2RS	35	72	17	1.1	21, 675	13,005
1726307-2RS	35	80	21	1.5	28, 475	16, 150
1726208-2RS	40	80	18	1.1	24, 650	15, 300
1726308-2RS	40	90	23	1.5	36, 125	21, 250
1726209-2RS	45	85	19	1.1	26, 350	17, 340
1726309-2RS	45	100	25	1.5	45, 050	26, 775
1726210-2RS	50	90	20	1.1	31, 025	20, 400
1726310-2RS	50	110	27	2	52, 700	32, 300

삽입 베어링:CSA200
베어링 번호	보어 직경(d)	치수(mm)									동적 부하	고정하중
베어링 번호	(mm)	D	B	L	C	N	G	DS	K	W	등급(KN)	등급(KN)
CSA201	12	40	19.1	28.6	12	6	5	M6*0.75	13.5	28.5	7.84	3.58
CSA201-8		40	19.1	28.6	12	6	5	M6*0.75	13.5	28.5	7.84	3.58
CSA202	15	40	19.1	28.6	12	6	5	M6*0.75	13.5	28.5	7.84	3.58
CSA202-9		40	19.1	28.6	12	6	5	M6*0.75	13.5	28.5	7.84	3.58
CSA202-10		40	19.1	28.6	12	6	5	M6*0.75	13.5	28.5	7.84	3.58
CSA203	17	40	19.1	28.6	12	6	5	M6*0.75	13.5	28.5	7.84	3.58
CSA203-11		40	19.1	28.6	12	6	5	M6*0.75	13.5	28.5	7.84	3.58
CSA204	20	47	21.5	31	15	7.5	5	M6*0.75	13.5	33.3	10.37	5.04
CSA204-12		47	21.5	31	15	7.5	5	M6*0.75	13.5	33.3	10.37	5.04
CSA205	25	52	21.5	31	15	7.5	5	M6*0.75	13.5	38.1	11.31	5.97
CSA205-14		52	21.5	31	15	7.5	5	M6*0.75	13.5	38.1	11.31	5.97
CSA205-15		52	21.5	31	15	7.5	5	M6*0.75	13.5	38.1	11.31	5.97
CSA205-16		52	21.5	31	15	7.5	5	M6*0.75	13.5	38.1	11.31	5.97
CSA206	30	62	23.8	35.7	16	8	6	M6*0.75	15.9	44.5	15.73	8.64
CSA206-17		62	23.8	35.7	16	8	6	M6*0.75	15.9	44.5	15.73	8.64
CSA206-18		62	23.8	35.7	16	8	6	M6*0.75	15.9	44.5	15.73	8.64
CSA206-19		62	23.8	35.7	16	8	6	M6*0.75	15.9	44.5	15.73	8.64
CSA207	35	72	25.4	38.9	19	9.5	6.5	M8*1.0	17.5	55.6	20.83	11.68
CSA207-20		72	25.4	38.9	19	9.5	6.5	M8*1.0	17.5	55.6	20.83	11.68
CSA207-21		72	25.4	38.9	19	9.5	6.5	M8*1.0	17.5	55.6	20.83	11.68
CSA207-22		72	25.4	38.9	19	9.5	6.5	M8*1.0	17.5	55.6	20.83	11.68
CSA207-23		72	25.4	38.9	19	9.5	6.5	M8*1.0	17.5	55.6	20.83	11.68
CSA208	40	80	30.2	43.7	22	11	6.5	M8*1.0	18.3	60.3	23.55	13.6
CSA208-24		80	30.2	43.7	22	11	6.5	M8*1.0	18.3	60.3	23.55	13.6
CSA208-25		80	30.2	43.7	22	11	6.5	M8*1.0	18.3	60.3	23.55	13.6
CSA209	45	85	30.2	43.7	19	9.5	6.5	M8*1.0	18.3	63.5	26.44	19.56
CSA209-26		85	30.2	43.7	19	9.5	6.5	M8*1.0	18.3	63.5	26.44	19.56
CSA209-27		85	30.2	43.7	19	9.5	6.5	M8*1.0	18.3	63.5	26.44	19.56
SA209-28		85	30.2	43.7	19	9.5	6.5	M8*1.0	18.3	63.5	26.44	19.56
CSA210	50	90	30.2	43.7	20	10	6.5	M10*1.25	18.3	69.9	30.01	22.53
CSA210-29		90	30.2	43.7	20	10	6.5	M10*1.25	18.3	69.9	30.01	22.53
CSA210-30		90	30.2	43.7	20	10	6.5	M10*1.25	18.3	69.9	30.01	22.53
CSA210-31		90	30.2	43.7	20	10	6.5	M10*1.25	18.3	69.9	30.01	22.53
CSA210-32		90	30.2	43.7	20	10	6.5	M10*1.25	18.3	69.9	30.01	22.53
CSA211	55	100	32.5	48.4	21	10.5	8	M10*1.25	20.7	76.2	32.39	24
CSA211-32		100	32.5	48.4	21	10.5	8	M10*1.25	20.7	76.2	32.39	24
CSA211-33		100	32.5	48.4	21	10.5	8	M10*1.25	20.7	76.2	32.39	24
CSA211-34		100	32.5	48.4	21	10.5	8	M10*1.25	20.7	76.2	32.39	24
CSA211-35		100	32.5	48.4	21	10.5	8	M10*1.25	20.7	76.2	32.39	24
CSA212	60	110	37.1	53.1	22	11	8	M10*1.25	22.3	84.2	35.28	26.18
CSA212-36		110	37.1	53.1	22	11	8	M10*1.25	22.3	84.2	35.28	26.18
CSA212-37		110	37.1	53.1	22	11	8	M10*1.25	22.3	84.2	35.28	26.18
CSA212-38		110	37.1	53.1	22	11	8	M10*1.25	22.3	84.2	35.28	26.18
CSA212-39		110	37.1	53.1	22	11	8	M10*1.25	22.3	84.2	35.28	26.18

삽입 베어링:CSB200
베어링 번호	보어 직경(d)	치수(mm)							동적 부하	고정하중
베어링 번호	(mm)	D	B	C	N	M	G	DS	등급(KN)	등급(KN)
CSB201	12	40	22	12	6	16	4.5	M5*0.8	7.82	3.5
CSB201-8		40	22	12	6	16	4.5	M5*0.8	7.82	3.5
CSB202	15	40	22	12	6	16	4.5	M5*0.8	7.82	3.5
CSB202-9		40	22	12	6	16	4.5	M5*0.8	7.82	3.5
CSB202-10		40	22	12	6	16	4.5	M5*0.8	7.82	3.5
CSB203	17	40	22	12	6	16	4.5	M5*0.8	7.82	3.5
CSB203-11		40	22	12	6	16	4.5	M5*0.8	7.82	3.5
CSB204	20	47	25	14	7	18	4.5	M6*0.75	10.37	5.04
CSB204-12		47	25	14	7	18	4.5	M6*0.75	10.37	5.04
CSB205	25	52	27	15	7.5	19.5	5	M6*0.75	11.31	5.97
CSB205-14		52	27	15	7.5	19.5	5	M6*0.75	11.31	5.97
CSB205-15		52	27	15	7.5	19.5	5	M6*0.75	11.31	5.97
CSB205-16		52	27	15	7.5	19.5	5	M6*0.75	11.31	5.97
CSB206	30	62	30	16	8	22	5.5	M6*0.75	15.73	8.64
CSB206-17		62	30	16	8	22	5.5	M6*0.75	15.73	8.64
CSB206-18		62	30	16	8	22	5.5	M6*0.75	15.73	8.64
CSB206-19		62	30	16	8	22	5.5	M6*0.75	15.73	8.64
CSB207	35	72	32	17	8.5	23.5	6	M8*1.0	20.83	11.68
CSB207-20		72	32	17	8.5	23.5	6	M8*1.0	20.83	11.68
CSB207-21		72	32	17	8.5	23.5	6	M8*1.0	20.83	11.68
CSB207-22		72	32	17	8.5	23.5	6	M8*1.0	20.83	11.68
CSB207-23		72	32	17	8.5	23.5	6	M8*1.0	20.83	11.68
CSB208	40	80	34	18	9	25	8	M8*1.0	23.55	13.6
CSB208-24		80	34	18	9	25	8	M8*1.0	23.55	13.6
CSB208-25		80	34	18	9	25	8	M8*1.0	23.55	13.6
CSB209	45	85	41.2	19	10.2	31	8	M8*1.0	26.44	19.56
CSB209-26		85	41.2	19	10.2	31	8	M8*1.0	26.44	19.56
CSB209-27		85	41.2	19	10.2	31	8	M8*1.0	26.44	19.56
CSB209-28		85	41.2	19	10.2	31	8	M8*1.0	26.44	19.56
CSB210	50	90	43.5	20	10.9	32.6	9	M8*1.0	30.01	22.53
CSB210-29		90	43.5	20	10.9	32.6	9	M8*1.0	30.01	22.53
CSB210-30		90	43.5	20	10.9	32.6	9	M8*1.0	30.01	22.53
CSB210-31		90	43.5	20	10.9	32.6	9	M8*1.0	30.01	22.53
CSB210-32		90	43.5	20	10.9	32.6	9	M8*1.0	30.01	22.53
CSB211	55	100	45.3	21	11.8	33.5	10	M10*1.25	32.39	24
CSB211-32		100	45.3	21	11.8	33.5	10	M10*1.25	32.39	24
CSB211-33		100	45.3	21	11.8	33.5	10	M10*1.25	32.39	24
CSB211-34		100	45.3	21	11.8	33.5	10	M10*1.25	32.39	24
CSB211-35		100	45.3	21	11.8	33.5	10	M10*1.25	32.39	24
CSB212	60	110	53.7	22	14.9	38.8	10	M10*1.25	35.28	26.18
CSB212-36		110	53.7	22	14.9	38.8	10	M10*1.25	35.28	26.18
CSB212-37		110	53.7	22	14.9	38.8	10	M10*1.25	35.28	26.18
CSB212-38		110	53.7	22	14.9	38.8	10	M10*1.25	35.28	26.18
CSB212-39		110	53.7	22	14.9	38.8	10	M10*1.25	35.28	26.18

핵심 판매 포인트

- 샤프트 오정렬을 수용하는 자동 정렬 설계

- 편의를 위해 공장에서 사전 윤활 및 밀봉 처리됨

- 다양한 잠금방식으로 설치가 용이함

- 대부분의 조건에서 유지보수가 필요 없는 작동

- 다양한 크기와 유형으로 제공됩니다.

- 주요 글로벌 브랜드와 완벽하게 호환 가능

베어링 응용

인서트 베어링은 농업 기계, 컨베이어, 섬유 기계, 포장 장비, 환기 시스템, 식품 가공 기계 및 건설 장비에 널리 사용됩니다. 부식성, 습기 또는 먼지가 많은 환경에서도 안정적으로 작동할 수 있기 때문에 까다로운 작동 조건에 적합합니다.

품질 보증

BMT Company는 ISO 9001:2015 품질 시스템에 따라 모든 인서트 베어링을 제조합니다. 엄격한 공차 제어, 최첨단 밀봉 기술 및 프리미엄 윤활이 각 베어링 생산에 사용되어 일관되고 고성능 출력을 보장합니다. 각 베어링은 공장을 떠나기 전에 육안 검사, 회전 테스트 및 치수 검증을 거칩니다.

고객의 우려

구매자는 열악한 조건에서 하우징 호환성, 설치 어려움 또는 신뢰성에 대해 걱정할 수 있습니다. BMT Company는 대부분의 필로우 블록 및 플랜지 하우징과 호환되는 표준화된 인서트 베어링을 제공하고, 자세한 피팅 가이드를 제공하고, 사용 관련 질문에 대한 기술 지원을 제공함으로써 이러한 문제를 해결합니다.

기술적인 매개변수

베어링 번호	내경(mm)	외경(mm)	폭(mm)	잠금 방식	동정격하중(N)	정정격하중(N)
UC201	12	47	31	고정나사	12800	6600
UC202	15	47	31	고정나사	13200	7000
UC203	17	47	31	고정나사	13600	7200
UC204	20	47	31	고정나사	14000	7600
UC205	25	52	34	고정나사	17500	9500
UC206	30	62	38	고정나사	19500	11200
UC207	35	72	42	고정나사	26000	15500
UC208	40	80	49	고정나사	30000	18000
UC209	45	85	49	고정나사	34000	20500
UC210	50	90	51	고정나사	37500	22500

제품 장점

- 양방향의 반경방향 및 축방향 하중에 적합

- 극한의 온도와 조건에서 작동하도록 설계되었습니다.

- 간단한 잠금방식으로 설치시간 단축

- 정밀한 내륜 가공으로 고속화 가능

- 서비스 간격이 연장된 비용 효율적인 솔루션

성능을 위한 사용 지침

1. 올바른 베어링과 샤프트 크기를 확인하십시오.

2. 설치하기 전에 샤프트와 하우징을 청소하십시오.

3. 인서트 베어링을 하우징에 가볍게 눌러 장착합니다.

4. 샤프트를 정렬하고 베어링을 삽입합니다.

5. 고정 나사 또는 잠금 칼라를 단단히 조이십시오.

6. 원활한 작동을 위해 손으로 회전시키십시오.

7. 사용 조건에 따라 정기적으로 재급유를 확인하십시오.

비엠티 소개

BMT 회사의 인서트 베어링은 여러 산업 분야에서 안정적이고 유지 관리 친화적인 성능을 제공합니다. 쉬운 설치, 우수한 밀봉 및 긴 작동 수명으로 일관되고 신뢰할 수 있는 작동이 필요한 장비에 탁월한 선택입니다. 농업, 포장 또는 제조에 사용되든 성능 요구 사항을 충족하는 동시에 가동 중지 시간을 최소화하고 가치를 극대화할 수 있습니다. BMT 정밀 베어링을 선택하고 탁월한 성능을 갖춘 장비를 제공하십시오.

핫 태그: 베어링 삽입
