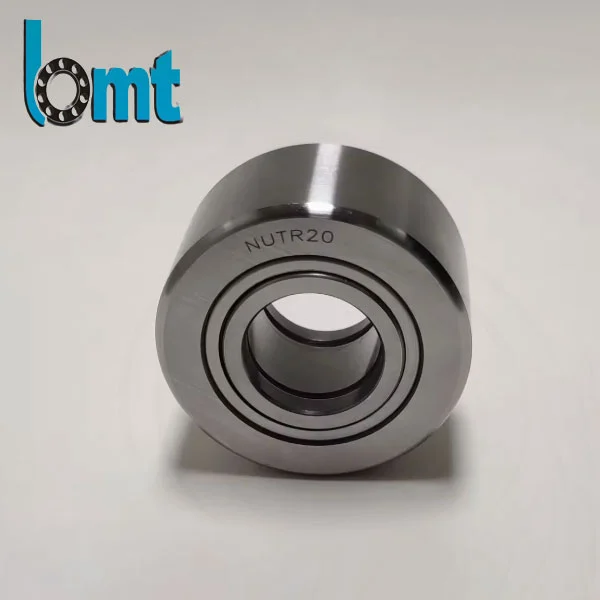

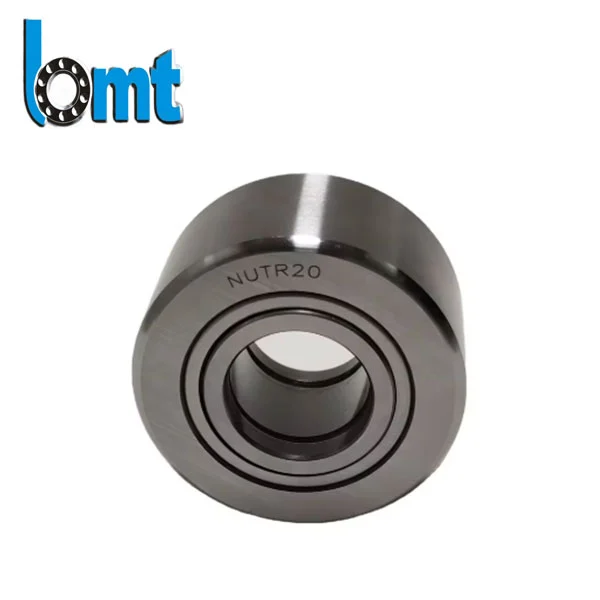

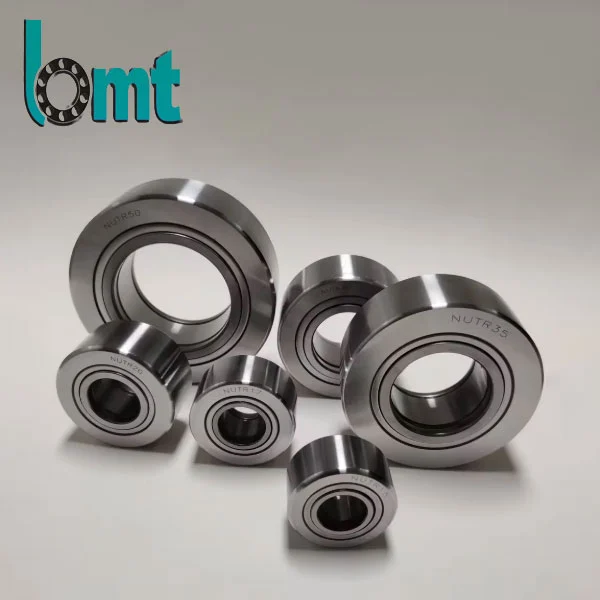

요크형 트랙 롤러

요크형 트랙 롤러는 궤도 운동 또는 트랙 시스템의 선형 지원을 위해 설계된 요크 모양의 하우징을 갖춘 특수 베어링입니다. 그들은 포장 기계, 산업 자동화 및 자재 취급 장비에 널리 적용됩니다. 회전하는 외부 링은 내부의 롤링 요소와 쌍을 이루는 크라운형 또는 원통형 표면을 갖고 있어 다양한 작동 환경에서 방사형 하중과 간헐적인 축 추력을 처리할 수 있습니다.

문의 보내기

제품 설명

이 제품은 무엇으로 만들어졌나요?

요크형 트랙 롤러는 U자형 요크(고정 설치용 장착 구멍 포함), 중앙 샤프트를 중심으로 회전하는 외부 링, 롤링 요소(보통 니들 롤러)로 구성됩니다. 대부분의 모델에는 먼지, 잔해 또는 물의 유입을 방지하는 씰이 포함되어 있어 실내와 실외 환경 모두에서 유용합니다.

일반적으로 단조강으로 제작되는 요크는 구조적 강도를 높이기 위해 처리되었으며, 외부 링은 가이드 레일이나 트랙과의 접촉으로 인한 마모를 견딜 수 있도록 경화되었습니다. 현장 관찰을 바탕으로 이 설계를 통해 구성 요소가 사전 정의된 경로를 따라 이동하는 응용 분야에서 안정적인 장착과 일관된 성능이 가능해졌습니다.

Yoke Type Track Rollers

기술적인 매개변수

		요크형 트랙 롤러: LR 시리즈
	치수(mm)				기본 정격하중
지정	D	d	C	rmin.	dyn. Cr w KN	통계 Cor w KN
LR50/5NPPU	17	5	7	0.2	1.69	0.94
LR50/6NPPU	19	6	9	0.3	2.7	1.37
LR50/7NPPU	22	7	10	0.3	3.3	1.7
LR50/8NPPU	24	8	11	0.3	4.3	2.39
LR5000 KDD	28	10	12	0.3	4.75	2.85
LR5000 KDDU	28	10	12	0.3	4.75	2.85
LR5000 원전	28	10	12	0.3	4.75	2.85
LR5000 NPPU	28	10	12	0.3	4.75	2.85
LR5001 KDD	30	12	12	0.3	5.1	3.1
LR5001 KDDU	30	12	12	0.3	5.1	3.1
LR5001 원전	30	12	12	0.3	5.1	3.1
LR5001NPPU	30	12	12	0.3	5.1	3.1
LR5200 KDD	32	10	14	0.6	6.8	4.1
LR5200 KDDU	32	10	14	0.6	6.8	4.1
LR5200 원전	32	10	14	0.6	6.8	4.1
LR5200NPPU	32	10	14	0.6	6.8	4.1
LR5002 KDD	35	15	13	0.3	6.5	4.15
LR5002 KDDU	35	15	13	0.3	6.5	4.15
LR5002 원전	35	15	13	0.3	6.5	4.15
LR5002 NPPU	35	15	13	0.3	6.5	4.15
LR5201 KDD	35	12	15.9	0.6	8.7	5.2
LR5201 KDDU	35	12	15.9	0.6	8.7	5.2
LR5201 원전	35	12	15.9	0.6	8.7	5.2
LR5201 NPPU	35	12	15.9	0.6	8.7	5.2
LR5003 KDD	40	17	14	0.3	7.8	5.3
LR5003 KDDU	40	17	14	0.3	7.8	5.3
LR5003 원전	40	17	14	0.3	7.8	5.3
LR5003 NPPU	40	17	14	0.3	7.8	5.3
LR5202 KDD	40	15	15.9	0.6	10	6.3
LR5202 KDDU	40	15	15.9	0.6	10	6.3
LR5202 원전	40	15	15.9	0.6	10	6.3
LZ5202 NPpu	40	15	15.9	0.6	10	6.3
LR5004 KDD	47	20	16	0.6	11.7	7.7
LR5004 KDDU	47	20	16	0.6	11.7	7.7
LR5004 NPPD	47	20	16	0.6	11.7	7.7
LR5004 NPPU	47	20	16	0.6	11.7	7.7
LR5203 KDD	47	17	17.5	0.6	12.8	8.4
LR5203 KDDU	47	17	17.5	0.6	12.8	8.4
LR5203 원전	47	17	17.5	0.6	12.8	8.4
Lr5203 NPpu	47	17	17.5	0.6	12.8	8.4
LR5005 KDD	52	25	16	0.6	11.8	8.2
LR5005 KDDU	52	25	16	0.6	11.8	8.2
LR5005 원전	52	25	16	0.6	11.8	8.2
LR5005NPPU	52	25	16	0.6	11.8	8.2
LR5204 KDD	52	20	20.6	1	16.1	10.7
LR5204 KDDU	52	20	20.6	1	16.1	10.7
LR5204 원전	52	20	20.6	1	16.1	10.7
LR5204NPPU	52	20	20.6	1	16.1	10.7
LR5303 KDD	52	17	22.2	1	17.5	11.3
LR5303 KDDU	52	17	22.2	1	17.5	11.3
LR5303 원전	52	17	22.2	1	17.5	11.3
LR5303 NPPU	52	17	22.2	1	17.5	11.3
LR5006 KDD	62	30	19	1	16.1	11.9
LR5006 KDDU	62	30	19	1	16.1	11.9
LR5006 원전	62	30	19	1	16.1	11.9
LR5006NPPU	62	30	19	1	16.1	11.9
LR5205 KDD	62	25	20.6	1	18.8	13.2
LR5205 KDDU	62	25	20.6	1	18.8	13.2
LR5205 원전	62	25	20.6	1	18.8	13.2
LZ5205 NPRP	62	25	20.6	1	18.8	13.2
LR5304 KDD	62	20	22.2	1.1	21.5	14.8
LR5304 KDDU	62	20	22.2	1.1	21.5	14.8
LR5304 원전	62	20	22.2	1.1	21.5	14.8
LR5304 NPPU	62	20	22.2	1.1	21.5	14.8
LR5007 KDD	68	35	20	1	17.8	13.3
LR5007 KDDU	68	35	20	1	17.8	13.3
LR5007 원전	68	35	20	1	17.8	13.3
LR5007NPPU	68	35	20	1	17.8	13.3
LR5206 KDD	72	30	23.8	1	25	18
LR5206 KDDU	72	30	23.8	1	25	18
LR5206 원전	72	30	23.8	1	25	18
LR5206NPPU	72	30	23.8	1	25	18
LR5305 KDD	72	25	25.4	1.1	28	19.9
LR5305 KDDU	72	25	25.4	1.1	28	19.9
LR5305 원전	72	25	25.4	1.1	28	19.9
LR5305 NPPU	72	25	25.4	1.1	28	19.9
LR5207 KDD	80	35	27	1.1	31	22.8
LR5207 KDDU	80	35	27	1.1	31	22.8
LR5207 원전	80	35	27	1.1	31	22.8
Lr5207 NPU	80	35	27	1.1	31	22.8
LR5306 KDD	80	30	30.2	1.1	35.5	25.5
LR5306 KDDU	80	30	30.2	1.1	35.5	25.5
LR5306 원전	80	30	30.2	1.1	35.5	25.5
Lr5306 nppu	80	30	30.2	1.1	35.5	25.5
LR5208 KDD	85	40	30.2	1.1	35	26
LR5208 KDDU	85	40	30.2	1.1	35	26
LR5208 원전	85	40	30.2	1.1	35	26
LR5208 NPPU	85	40	30.2	1.1	35	26
LR5307 KDD	90	35	34.9	1.5	44	32.5
LR5307 KDDU	90	35	34.9	1.5	44	32.5
LR5307 원전	90	35	34.9	1.5	44	32.5
Lr5307 nppu	90	35	34.9	1.5	44	32.5
LR5308 KDD	100	40	36.5	1.5	54	40.5
LR5308 KDDU	100	40	36.5	1.5	54	40.5
LR5308 원전	100	40	36.5	1.5	54	40.5
Lr5308 nppu	100	40	36.5	1.5	54	40.5

요크형 트랙 롤러:
NATV, NATR
	크기(mm)
모델	d	d2	D	B	C
NATV 5PP	5	12	16	12	11
NATR 5 PP	5	12	16	12	11
NATV 6 PP	6	14	19	12	11
NATR 6 PP	6	14	19	12	11
NATV 8 PP	8	19	24	15	14
NATR 8 PP	8	19	24	15	14
NATV 10 PP	10	23	30	15	14
NATR 10PP	10	23	30	15	14
NATV 12 PP	12	25	32	15	14
NATR 12 PP	12	25	32	15	14
NATV 15PP	15	27	35	19	18
NATR 15PP	15	27	35	19	18
NATV 17 PP	17	32	40	21	20
NATR 17 PP	17	32	40	21	20
NATV 20PP	20	37	47	25	24
NATR 20PP	20	37	47	25	24
NATV 25PP	25	42	52	25	24
NATR 25PP	25	42	52	25	24
NATV 30PP	30	51	62	29	28
NATR 30PP	30	51	62	29	28
NATV 35PP	35	58	72	29	28
NATR 35 PP	35	58	72	29	28
NATV 40PP	40	66	80	32	30
NATR 40PP	40	66	80	32	30
NATV 45PP	45	72	85	32	30
NATR 45PP	45	72	85	32	30
NATV 50PP	50	76	90	32	30
NATR 50PP	50	76	90	32	30

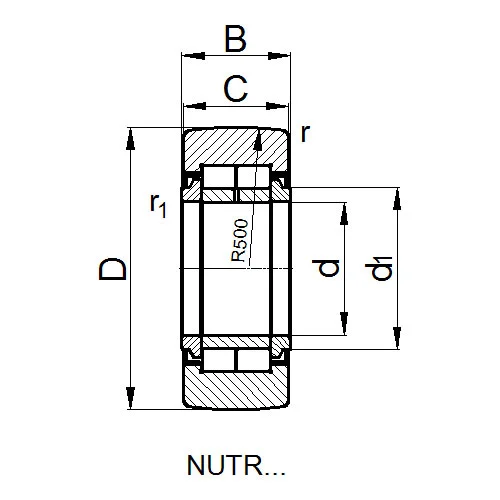

너트 PWTR
	치수(mm)							기본 정격하중
지정	D	d	B	C	d1	rmin.	r1분	dyn. 크롬 KN	통계 코르 KN	permKN의 경우	permKN의 경우
영양15	35	15	19	18	20	0.6	0.3	15	16.8	8.6	16.8
PWTR15-2RS	35	15	19	18	20	0.6	0.3	11.6	11.3	9.4	11.3
NUTR17	40	17	21	20	22	1	0.5	18.4	22.6	13.1	22.6
PWTR17-2RS	40	17	21	20	22	1	0.5	13.2	13.8	13.8	13.8
NUTR1542	42	15	19	18	20	0.6	0.3	18.1	21.9	21.9	21.9
PWTR1542-2RS	42	15	19	18	20	0.6	0.3	13.5	14.1	14.1	14.1
NUTR1747	47	17	21	20	22	1	0.5	21.3	28	28	28
PWTR1747-2RS	47	17	21	20	22	1	0.5	14.8	16.4	16.4	16.4
너트20	47	20	25	24	27	1	0.5	28	35	16.4	33
PWTR20-2RS	47	20	25	24	27	1	0.5	23.2	25.5	18.3	25.5
NUTR2052	52	20	25	24	27	1	0.5	31.5	41	38.5	41
PWTR2052-2RS	52	20	25	24	27	1	0.5	25.5	29.5	29.5	29.5
너트25	52	25	25	24	31	1	0.5	29	37.5	17.3	34.5
PWTR25-2RS	52	25	25	24	31	1	0.5	24.2	28	19.3	28
NUTR2562	62	25	25	24	31	1	0.5	35.5	50	50	50
PWTR2562-2RS	62	25	25	24	31	1	0.5	29	36	36	36
너트30	62	30	29	28	38	1	0.5	40	50	23.5	46.5
PWTR30-2RS	62	30	29	28	38	1	0.5	35	39.5	25.5	39.5
NUTR3072	72	30	29	28	38	1	0.5	47.5	64	64	64
PWTR3072-2RS	72	30	29	28	38	1	0.5	41	49	49	49
NUTR35	72	35	29	28	44	1.1	0.6	44.5	60	32	60
PWTR35-2RS	72	35	29	28	44	1.1	0.6	38.5	46.5	34.5	46.5
NUTR3580	80	35	29	28	44	1.1	0.6	51	72	72	72
PWTR3580-2RS	80	35	29	28	44	1.1	0.6	43.5	55	55	55
NUTR40	80	40	32	30	50.5	1.1	0.6	55	75	30.5	60
PWTR40-2RS	80	40	32	30	50.5	1.1	0.6	44.5	53	35	53
NUTR45	85	45	32	30	55.2	1.1	0.6	56	78	31.5	61
PWTR45-2RS	85	45	32	30	55.2	1.1	0.6	45	55	36	55
NUTR4090	90	40	32	30	50.5	1.1	0.6	66	95	84	95
PWTR4090-2RS	90	40	32	30	50.5	1.1	0.6	52	66	66	66
NUTR50	90	50	32	30	59.8	1.1	0.6	57	81	32	62
PWTR50-2RS	90	50	32	30	59.8	1.1	0.6	45.5	57	37	57
NUTR45100	100	45	32	30	55.2	1.1	0.6	71	107	106	107
PWTR45100-2RS	100	45	32	30	55.2	1.1	0.6	56	74	74	74
NUTR50110	110	50	32	30	59.8	1.1	0.6	76	120	120	120
PWTR50110-2RS	110	50	32	30	59.8	1.1	0.6	59	82	82	82

어떤 이점을 제공합니까?

•내하중 성능: 요크형 트랙 롤러는 견고한 요크 구조와 최적화된 롤링 요소 배열 덕분에 상당한 반경 방향 하중을 관리할 수 있습니다. 따라서 안정적인 중량 지지가 필수적인 자동 가이드 차량(AGV) 또는 조립 라인 컨베이어와 같은 장비에 적합합니다.

• 유연한 장착: 미리 뚫은 구멍이 있는 U자형 요크는 설치를 단순화합니다. 이러한 롤러의 사용자는 설계가 교체 및 조립 절차를 신속하게 한다는 점을 자주 관찰합니다.

•모든 종류의 조건에서의 내구성: 견고한 씰은 먼지가 많거나 습한 환경에서 유지 관리 빈도를 줄여 내부 구성 요소를 오염 물질로부터 보호하는 데 도움이 됩니다. 야외에서 또는 음식 준비 과정에서 자재를 취급하는 환경에서는 이러한 품질이 특히 중요합니다.

실제 사용 사례

•산업 자동화 분야: 로봇 용접 스테이션에서 요크형 트랙 롤러는 선형 트랙을 따라 로봇 팔의 움직임을 안내하여 팔의 무게를 지탱하는 동시에 정확한 위치 지정을 보장합니다. 자동화 시스템 통합업체의 피드백을 바탕으로 이 롤러는 장기간 생산 중에도 안정적인 기능을 보장하는 데 도움이 되었습니다.

•자재 취급: 창고 컨베이어 시스템에서 이 롤러는 가이드 레일을 따라 이동할 때 무거운 팔레트를 지지합니다. 한 물류 장비 제조업체에 따르면 롤러의 씰 설계로 먼지가 많은 시설의 유지 관리 요구 사항이 감소했습니다.

품질에 대한 우리의 접근 방식

BMT에서는 요크형 트랙 롤러가 다양하고 종종 까다로운 조건에서 작동하므로 품질이 여전히 중요하다는 것을 알고 있습니다. 모든 롤러는 외부 링 경도, 씰 기능 및 요크 구조적 무결성을 검사합니다. 이러한 점검은 제품이 해당 응용 분야에서 일반적인 성능 요구 사항을 충족하는지 확인하는 것을 목표로 합니다.
