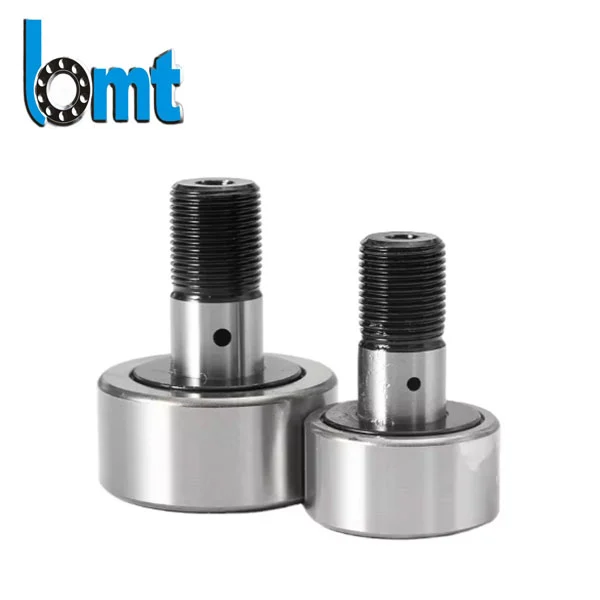

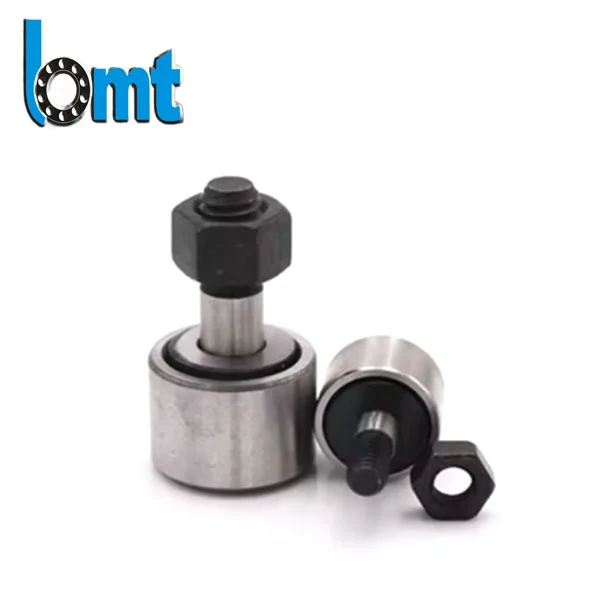

스터드형 트랙 롤러

중국 제조업체인 BMT는 볼트를 일체형 부품으로 사용하여 설계된 특수 베어링인 스터드형 트랙 롤러를 제조합니다. 이 베어링은 트랙 시스템에서 선형 또는 원형 동작을 지원하는 데 사용됩니다. 이 제품은 원통형 또는 크라운형 외부 표면이 있는 두꺼운 벽의 외부 링과 니들 또는 원통형 롤러가 있는 내부 링을 갖추고 있어 중간 정도의 충격과 무거운 방사형 하중을 견딜 수 있습니다.

문의 보내기

제품 설명

이 제품을 정의하는 것

스터드 유형 트랙 롤러는 고정 스터드(종종 장착을 위한 나사산 끝이 있음), 스터드 주위를 회전하는 외부 링 및 이들 사이의 롤링 요소(일반적으로 니들 롤러)로 만들어집니다. 일부 모델에는 먼지나 습기와 같은 오염 물질로부터 보호하는 씰이 포함되어 있어 실외나 더러운 환경에서 유용합니다.

스터드는 일반적으로 고강도 강철로 구성되며, 외부 링은 트랙이나 레일과의 접촉으로 인한 마모를 견딜 수 있도록 경화되며, 하중을 받을 때 구부러지지 않도록 열처리됩니다. 실제 관찰에 따르면 이 설계는 구성 요소가 고정된 경로를 따라 이동하는 응용 분야에서 설치가 쉽고 안정적인 성능을 제공합니다.

Stud Type Track Rollers

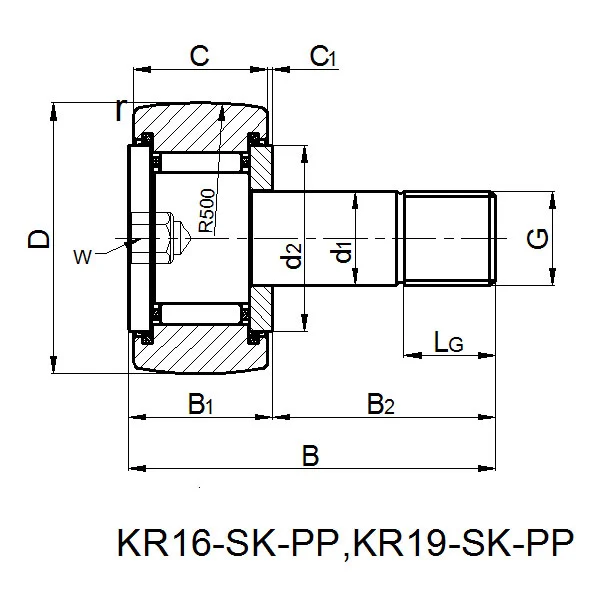

기술적인 매개변수

스터드형 트랙 롤러
유형	편심 칼라 타입	치수(mm)														편심 칼라			기본 정격하중
		D	d1	B	최대 B1	지하 2층	B3	C	C1	r 분.	d2	d3	G	엘지	W	~의	BE	e	dyn. 크롬 KN	통계 코르 KN
KR22-PP	KRE22-PP	22	10	36	13.2	23	–	12	0.6	0.3	17.5	–	M10X1	12	5	13	10	0.5	4.55	5.3
KRV22-PP	–	22	10	36	13.2	23	–	12	0.6	0.3	17.5	–	M10X1	12	5	–	–	–	6.2	9.2
KR26	–	26	10	36	13.2	23	–	12	0.6	0.3	17.5	–	M10X1	12	5	–	–	–	5.1	6.4
KR26-PP	KRE26-PP	26	10	36	13.2	23	–	12	0.6	0.3	17.5	–	M10X1	12	5	13	10	0.5	5.1	6.4
KRV26-PP	–	26	10	36	13.2	23	–	12	0.6	0.3	17.5	–	M10X1	12	5	–	–	–	7.3	11.5
KR30	–	30	12	40	15.2	25	6	14	0.6	0.6	23	3	M12X1.5	13	6	–	–	–	6.8	8.6
KR30-PP	KRE30-PP	30	12	40	15.2	25	6	14	0.6	0.6	23	3	M12X1.5	13	6	15	11	0.5	6.8	8.6
KRV30-PP	–	30	12	40	15.2	25	6	14	0.6	0.6	23	3	M12X1.5	13	6	–	–	–	9.5	14.9
KR32	–	32	12	40	15.2	25	6	14	0.6	0.6	23	3	M12X1.5	13	6	–	–	–	7.1	9.2
KR32-PP	KRE32-PP	32	12	40	15.2	25	6	14	0.6	0.6	23	3	M12X1.5	13	6	15	11	0.5	7.1	9.2
KRV32-PP	–	32	12	40	15.2	25	6	14	0.6	0.6	23	3	M12X1.5	13	6	–	–	–	10	16.1
KR35	–	35	16	52	19.6	32.5	8	18	0.8	0.6	27.6	3	M16X1.5	17	8	–	–	–	9.7	14.3
KR35-PP	KRE35-PP	35	16	52	19.6	32.5	8	18	0.8	0.6	27.6	3	M16X1.5	17	8	20	14	1	9.7	14.3
KRV35-PP	–	35	16	52	19.6	32.5	8	18	0.8	0.6	27.6	3	M16X1.5	17	8	–	–	–	12.6	23.1
KR40	–	40	18	58	21.6	36.5	8	20	0.8	1	31.5	3	M18X1.5	19	8	–	–	–	10.9	15.8
KR40-PP	KRE40-PP	40	18	58	21.6	36.5	8	20	0.8	1	31.5	3	M18X1.5	19	8	22	16	1	10.9	15.8
KRV40-PP	–	40	18	58	21.6	36.5	8	20	0.8	1	31.5	3	M18X1.5	19	8	–	–	–	14.7	26.5
KR47-PP	KRE47-PP	47	20	66	25.6	40.5	9	24	0.8	1	36.5	4	M20X1.5	21	10	24	18	1	15.4	26
KRV47-PP	–	47	20	66	25.6	40.5	9	24	0.8	1	36.5	4	M20X1.5	21	10	–	–	–	20.3	42
KR52-PP	KRE52-PP	52	20	66	25.6	40.5	9	24	0.8	1	36.5	4	M20X1.5	21	10	24	18	1	16.6	29
KRV52-PP	–	52	20	66	25.6	40.5	9	24	0.8	1	36.5	4	M20X1.5	21	10	–	–	–	22.3	48
KR62-PP	KRE62-PP	62	24	80	30.6	49.5	11	29	0.8	1	44	4	M24X1.5	25	14	28	22	1	26	48
KRV62-PP	–	62	24	80	30.6	49.5	11	29	0.8	1	44	4	M24X1.5	25	14	–	–	–	33.5	75
KR72-PP	KRE72-PP	72	24	80	30.6	49.5	11	29	0.8	1.1	44	4	M24X1.5	25	14	28	22	1	28	53
KRV72-PP	–	72	24	80	30.6	49.5	11	29	0.8	1.1	44	4	M24X1.5	25	14	–	–	–	36.5	85
KR80-PP	KRE80-PP	80	30	100	37	63	15	35	1	1.1	53	4	M30X1.5	32	14	35	29	1.5	38.5	77
KRV80-PP	–	80	30	100	37	63	15	35	1	1.1	53	4	M30X1.5	32	14	–	–	–	48.5	117
KR90-PP	KRE90-PP	90	30	100	37	63	15	35	1	1.1	53	4	M30X1.5	32	14	35	29	1.5	40.5	83
KRV90-PP	–	90	30	100	37	63	15	35	1	1.1	53	4	M30X1.5	32	14	–	–	–	52	129

무엇이 유용할까요?

•하물 처리: 스터드 유형 트랙 롤러는 견고한 외부 링과 밀집된 롤링 요소 배열 덕분에 무거운 반경 방향 하중을 전달하도록 제작되었습니다. 따라서 굴삭기 트랙이나 컨베이어 시스템과 같이 중량 지지가 매우 중요한 장비에 적합합니다.

•장착 편의성: 통합된 나사형 스터드는 설치를 단순화하여 추가 하우징 없이 기계 프레임에 직접 부착할 수 있습니다. 이는 조립이나 교체 시 시간이 절약된다는 사용자의 피드백을 자주 받습니다.

•오염 저항성: 많은 모델에는 잔해물이 들어가지 않도록 밀봉 또는 금속 실드가 있어 열악한 조건에서 빈번한 유지 관리의 필요성이 줄어듭니다. 이 기능은 흙과 작물 잔여물이 흔한 농업 환경에서 매우 중요합니다.

실제 응용

•농업 기계: 콤바인 및 트랙터에서 스터드 유형 트랙 롤러는 트랙 체인을 지지하여 기계의 무게와 고르지 못한 지형 충격을 견뎌냅니다. 한 농기구 제조업체는 이러한 롤러가 내구성 덕분에 수확기 동안 가동 중지 시간을 줄이는 데 도움이 되었다고 언급했습니다.

[이미지 삽입: 농기계 트랙 시스템에 설치된 스터드형 트랙 롤러]

•건설 장비: 굴착기와 불도저는 이 롤러를 차대에 사용하여 트랙을 안내하고 거친 지면의 충격을 흡수합니다. 한 건설 기계 공급업체는 롤러의 씰 설계로 진흙탕 환경에서 장비 성능이 향상되었다고 말했습니다.

우리의 품질 중점

BMT에서는 스터드 유형 트랙 롤러가 열악한 조건에서 작동하므로 품질이 매우 중요하다는 것을 알고 있습니다. 각 롤러는 스터드 스레드 정확성, 외부 링 경도 및 씰 효율성을 검사합니다. 이러한 검사는 제품이 해당 응용 분야의 일반적인 요구 사항을 충족할 수 있는지 확인하기 위해 설계되었습니다.

핫 태그: 스터드형 트랙 롤러
